一、水闸的类型

水闸的种类很多，如图9-1所示。通常按其所承担的任务和闸室的结构形式来进行分类。

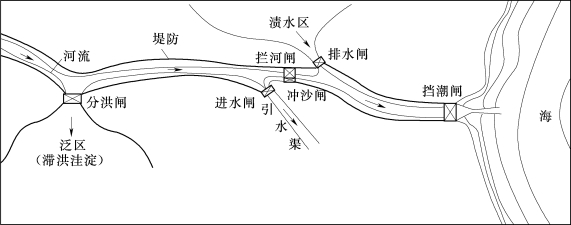

图9-1　水闸的类型及位置示意图

（一）按水闸所承担的任务分类

1.节制闸

节制闸通常是拦河或在渠道上建造的。枯水期用以拦截水流并抬高水位，以利于上游取水或航运要求；洪水期则开闸泄洪，控制下泄流量以便防洪。位于河道上的节制闸称为拦河闸。

2.进水闸

建在渠首河道、水库或湖泊的岸边，用来控制引水流量，以满足灌溉、发电或供水的需要。进水闸又称取水闸或渠首闸。

3.分洪闸

常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入预定的湖泊、洼地，及时削减洪峰，保证下游河道的安全。

4.排水闸

常建于江河沿岸，外河水位上涨时关闸以防外水倒灌，外河水位下降时开闸排水，排除两岸低洼地区的积水。排水闸具有双向挡水和双向过流的特点。

5.挡潮闸

建在入海河口附近，涨潮时关闸不使海水倒灌，退潮时开闸泄水。挡潮闸具有双向挡水的特点。

此外，还有为排除泥沙、冰块、漂浮物等而设置的排沙闸、排冰闸、排污闸等。

（二）按闸室结构形式分类

水闸按闸室结构形式分为开敞式水闸和封闭式水闸两类。

1.开敞式水闸

闸室上面不填土封闭的水闸为开敞式水闸[图9-2（a）、（b）]。一般有泄洪、排水、过木等要求时，多采用不带胸墙的开敞式水闸[图9-2（a）]，多用于拦河闸、排冰闸等；当上游水位变幅大，而下泄流量又有限制时，为避免闸门过高，常采用带胸墙的开敞式水闸，如进水闸、排水闸、挡潮闸多用这种形式[图9-2（b）]。

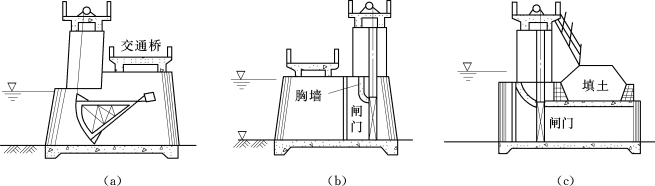

图9-2　闸室结构形式

（a）不带胸墙开敞式；（b）带胸墙开敞式；（c）封闭式

2.封闭式水闸（涵洞式水闸）

洞身上面填土封闭的水闸[图9-2（c）]称封闭式水闸，又称涵洞式水闸。常用于穿堤取水或排水的水闸。洞内水流可以是有压的，也可以是无压的。
