侧槽布置应满足：泄流能力沿侧槽均匀增加；由于过堰水流转向约90°，大部分能量消耗于侧槽内的水体漩滚，侧槽中水流的顺槽流速完全取决于侧槽的水力坡降，因此要保证一定的坡度；侧槽中的水流应处于缓流状态，以使水流稳定；侧槽中的水面高程要保证溢流堰为自由出流，保证泄流能力和稳定流态。

1.侧槽横断面

侧槽横断面形状宜做成窄深式。在过水断面面积相同的情况下，窄深断面比宽浅断面节省开挖量，如图7-17所示，若窄深断面的过水断面面积为ω1，宽浅断面的过水断面积为ω2，当ω1=ω2时，窄深断面可节省开挖面积为ω3；而且窄深断面容易使侧向进流与槽内水流混合，水面较为平稳。靠岸一侧的边坡在满足水流和边坡稳定的条件下，以陡为宜，一般采用1∶0.5左右为宜，溢流堰一侧，溢流曲线下部的直线段坡度（即溢流边坡），一般可采用1∶0.5～1∶0.9。

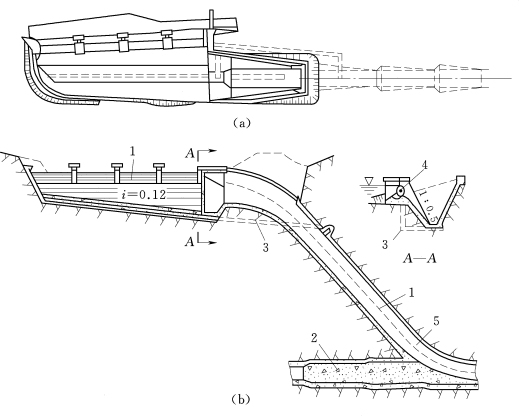

图7-16　隧洞泄水的侧槽溢洪道

（a）平面图；（b）纵剖面图
1—水面线；2—混凝土塞；3—排水管；4—闸门；5—泄水隧洞

2.侧槽的纵剖面

（1）槽底纵坡。侧槽应有合理的纵坡以满足泄水能力的要求。由于槽中水流处于缓流状态，因而侧槽的纵坡比较平缓，但如果槽底纵坡过缓，将使侧槽上游段水面壅高过多而影响过堰流量。但如果过陡，又会增加侧槽下游段的开挖深度。初步拟定时可采用0.01～0.05。具体数值可根据地形和泄量大小选定。

图7-17　不同侧槽断面挖方量比较图

（注：虚线为窄深断面；实线为宽浅断面）

（2）槽底高程。槽底高程加槽内水深等于水面高程，水面过高将淹没堰顶影响过堰流量。所以，确定槽底高程的原则应该是在不影响溢流堰过流能力的条件下，尽量采用较高的槽底以减少开挖方量。

为了使水流平顺地进入泄槽，常在泄槽与侧槽之间设水平调整段，由缩窄槽宽的收缩段或用调整段末端底坎适当壅高水位，使水流在控制断面形成临界水流，而后泄入泄槽或隧洞。
