溢洪道下泄水流经消能后，不能直接泄入河道而造成危害时，应设置出水渠。选择出水渠线路应经济合理，其轴线方向应尽量顺应河势，利用天然冲沟或河沟，如无此条件时，则需人工挖明渠，或在建设期间仅开挖引冲沟，利用泄洪时的水流将冲沟扩大，泄洪后进行断面整修。当溢洪道的消能设施与下游河道距离很近时，也可不设出水渠。当出水渠临近大坝、厂房等主要建筑物时，不宜采用引冲沟方式。

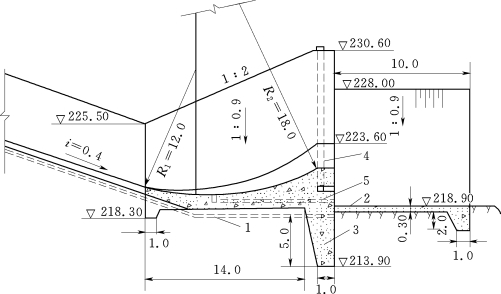

图7-15　溢洪道挑坎布置图（单位：m）

1—纵向排水；2—护坦；3—混凝土齿墙；4—φ50cm通气孔；5—φ10cm排水管
