溢洪道宣泄的洪水，单宽流量大，流速高，能量集中。因此，消能防冲设施应根据地形、地质条件、泄流条件、运行方式、下游水深及河床抗冲能力、消能防冲要求、下游水流衔接及对其他建筑物的影响等因素，通过技术经济比较选定。

河岸式溢洪道一般采用挑流消能或底流消能。

挑流消能一般适用于较好岩石地基的高、中水头枢纽。挑坎结构形式一般有重力式[图7-14（a）]、衬砌式[图7-14（b）]两种，后者适用于坚硬、完整的岩基。在挑坎的末端做一道深齿墙以保证挑坎稳定，如图7-15所示。齿墙深度根据冲刷坑的形状和尺寸决定，一般可达7～8m。如冲坑再深，齿墙还应加深。挑坎与岩基常用锚筋连为一体，其下游常做一段短护坦以防止水流量小时产生贴流而冲刷齿墙底脚。为避免在挑流水舌的下面形成真空，影响挑距，应采取通气措施，如图7-15所示的通气孔或扩大出水渠的开挖宽度，以使空气自然流通。

底流消能可适用于各种地基，或设有船闸、筏道等对流态有严格要求的枢纽，但不适用于有排漂和排凌要求的情况。在河岸式溢洪道中底流消能一般适用于土基上或破碎软弱的岩基上。

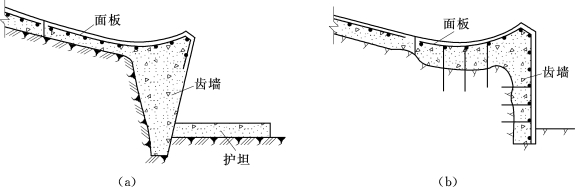

图7-14　挑坎结构形式

（a）重力式；（b）衬砌式
