土石坝的基本剖面形状为梯形，其基本尺寸主要包括坝顶高程、坝顶宽、上下游坡度、防渗结构、排水设备的形式及基本尺寸等，如图6-19、图6-20所示。本节只介绍前三个基本尺寸。

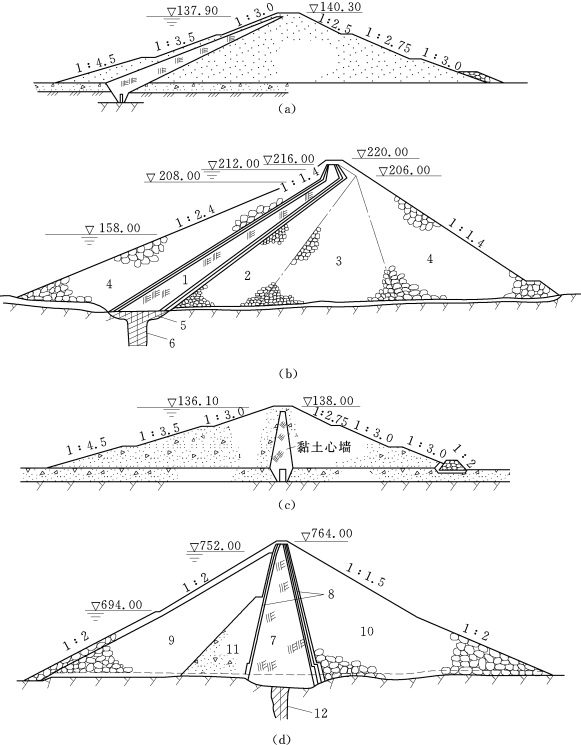

图6-19　土石坝的剖面图

（a）斜墙土坝；（b）斜墙堆石坝；（c）心墙土石坝；（d）心墙堆石坝
1—黏土斜墙；2—细粒碾压堆石；3—粗粒碾压堆石；4—堆石；5—固结灌浆；6—帷幕灌浆；7—黏土心墙；8—反滤层；9—含细颗粒的堆石；10—堆石；11—砂卵石；12—帷幕灌浆

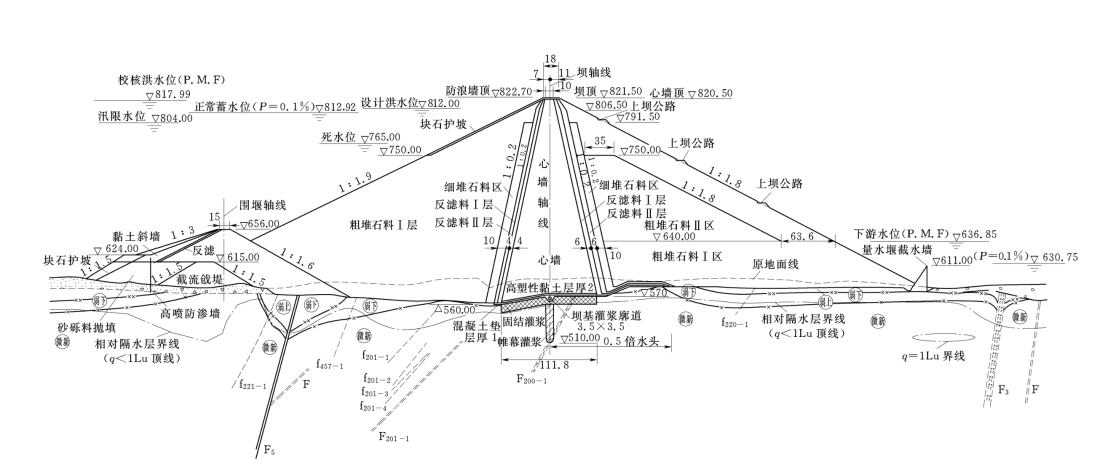

图6-20　糯扎渡水电站心墙堆石坝坝体最大横剖面图（单位：m）
