拱坝是整体结构，不设置永久性横缝，为便于施工期间混凝土散热和降低收缩应力，防止混凝土产生裂缝，需要分段浇筑，各段之间设置有收缩缝，在坝体混凝土冷却到当地年平均气温左右，混凝土充分收缩后再用水泥浆封堵，以保证坝的整体性。

图5-21　拱坝的横缝和周边缝

收缩缝有横缝和周边缝两类，如图5-21所示。

拱坝横缝一般沿径向或接近径向布置。对于定中心拱坝，径向布置的横缝为一铅直平面，对于变半径的拱坝，为了使横缝与半径方向一致，必然会形成一个扭曲面。有时为了简化施工，对不太高的拱坝，也可用仅与1/2坝高处拱圈的半径方向一致的铅直面来分缝。横缝间距一般为15～20m。横缝上游侧应设止水片，止水的材料和做法与重力坝相同。

横缝底部缝面与地基面的夹角不得小于60°，并应尽可能正交。缝内设铅直向的梯形键槽，以提高坝体的抗剪强度。

拱坝厚度较薄，一般可不设纵缝。对厚度大于40m的拱坝，经分析论证，可考虑设置纵缝。相邻坝块间的纵缝应错开，纵缝的间距约为20～40m。为方便施工，一般采用铅直纵缝，到缝顶附近，为了受力合理，纵缝应逐渐变成与坝顶下游坝面正交方向。纵缝内一般应设水平向键槽以提高铅直向抗剪强度，键槽形状一般为三角形，键槽的一个面应和一个主应力方向接近垂直。

收缩缝按封拱时填灌方式不同可分为窄缝和宽缝两种。窄缝是两个相邻的坝段相互紧靠着浇筑，因混凝土收缩而自然形成的缝，缝中预埋灌浆系统（图5-22），坝体冷却后进行接缝灌浆，混凝土拱坝一般都采用这种窄缝。宽缝又称回填缝，是在坝段之间留0.7～1.2m的宽度，缝面设键槽，上游面设钢筋混凝土塞，然后用密实的混凝土填塞。宽缝散热条件好，坝体冷却快，但回填混凝土冷却后又会产生新的收缩缝。

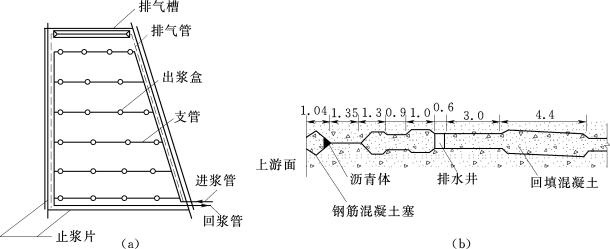

图5-22　拱坝横缝处理措施（单位：m）

（a）窄缝灌浆；（b）宽缝回填混凝土
