一、浆砌石重力坝

浆砌石重力坝是用胶结材料和块石砌筑而成的，其特点如下：①就地取材；②水泥用量少（比混凝土重力坝可节省50%左右），因而发热量低，可不采取温控措施，不设纵缝，可增加坝段宽度；③不需立模，施工干扰少；④施工技术易为群众掌握；⑤人工砌筑，施工质量难于控制；⑥砌体孔隙率较大，需另设防渗设备。

1.浆砌石重力坝的材料

（1）石料。石料是浆砌石重力坝的主要材料，一般要求上坝石料为质地均匀、无裂缝、不易风化、坚硬密实、表面清洁的新鲜岩石。石料抗压强度为（3～4）×104kPa。一般要求块石最小边长不小于20～30cm，长边尺寸不得大于短边的3倍。浆砌石坝的上、下游表面多用条石砌筑，条石长度一般约为高、宽的2～3倍。

（2）胶结材料。常用的胶结材料有水泥砂浆、细石混凝土和混合砂浆。

1）水泥砂浆常用于砌筑条石，砂浆强度等级有M7.5、M10等，通常采用的水泥标号约为砂浆强度等级的4～5倍。对于较重要的砌石坝，水泥砂浆的强度等级和相应的配合比应通过试验确定。

2）细石混凝土是由水泥、砂、细石和水按一定配合比拌和而成的。适用于砌筑块石，它可节省水泥，改善级配，提高砌体的密实度，但不易于捣实，一级配细石混凝土，石料粒径为0.5～2.0cm，细石用量约为砂石总量的30%～50%。

3）混合砂浆是在水泥砂浆中掺入一定比例的石灰或黏土等。它可以节约水泥，增加砂浆的和易性，但强度低，凝结时间长，易受侵蚀和风化。混合砂浆一般用于坝体的水上部分和次要部位。常用的混合砂浆有水泥石灰砂浆、水泥黏土砂浆等。

2.浆砌石重力坝的坝体防渗

浆砌石重力坝的砌体中存在孔隙和孔隙通道。这些缺陷易导致坝体渗水和漏水，因此，应采取专门的防渗措施。

（1）浆砌条石水泥砂浆勾缝防渗层。即在坝体迎水面砌筑一层浆砌条石进行防渗，如图4-39所示。其厚度一般为坝上水头的1/15～1/20，砌缝厚度不超过2～3cm，常用M7.5水泥砂浆砌筑，在迎水面上再用M10水泥砂浆勾缝。勾缝常采用平缝或凸缝，缝深2～3cm，勾缝应选在砌体砂浆开始初凝时进行，以使勾缝砂浆与砌体砂浆紧密结合。这种防渗体经济、简便，但防渗性较差，适用于中、低水头的浆砌石坝。

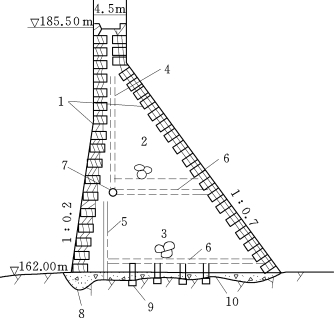

图4-39　浆砌条石重力坝

1—M7.5水泥砂浆条石；2、3—M2.5、M5水泥砂浆块石；4、5—多孔混凝土排水管；6—排水沟；7—集水沟；8—混凝土齿墙；9—坝基排水沟；10—混凝土垫层

（2）混凝土防渗层。在坝体迎水面浇筑一定厚度的混凝土，形成防渗面板，并与坝体结合在一起，如图4-40所示。面板需嵌入完整基岩内1.0～1.5m，并与坝基防渗设施连成整体。面板厚度一般为坝上水头的1/20～1/30，其顶部厚度不小于0.3m。可沿坝轴线方向每隔15～25m设一道伸缩缝，缝内设止水，板内一般布置φ6～φ8、纵横间距为20～30cm的温度钢筋，防渗面板多采用C15～C20混凝土，这种防渗层的优点是防渗效果好，面板位于坝体表面便于检修；但受气温变化影响大，且施工较复杂。另外，也可将混凝土防渗板布置在距上游面1～2m的坝体内，迎水面用浆砌石或浆砌预制混凝土块砌筑，如图4-41所示。

3.浆砌石重力坝溢流面的衬护

为防止溢流坝面产生气蚀和冲刷，浆砌石坝溢流面应加强衬护。当下泄单宽流量较大时，应采用厚0.6～1.5m的混凝土衬护，并加设温度筋，同时用锚筋与砌体锚固在一起。沿坝轴线方向每隔15～20m设一条伸缩缝；当下泄单宽流量不大时，可只在堰顶和反弧段用混凝土衬护，而直线段可采用细琢的条石衬护；当单宽流量较小时，除堰顶部位用混凝土衬护外，其他部位均可用细琢的条石衬护。

浆砌石坝因水泥用量少，故发热量小，加上分层砌筑，散热条件较好，故一般不设纵缝，横缝间距可加大到20～30m，但不宜大于50m，在基岩岩性变化或地形突变处应设横缝，以适应不均匀沉降。为使砌体与基岩紧密结合，在砌石前需先浇一层厚0.5～1.0m的混凝土垫层，垫层面应大致整平，以利砌筑。

浆砌石重力坝坝基的防渗和排水与混凝土重力坝相同。

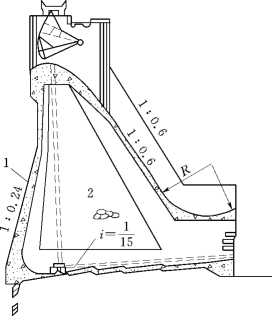

图4-40　浆砌石混凝土防渗面板坝（高程单位：m；尺寸单位：cm）

1—C20混凝土防渗面板；2—水泥砂浆砌块石

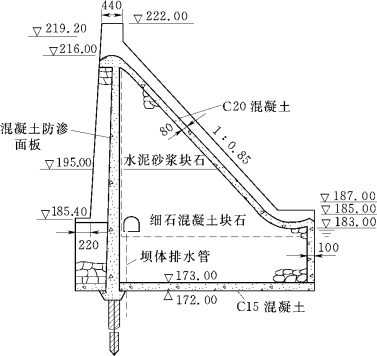

图4-41　坝内混凝土防渗板（高程单位：m；尺寸单位：cm）

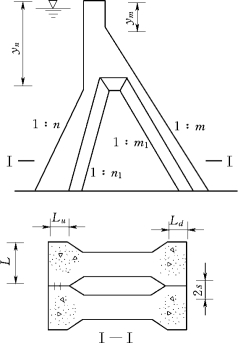

图4-42　宽缝重力坝
