无压泄水孔的特点是：将工作闸门布置在进口，工作闸门前的进口段仍为有压孔，为了形成无压水流，需在闸门后将断面顶部升高。由于闸门室和启闭机室都布置在坝内，施工干扰很大，运行管理和维修也很不方便，故无压泄水孔只在高坝泄水或大流量泄水的情况下才用得较多，在中小型重力坝中很少采用。我国的三门峡、丹江口、刘家峡等工程采用了这种形式的泄水孔。

无压泄水孔在平面上应布置成直线，过水断面多为矩形或城门洞形，一般由进水口（压力短管）和明流段两部分组成，如图4-29所示。

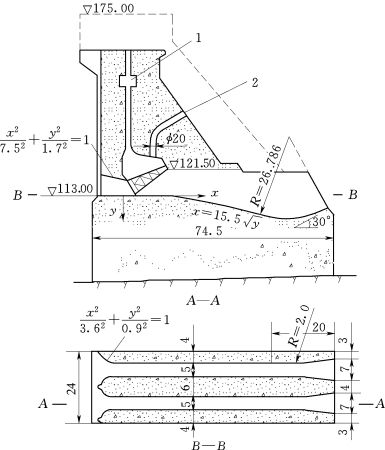

图4-29　无压泄水孔（单位：m）

1—启闭机廊道；2—通气孔

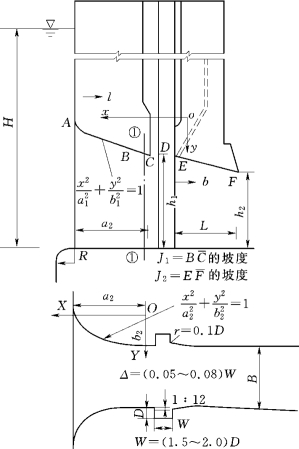

图4-30　无压泄水进水口

1.进水口布置

进水口由进口曲面段、检修闸门槽和门槽后部的压坡段三部分组成。进口曲面段与有压泄水孔进口相同，常用1/4椭圆曲面，其后接一倾斜的平面压坡段，压坡段的坡度常采用1∶4～1∶6，长度3～6m。压坡段的坡度以既保证顶板有一定的压力，又不影响泄量和工作闸门后的流态为原则，如图4-30所示。

2.明流段

明流段在任何情况下，必须保证形成稳定的无压流态，严禁明满流交替，故孔顶应有安全超高。明流段为直线且断面为矩形时，顶部到水面的高度可取最大流量时不掺气水深的30%～50%，明流段为直线且断面为城门洞形状时，其拱脚距水面的高度可取不掺气水深的20%～30%。

3.泄水通气孔

无压泄水孔的工作闸门布置在上游进口，开闸泄水时，门后的空气被水流带走，形成负压，因此在工作闸门后需要设置通气孔，在泄流时进行补气。
