1.坝体防渗

在混凝土重力坝坝体上游面和下游面最高水位以下部分，多采用一层具有防渗、抗冻、抗侵蚀的混凝土作为坝体防渗设施，防渗指标根据水头和防渗要求而定，防渗厚度一般为水头的1/10～1/20，但不小于2m。

2.坝体排水设施

靠近上游坝面设置排水管幕，以减小坝体渗透压力。排水管幕距上游坝面的距离一般为作用水头的1/15～1/25，且不小于2.0m。排水管间距为2～3m，管径约为15～20m。排水管幕沿坝轴线一字排列，管孔铅直，与纵向排水、检查廊道相通，上下端与坝顶和廊道直通，便于清洗、检查和排水，如图4-19（a）所示。

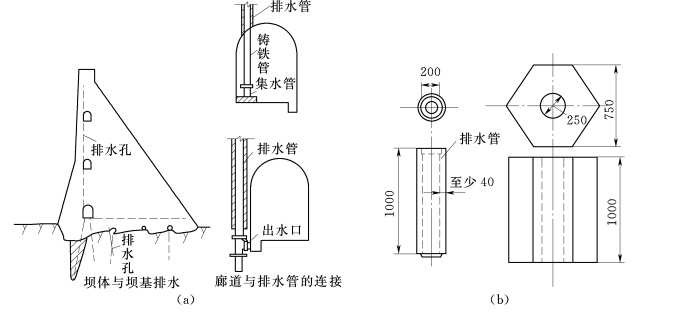

图4-19　重力坝内部排水构造（单位：mm）

（a）坝内排水；（b）排水管

排水管一般用无砂混凝土管，可预制成圆筒形和空心多棱柱形，如图4-19（b）所示，在浇筑坝体混凝土时，应保护好排水管，防止水泥浆漏入排水管内，阻塞排水管道。
