重力坝通常由非溢流坝段、溢流坝段和相应的附属建筑物组成。重力坝附属建筑物包括导墙、闸墩、交通桥、廊道、泄水孔、取水管道等，如图4-3所示。

在进行坝体布置时，由于坝体是枢纽建筑物的一部分，故需结合枢纽特点全面、合理地安排坝体上各种建筑物，以便满足泄洪、发电、灌溉、供水、航运、排沙、过木、过鱼等的要求，尽量避免互相干扰。

重力坝坝址一般宜选在狭窄河谷处，以节省工程量。但有些水利工程为了能在河床中布置溢流坝、水电站厂房和通航建筑物等，有时选择在较宽的河谷处布置枢纽，如长江三峡水利枢纽工程。重力坝的坝轴线一般是直线，与河流流向近于正交。有时为了使坝体布置在更好的岩基上或其他原因，坝轴线也可布置成折线或弯度不大的曲线或与河流流向斜交，但交角不宜太小。溢流坝段通常布置在河床主流位置，两端采用非溢流坝段与岸坡相连。

由于施工能力的限制，以及不均匀沉降和温度应力控制的要求，混凝土坝体常沿轴线方向用垂直于坝轴线的永久性横缝分为许多坝段，各坝段的外形应尽量协调一致。当地形、地质及运用等条件有显著差别时，应尽量使上游面保持齐平，下游面可按不同情况分别采用不同的下游边坡，使各坝段均达到安全经济的目的。

溢流坝坝顶布置有闸墩、工作桥、交通桥等坝顶建筑物。溢流坝的尾部应根据坝高、坝基及下游河床和两岸地形地质条件设置适当的消能建筑物。如果有排沙要求，或采用泄水孔泄洪更有利时，应考虑布置泄洪孔。当坝址地质条件较差，或下游有重要城市需保护时，常需要降低或放空库水，此时需布置放水孔。当需布置一些其他建筑物时，应根据地形、地质、施工及运行条件，妥善地进行安排。

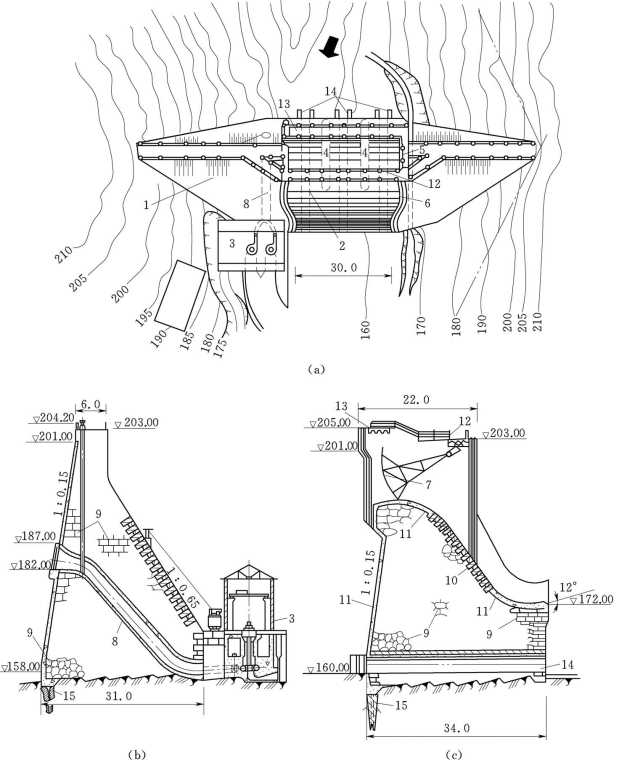

图4-3　重力坝的布置及重力坝剖面（单位：m）

（a）平面图；（b）非溢流坝剖面；（c）溢流坝剖面
1—非溢流坝段；2—溢流坝段；3—水电站厂房；4—闸墩；5—边墩；6—导墙；7—弧形门；8—输水管；9—浆砌块石；10—浆砌条石；11—混凝土；12—交通桥；13—工作桥；14—导流底孔；15—灌浆帷幕
