重力坝多建在岩基上，是依靠坝体自身重力产生的抗滑力来维持自身稳定的建筑物，常用混凝土或浆砌石材料修建，属于大体积挡水建筑物，如图4-1所示。重力坝一般做成上游面铅直的、近似于三角形的断面，以便承受上游强大水压力的作用。

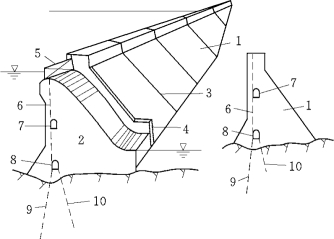

图4-1　重力坝示意图

1—非溢流重力坝；2—溢流重力坝；3—横缝；4—导墙；5—闸门；6—坝体排水管；7—交通、检查和坝体排水廊道；8—坝基灌浆、排水廊道；9—防渗帷幕；10—坝基排水孔幕
