为消除零件表面阴影带来的影响，选择穹顶无影光源作照明使用。它是一款用于扩散和均匀照明的经济型光源，光源的大张角可以帮助弯曲、光亮和不平表面的物体成像。具体物料清单见表14-5。

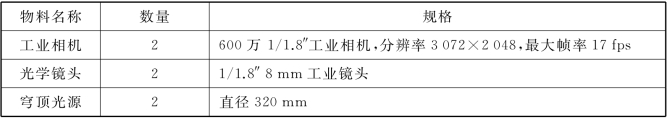

表14-5　刹车卡钳检测物料组成清单

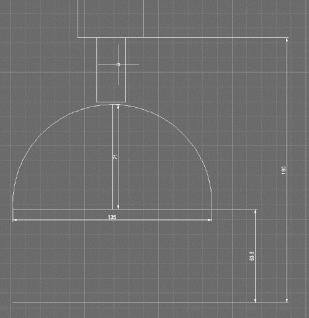

图14-6为设备安装示意图，在此方案中，相机工作距为180 mm，光源工作距为63.5 mm，横向视野约为160 mm，精度约为0.05 mm。

图14-6　设备安装尺寸

按图14-6方案结构安装，能保证视场范围之内的检测物在穹顶无影光源的均匀照明下，使检测到的金属表面正面字符图像以及钉梢图像更加清晰。
