1.16.1.4 14.1.4　检测方式

14.1.4　检测方式

本案例主要利用模板判定来检测空开外观是否合格。图14-2为空开外观塞子图片。

pagenumber_ebook=196,pagenumber_book=186

图14-2　塞子图片

本应用使用的算法有：

·模板判定。

下面以塞子检测作为案例。图14-3为塞子模板判定算法参数配置截图，图14-4为模板提取界面截图，将分数设置成95，角度设置成±5°。图14-5为模板判定算法的局部效果图。

pagenumber_ebook=196,pagenumber_book=186

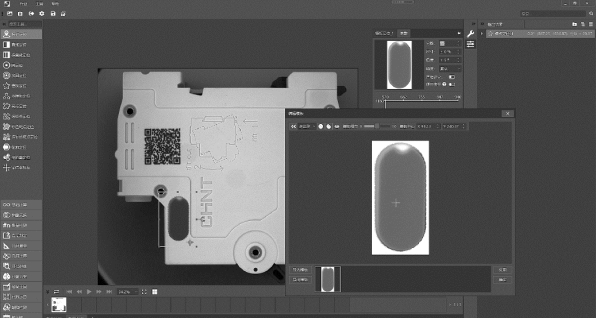

图14-3　塞子模板判定算法参数配置截图

pagenumber_ebook=197,pagenumber_book=187

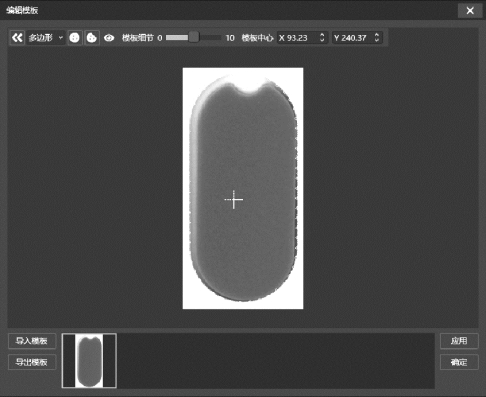

图14-4　模板配置效果图

pagenumber_ebook=197,pagenumber_book=187

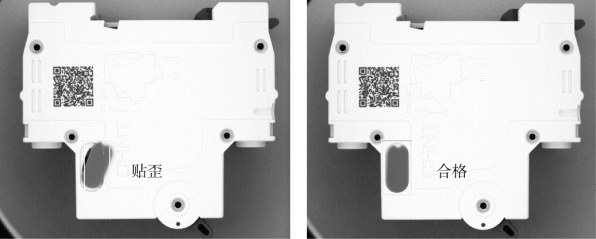

图14-5　局部效果图
