13.2.4　检测方式

本应用主要用于检测日期，第一步需要在包装盒中选取一个模板作定位器，第二步需要使图片经过图像变换后让检测对象更明显，第三步需要检测出生产日期。

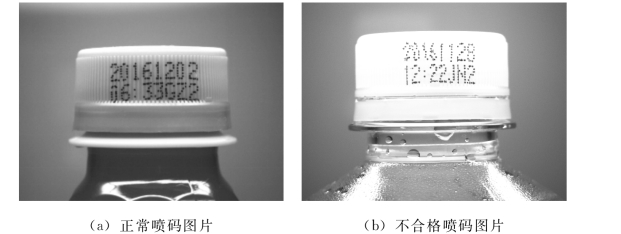

图13-10　喷码图片

本应用使用的算法有：

·形态学。

·模板判定。

此检测方式的原理：通过形态学对图像进行“腐蚀”操作，然后利用模板判定对合格的产品做模板，以区分产品合格与否。

为了让模板判定更加稳定，需要对图像进行形态学处理，如图13-11所示，使用了形态学算法，并将参数配置成腐蚀类型，核宽设置为3，核高设置为3。图13-12为形态学算法的局部效果图。

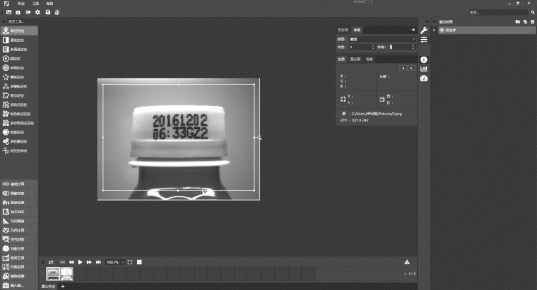

图13-11　形态学图片

图13-12　局部效果图

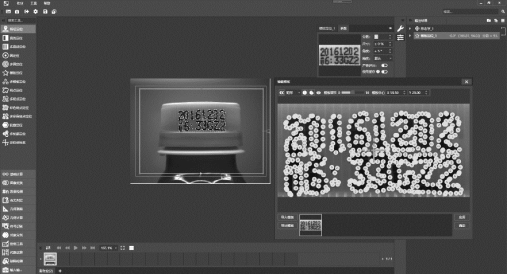

模板判定算法参数配置如图13-13所示，其中将分数设置成70，将角度设置成±5°，图13-14为模板提取界面截图，图13-15为模板判定算法的局部效果图。

图13-13　模板判定图片

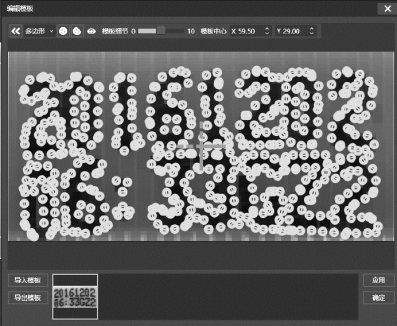

图13-14　模板提取界面截图

图13-15　局部效果图

此检测方案更加快速准确且高效，以机器代替人眼降低了误检率，提高了生产效率。
