1.15.2.3 13.2.3　光学方案

13.2.3　光学方案

根据客户方的检测需求，设计了食品包装生产日期检测系统的技术方案，旨在让合作方充分了解所提出的食品包装生产日期检测系统的技术方案细节，为适应检测需求，选择环光源。方案由一个30万像素的面阵相机，一个16 mm镜头及一个环光源组成。方案配置见表13-4。

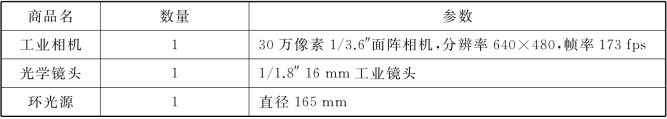

表13-4　方案配置表

pagenumber_ebook=190,pagenumber_book=180

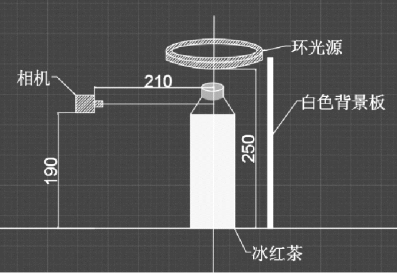

在这个方案中，相机工作距为210 mm，光源离瓶底相距为250 mm，横向视野约为30 mm，根据相机的参数可以得出单个像素精度约为0.05 mm。光学方案示意如图13-9所示。

pagenumber_ebook=190,pagenumber_book=180

图13-9　光学配置图
