13.1.4　检测方式

本应用用于电能表上二维码的在线识别和数据发送，在当前的光学方案中，用户只需要在图上添加一个二维码检测的工具，如图13-3所示。

图13-3　二维码检测算法工具添加

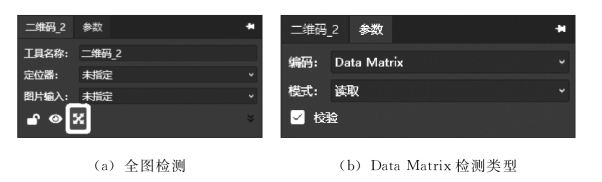

此时需要调整二维码检测工具的参数，首先要将二维码检测的范围调成全图，这样可以有效避免因为电能表位置出现轻微移动时，铅封上的二维码超出了灵闪算法工具的检测范围。同时，要将二维码的种类调整为Data Matrix类型，如图13-4所示。

图13-4　二维码检测工具参数配置

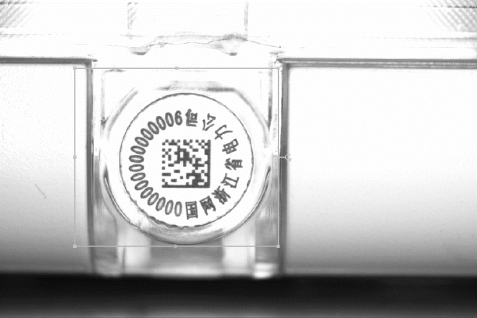

此时算法工具以及参数配置完成，灵闪可以正常识别二维码，如图13-5所示。

图13-5　灵闪正常识别二维码

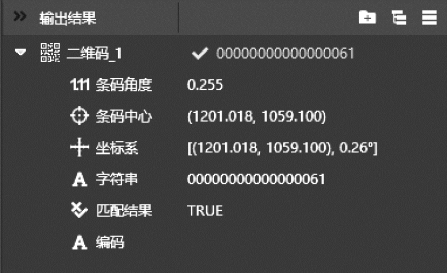

在灵闪界面的右侧显示了二维码的识别结果，如图13-6所示。

图13-6　二维码识别结果

最后，用户可以在灵闪的通信适配器中增加TCP的通信工具（详细操作可以参考灵闪软件的用户手册），将二维码信息发送给厂家的信息采集系统，如图13-7及图13-8所示。

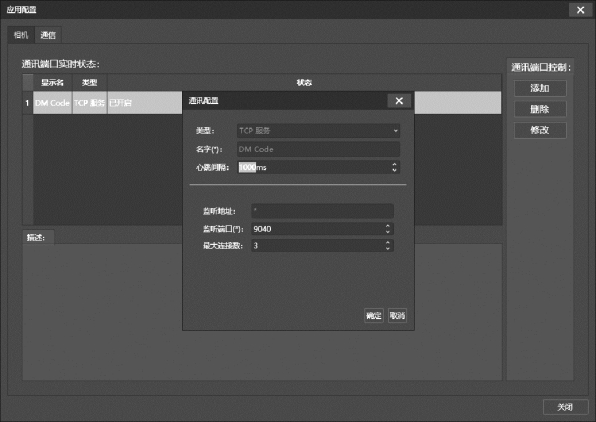

图13-7　灵闪通信服务器配置

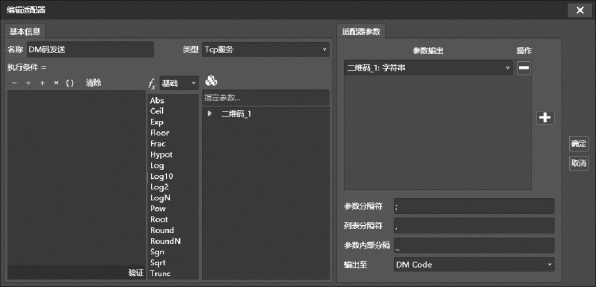

图13-8　灵闪通信适配器配置

至此，灵闪可以对电能表上的二维码进行识别并发送到信息采集系统进行存档。
