1.15.1.3 13.1.3　光学方案

13.1.3　光学方案

根据客户方的检测需求，设计了电表铅封豆检测系统的技术方案，旨在让合作方充分了解所提出的电表铅封豆检测系统的技术方案细节，为适应检测需求，选择面板光源。方案由一个2 000万像素的面阵相机，一个16 mm镜头及一个面板光源组成。表13-1为方案配置清单。

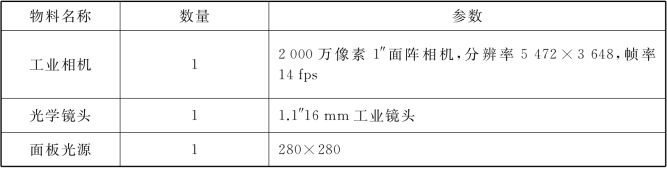

表13-1　方案配置清单

pagenumber_ebook=185,pagenumber_book=175

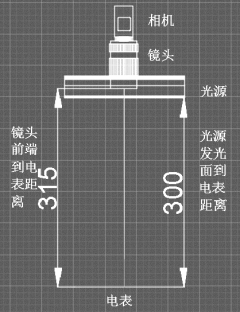

在这个方案中，相机工作距为315 mm，光源工作距为300 mm，横向视野约为100 mm，纵向视野约为100 mm，根据相机的参数可以得出单个像素精度约为0.02 mm。光学方案示意如图13-2所示。

pagenumber_ebook=186,pagenumber_book=176

图13-2　光学方案示意图
