1.14.1.2 12.1.2　需求说明

12.1.2　需求说明

通常针对电子载带会有两种不同的检测需求，一种是电子载带的表面缺陷检测，比如载带上的划痕、破损、异物等，另一种是载带的尺寸异常检测，比如索引孔间距、方形承载孔的长宽尺寸等。在这个项目中，客户的需求是高速运动的载带尺寸测量，当尺寸出现异常时立即报警。载带运动速度为15 m／min，此处选取了其中一款8 mm宽的载带型号举例，具体测量的参数以及精度要求见图12-1以及表12-1。

pagenumber_ebook=167,pagenumber_book=157

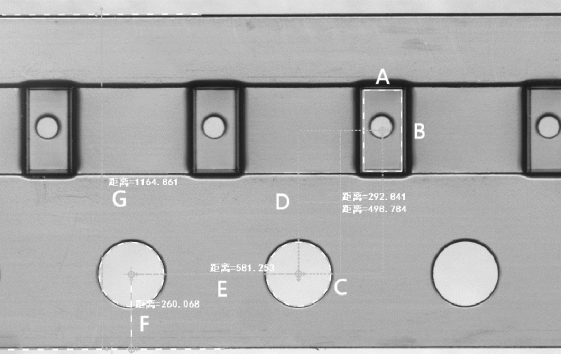

图12-1　电子载带测量参数

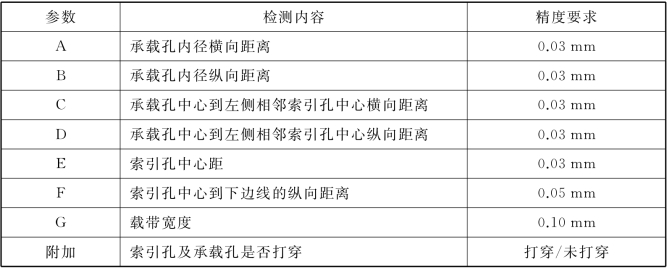

表12-1　电子载带距离测量

pagenumber_ebook=167,pagenumber_book=157
