1.13.1.3 11.1.3　光学方案

11.1.3　光学方案

此项目的难点主要聚焦在孔位形状不一、深浅不一，有些孔位还存在部分瑕疵，与此同时，还要用同一套光学方案兼容所有的类型，对光学方案以及算法的稳定性提出了较高的要求。表11-2为最终的硬件配置。

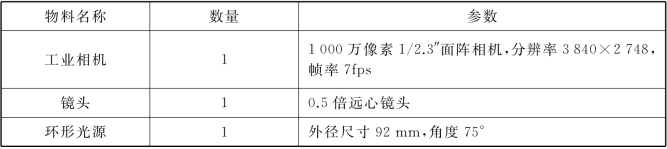

表11-2　螺丝孔检测硬件配置物料清单

pagenumber_ebook=155,pagenumber_book=145

在这个方案中，相机的像元尺寸为1.67μm×1.67μm，靶面1／2.3″，分辨率为3 840×2 748，光源工作距为110 mm，横向视野约为20 mm，根据相机的参数可以得出单个像素精度约为10μm。光学方案如图11-1所示。

pagenumber_ebook=155,pagenumber_book=145

图11-1　光学方案结构设计

图11-1所示方案可检测到完整的螺丝孔位，清晰并精准地定位到孔位的中心，为后续算法处理提供便利。
