二维码又称二维条码，常见的二维码为QR Code（Quick Response Code），是近年来移动设备上非常流行的一种编码方式，它比传统的条形码能存储更多的信息，也能表示更多的数据类型。

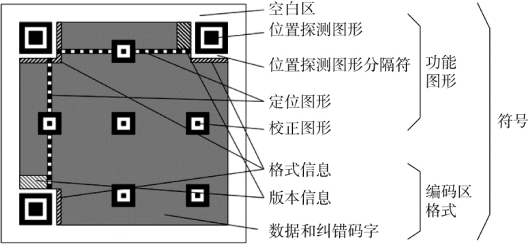

如图8-3所示，二维码中的符号包括功能图形和编码区格式信息。功能图形包括空白区、位置探测图形、位置探测图形分隔符、定位图形和校正图形。其中，定位图形用于对二维码的定位，对每个QR码来说，位置都是固定存在的，只是大小规格会有所差异；校正图形的规格一旦确定，校正图形的数量和位置也就确定了。

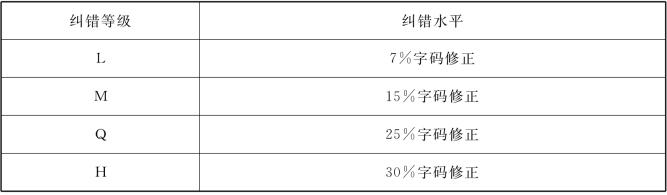

编码区格式包括格式信息、版本信息与数据和纠错码字。格式信息表示该二维码的纠错级别，分为L、M、Q、H；版本信息即二维码的规格，QR码符号共有40种规格的矩阵（一般为黑白色），从21×21（版本1）到177×177（版本40），每个版本符号比前一版本每边增加4个模块；数据和纠错码字实际保存了二维码信息和纠错码字（用于修正二维码损坏带来的错误）。

二维码使用若干个与二进制相对应的几何形体来表示文字数值信息，通过图像输入设备或光电扫描设备自动识读以实现信息自动处理。它具有条码技术的一些共性：每种码制有其特定的字符集，每个字符占有一定的宽度，具有一定的校验功能，等等。同时还具有对不同行的信息自动识别及处理图形旋转变化点的功能。

①数据分析：确定编码的字符类型，按相应的字符集转换成符号字符；选择纠错等级，在规格一定的条件下，纠错等级越高其真实数据的容量越小。

②数据编码：将数据字符转换为位流，每8位一个码字，整体构成一个数据的码字序列，得到这个数据码字序列就可以求得二维码实际的数据内容。

数据容量见表8-3。

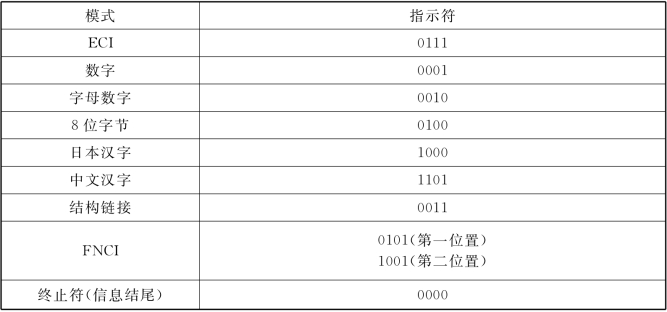

模式编码见表8-4。

数据可以按照一种模式进行编码，以便进行更高效的解码。例如，对数据01234567进行编码（版本1－H），其流程如下：

对于字母、中文、日文等只是分组的方式和模式等内容有所区别，而其基本方法是一致的。

③纠错编码：按需要将上面的码字序列分块，并根据纠错等级和分块的码字，产生纠错码字，并把纠错码字加入到数据码字序列后面，成为一个新的序列。

在二维码规格和纠错等级确定的情况下，其所能容纳的码字总数和纠错码字数也随之确定，比如版本10的纠错等级是H时，总共能容纳346个码字，其中224个纠错码字，即二维码区域中大约1／3的码字是冗余的。对于这224个纠错码字，它能够纠正112个替代错误（如黑白颠倒）或者224个据读错误（无法读到或无法译码），这样纠错容量为112／346＝32.4%。

④构造最终数据信息：在规格确定的条件下，将上面产生的序列按次序放入分块中，首先按规定把数据分块，然后对每一块进行计算，得出相应的纠错码字区块，把纠错码字区块按顺序构成一个序列，添加到原先的数据码字序列后面。例如：D1，D12，D23，D35，D2，D13，D24，D36，…，D11，D22，D33，D45，D34，D46，E1，E23，E45，E67，E2，E24，E46，E68，…

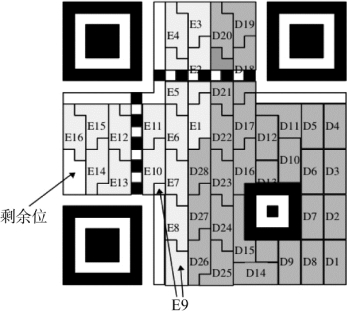

⑤构造矩阵：将探测图形、分隔符、定位图形、校正图形和码字模块放入矩阵中，把上面的完整序列填充到相应规格的二维码矩阵区域中，如图8-4所示。

⑥掩摸：将掩摸图形用于符号的编码区域，使得二维码图形中的深色和浅色（黑色和白色）区域能够按照最优的比例分布。

⑦格式和版本信息：生成格式和版本信息放入相应区域内。版本7—40都包含了版本信息，没有版本信息的全为0。二维码上的两个位置包含了版本信息，版本信息共18位，为6×3的矩阵，其中6位是数据位。例如，版本号8，数据位的信息是001000，后面的12位是纠错位。

（3）QR码的应用

QR码可以很方便地应用于各种场合，除了传单和名片等印刷物之外，还可以广泛应用于各种领域，如结算系统等与生活息息相关的领域，QR码已经成为日常生活中不可或缺的工具。
