班级　　　　　学号　　　　　姓名　　　　　

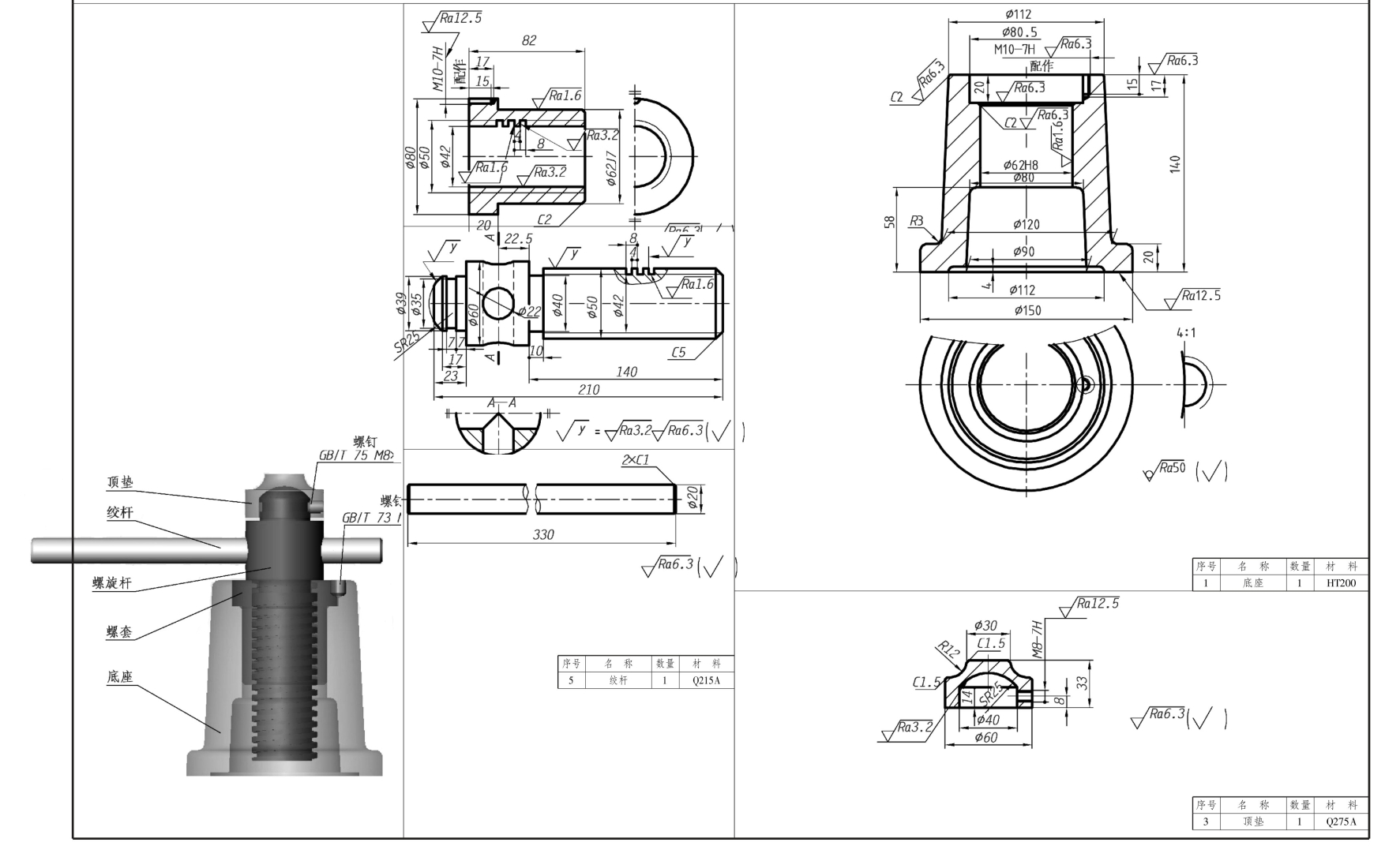

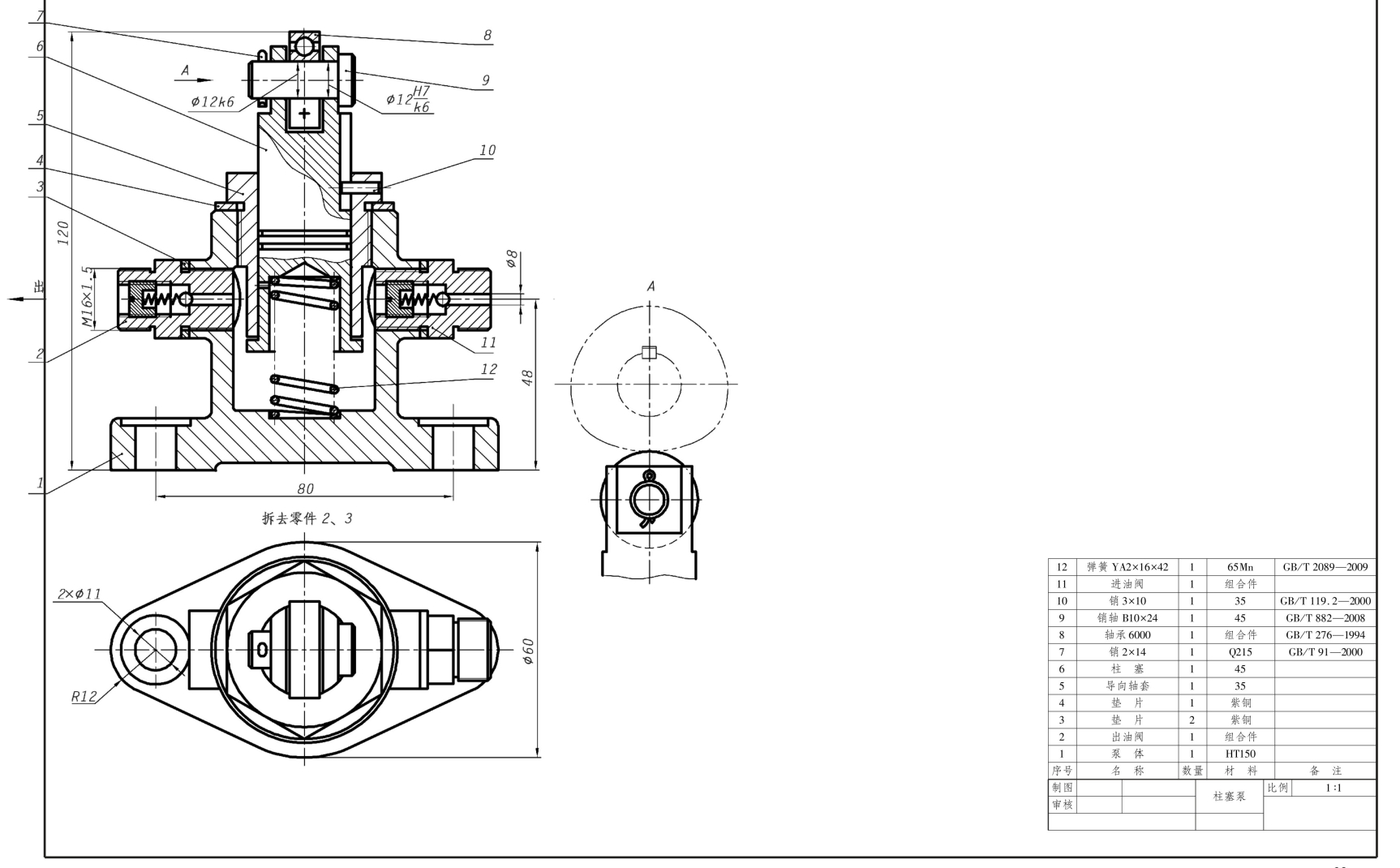

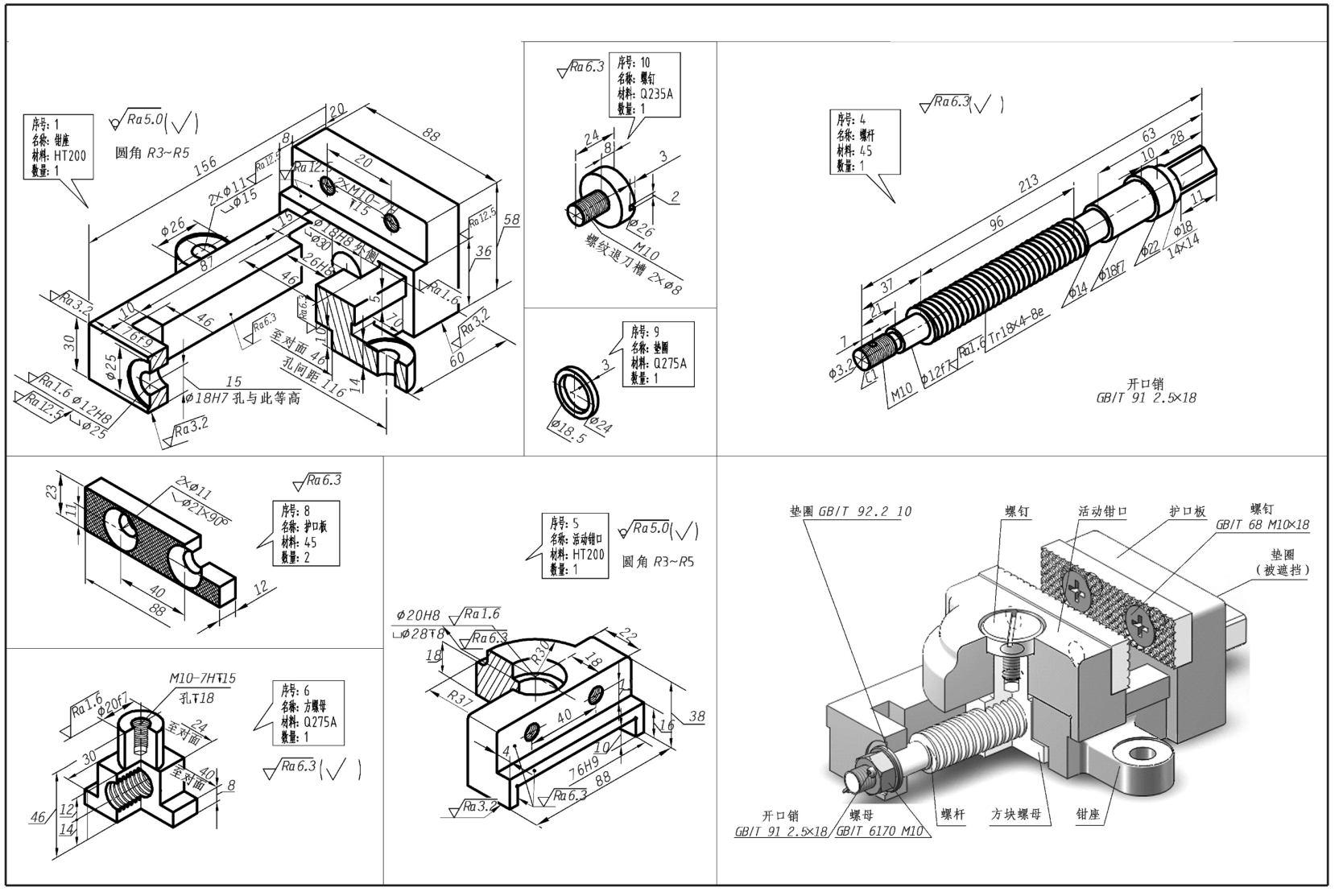

9-1　在A3图纸上绘制千斤顶的装配图

1.工作原理：利用螺旋传动结构顶举重物的装置。工作时，绞杆插入螺旋杆的孔中，转动绞杆使螺旋杆转动，达到顶举重物的目的。

2.分析螺钉4和6的作用。

3.分析所有图的表达方法。

4.找出图中尺寸标注简化画法。

5.分析顶垫选用球面的作用及螺套结构的作用。

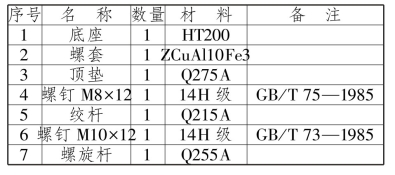

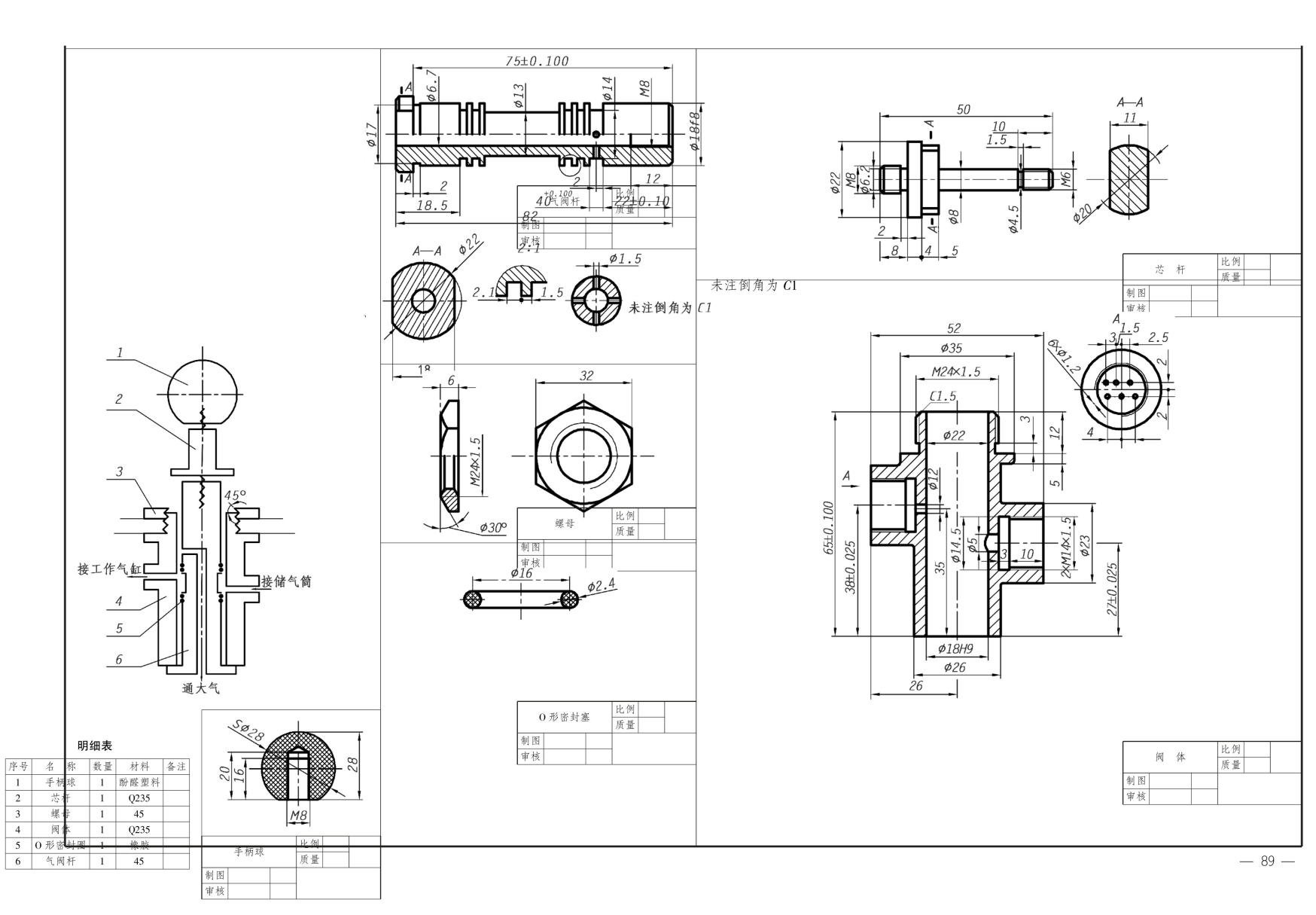

明细表

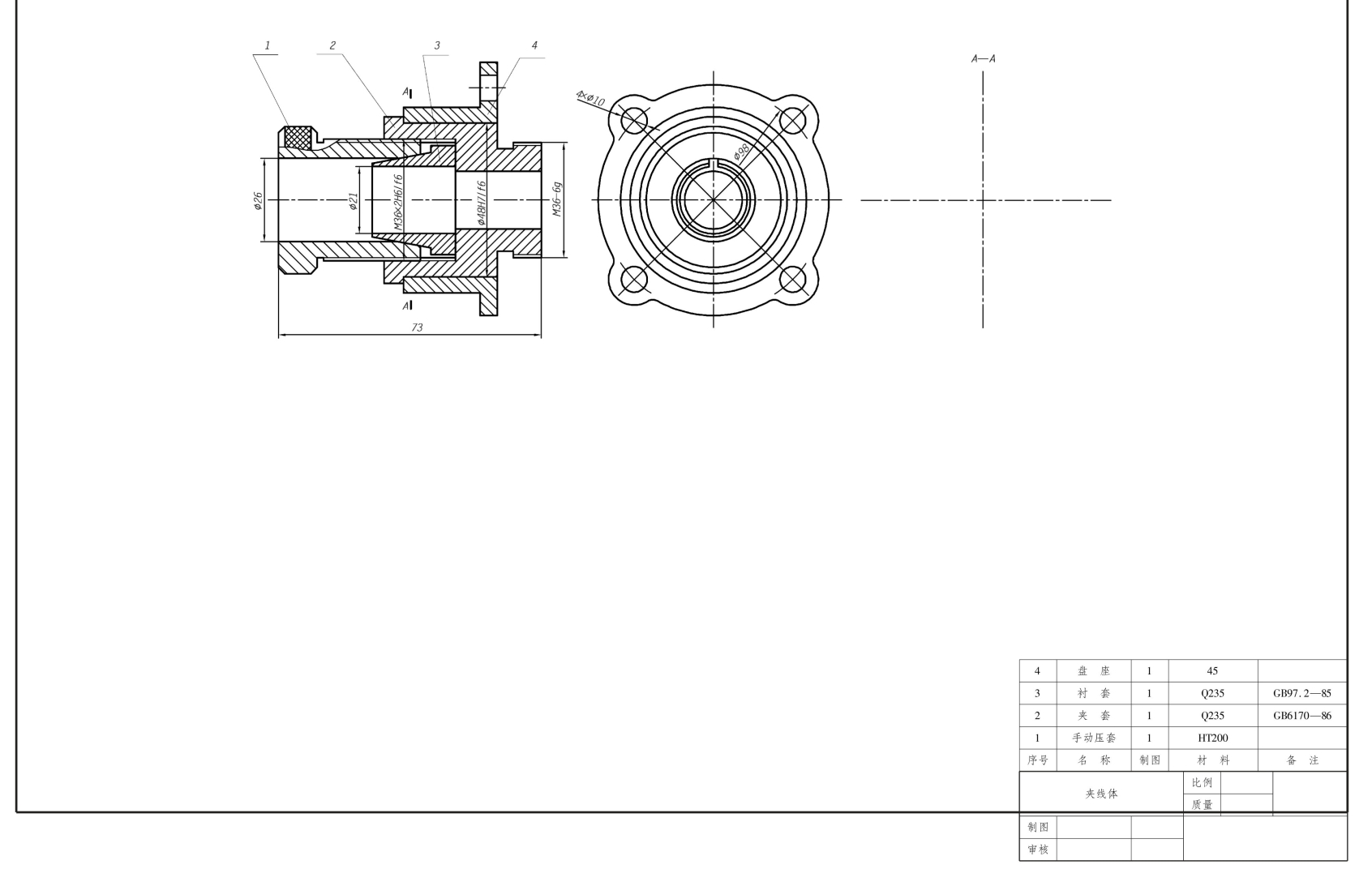

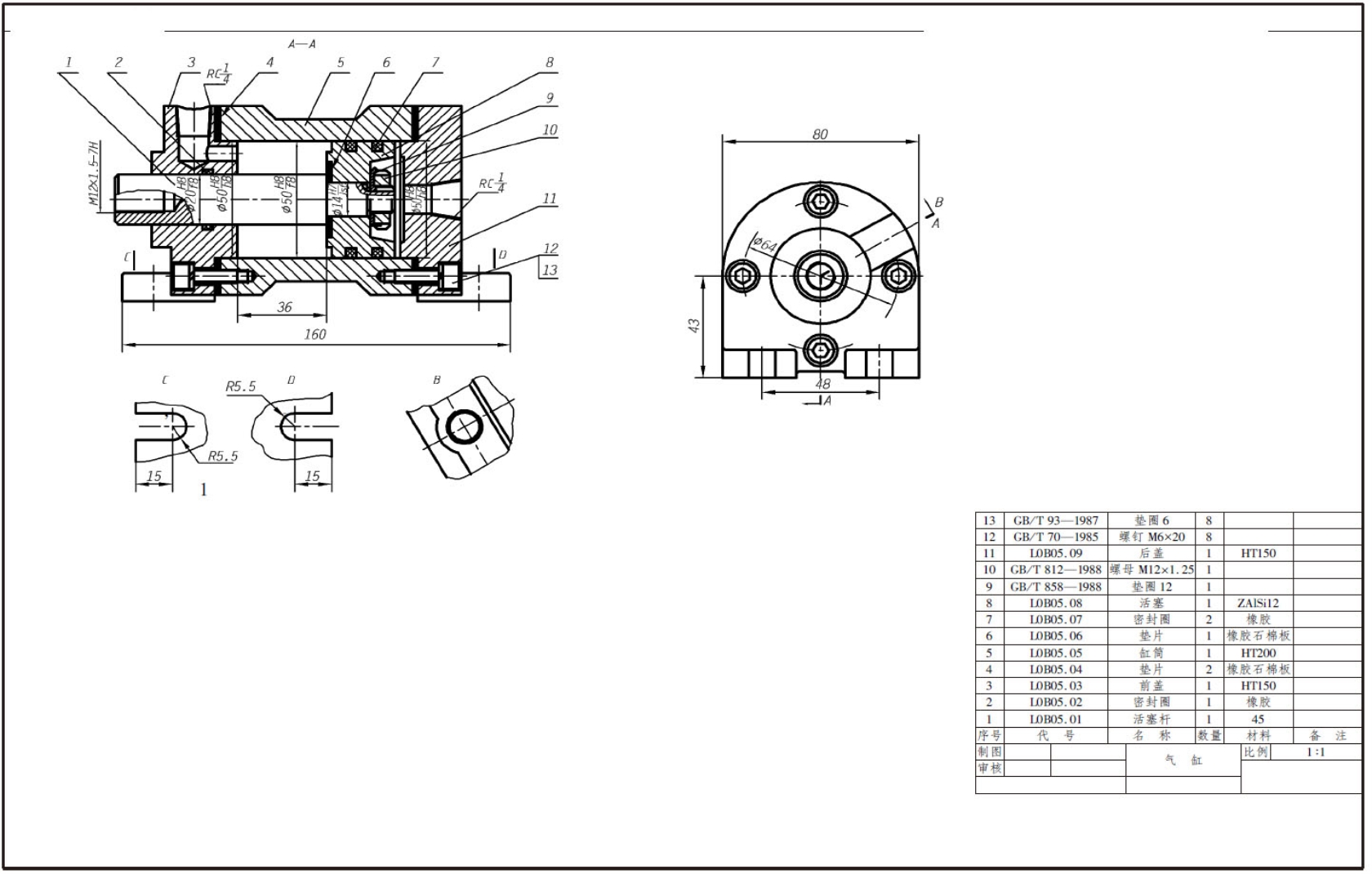

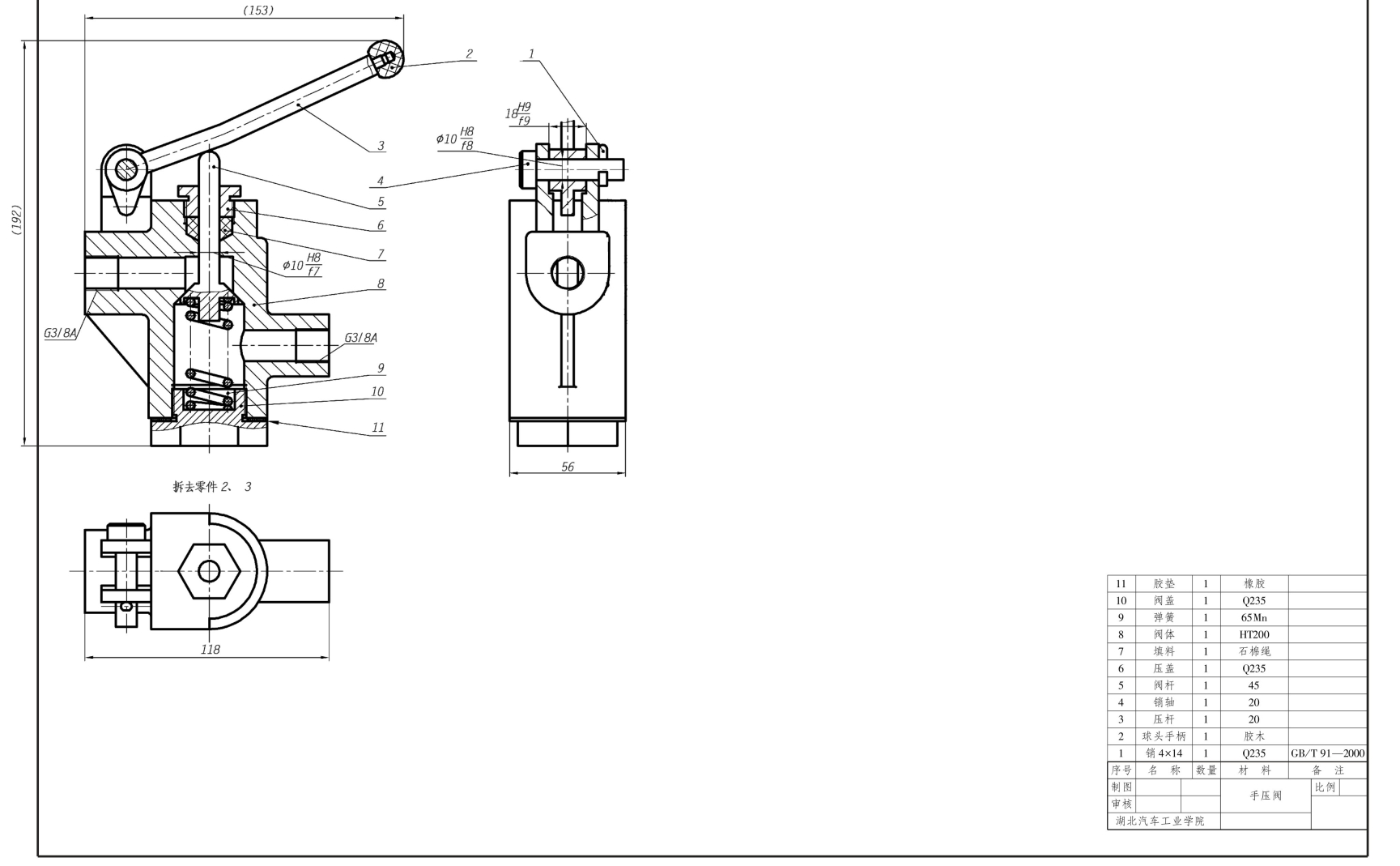

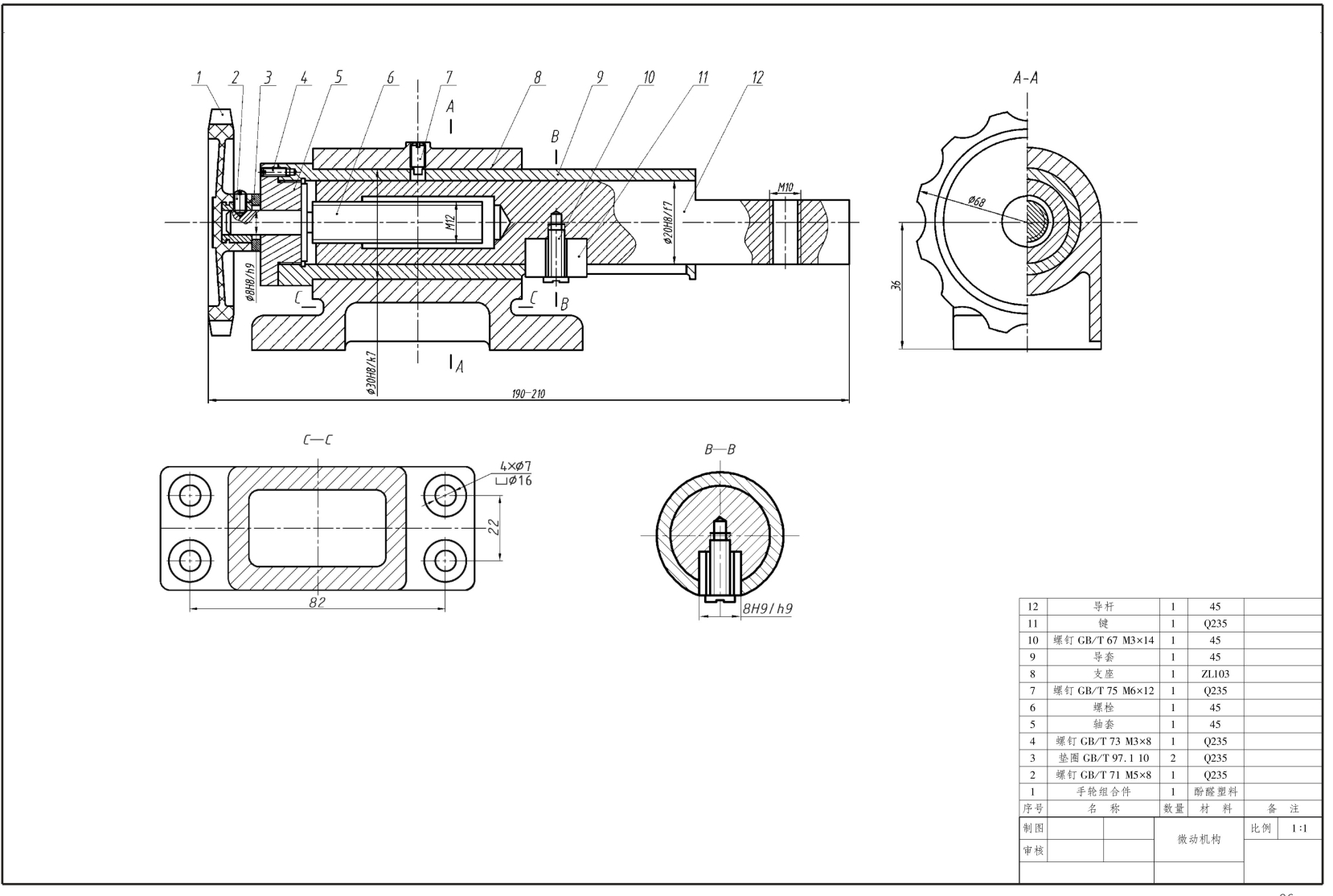

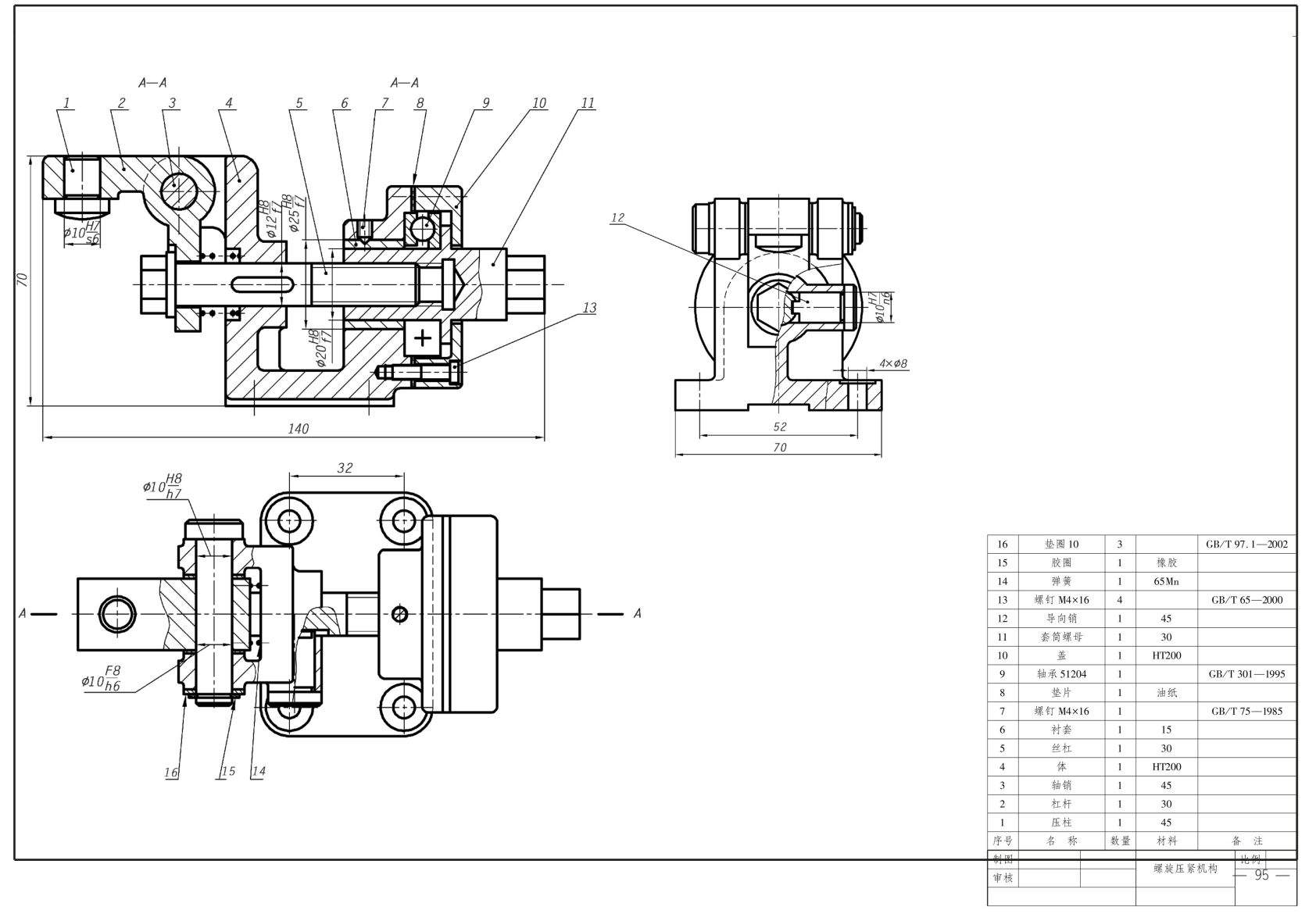

9-4　读夹线体的装配图，并回答问题。
