第八章　零件图

班级　　　　　学号　　　　　姓名　　　　　

8-1　零件表达：目测比例，选择适当的表达方案，徒手在坐标纸或普通白纸上绘制零件的投影图。

(1)

(2)

(3)

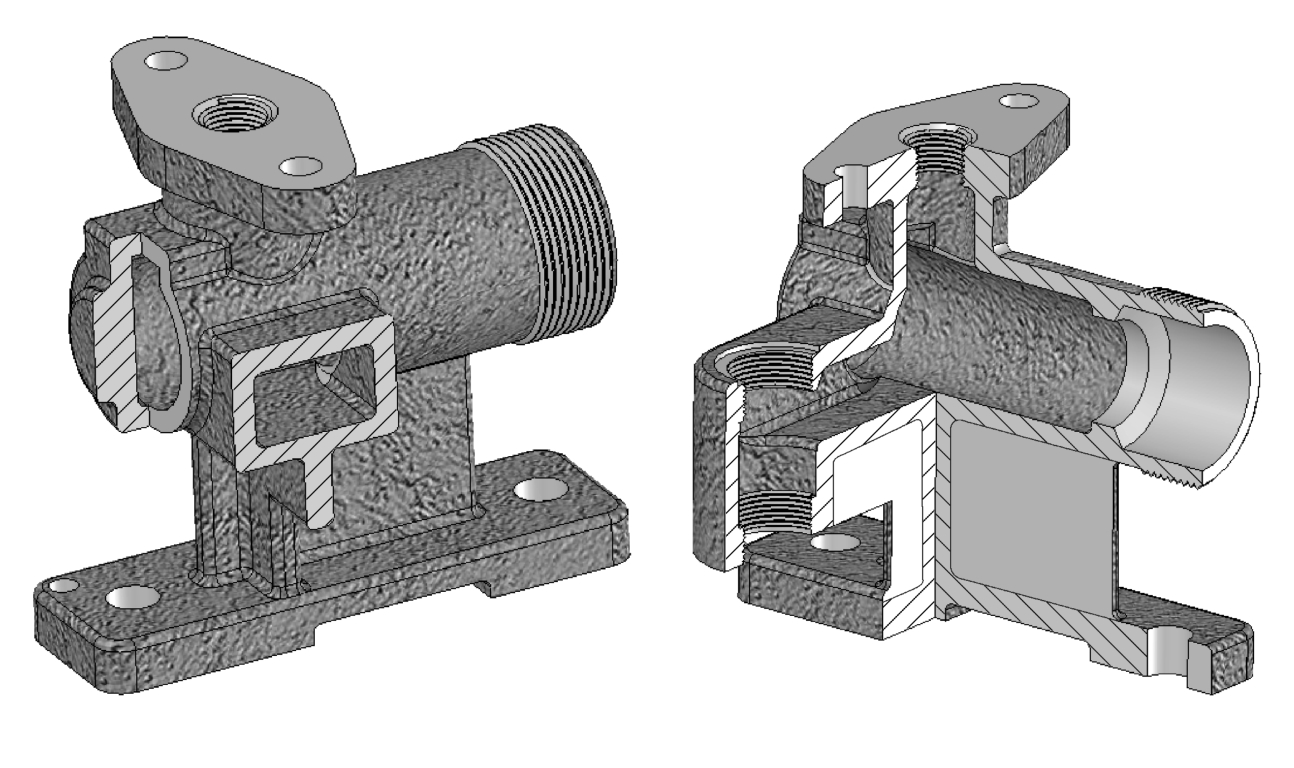

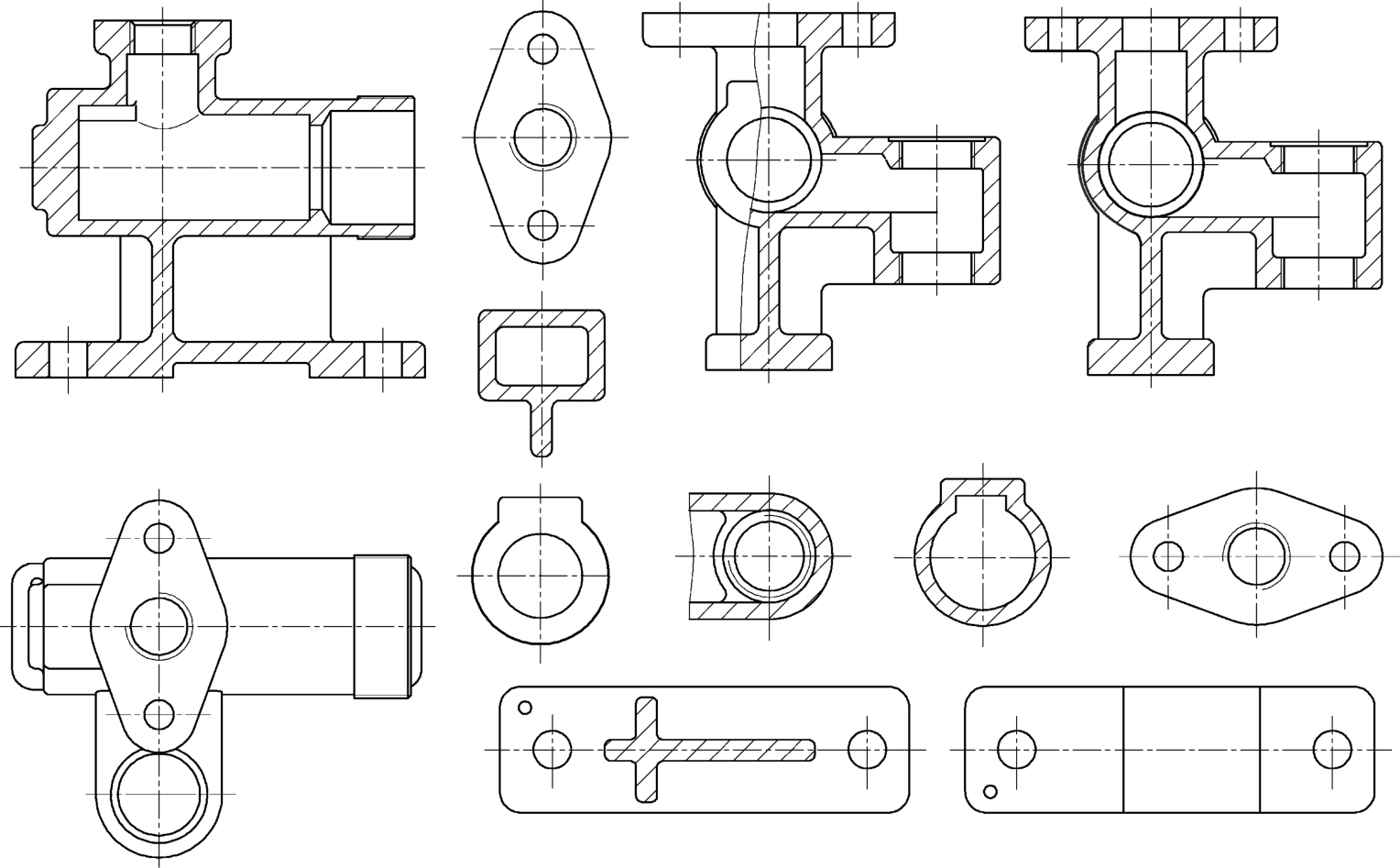

8-2　根据左泵缸立体图及所给全部表达视图，选择适当的表达方案视图，将其按投影或表达关系拼贴在A3图纸上，并标出表达标记。

续8-2　根据左泵缸立体图及所给全部表达视图，选择适当的表达方案视图，将其按投影或表达关系拼贴在A3图纸上，并标出表达标记。

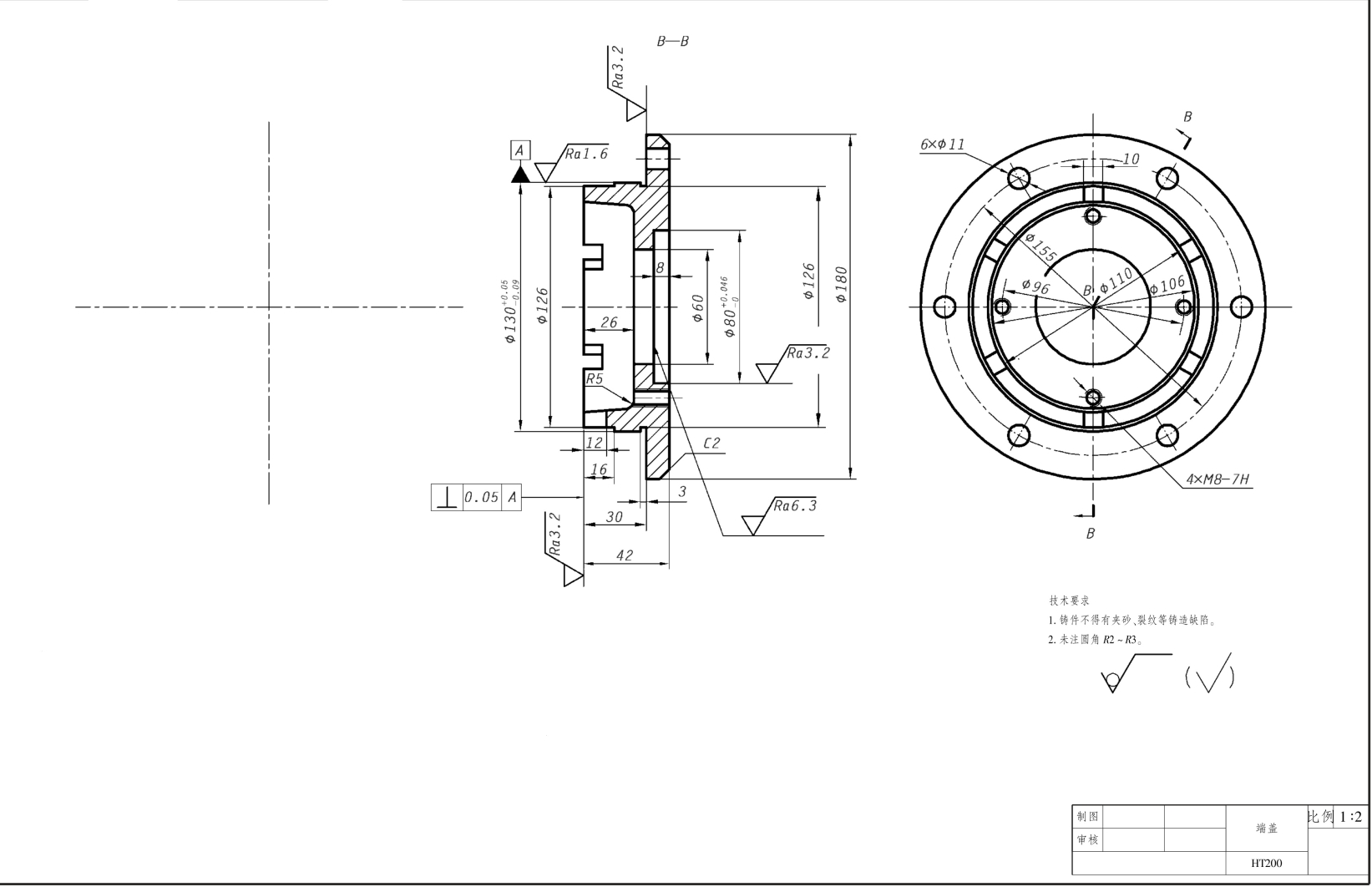

8-3　标注表面结构要求

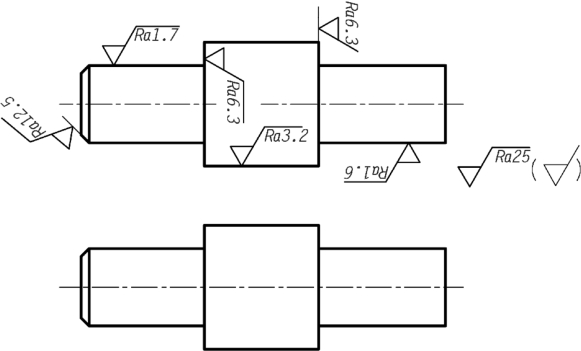

（1）分析上图中表面结构标注方法的错误，将正确的标注在下图中。

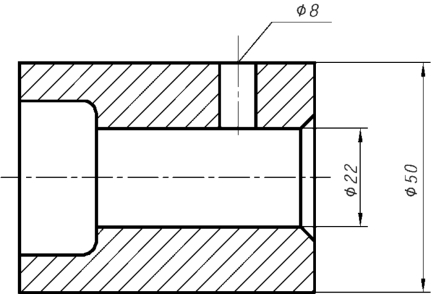

（2）根据给定各表面Ra值，在图中标注表面结构符号。

ϕ50外表面Ra上限值为3.2μm；

ϕ22内表面Ra上限值为6.3μm；

ϕ8小孔Ra上限值为12.5μm；

左、右端面Ra上限值为3.2μm；

其余为不加工表面。

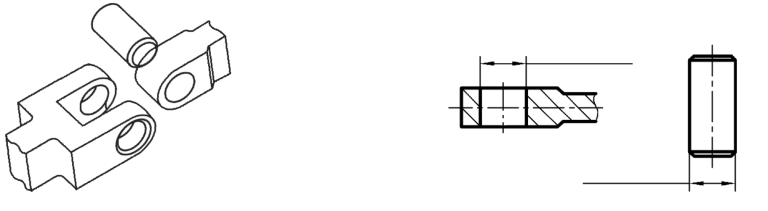

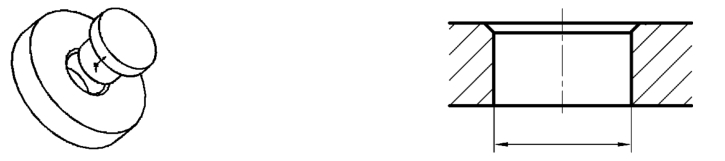

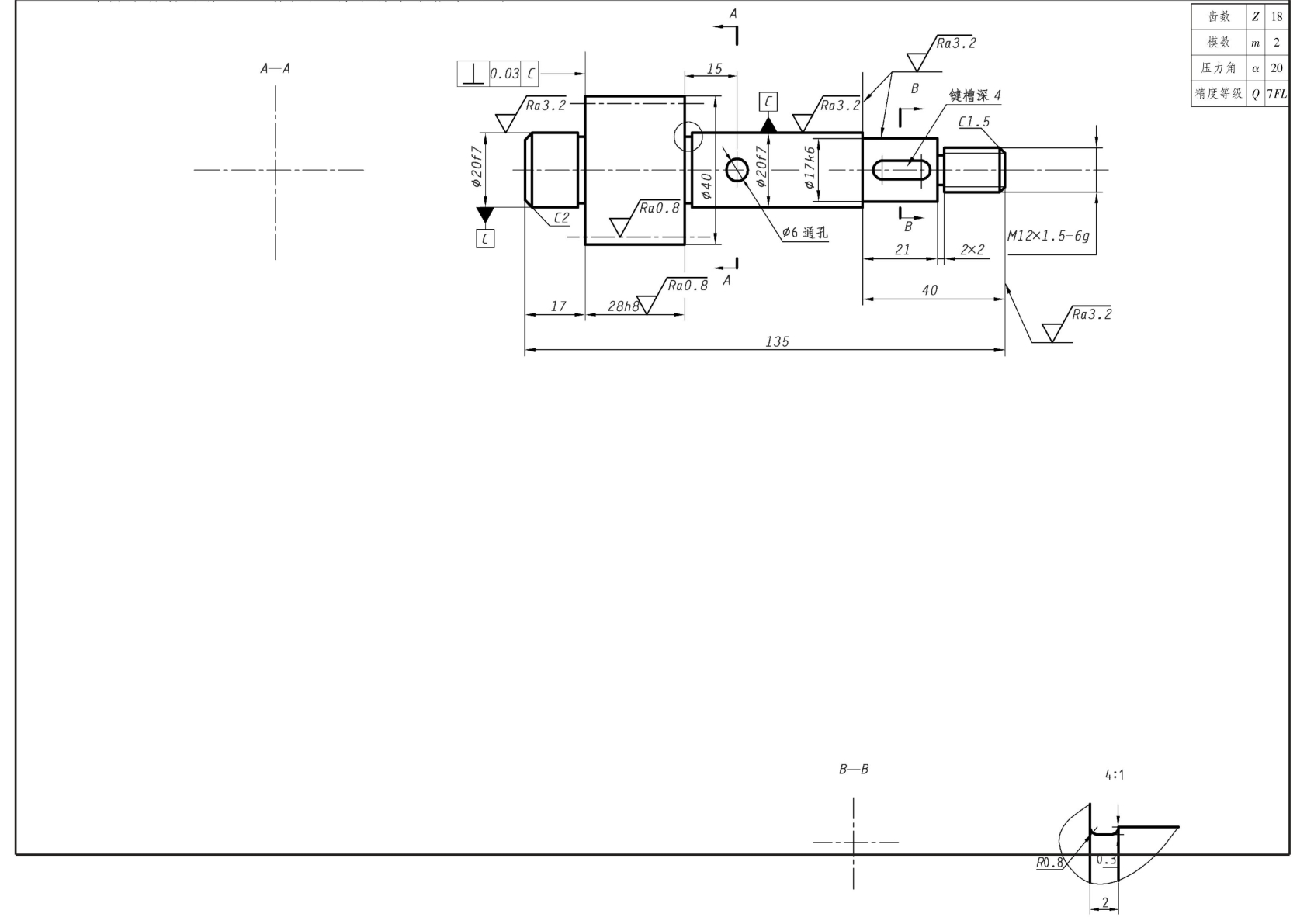

8-4　根据配合代号，在零件图上用极限偏差的形式分别标出孔和轴的尺寸公差，并分析其配合基准制及配合种类。

(1)

此配合为基___________________（孔、轴）制，配合种类为___________________（间隙、过盈、过渡）配合。

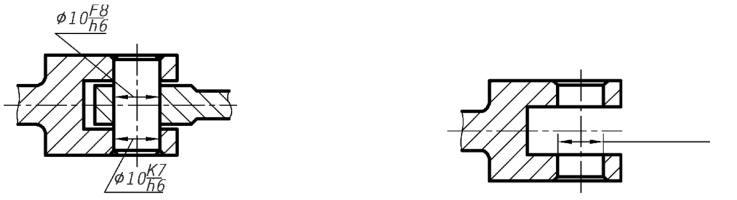

（2）此配合为基___________________（孔、轴）制，配合种类为___________________________（间隙、过盈、过渡）配合。

此配合为基___________________（孔、轴）制，配合种类为___________________________（间隙、过盈、过渡）配合。

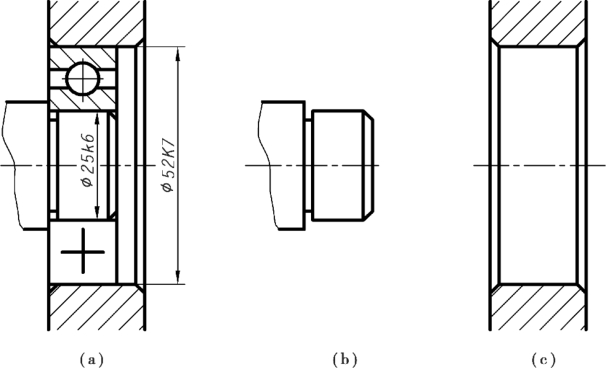

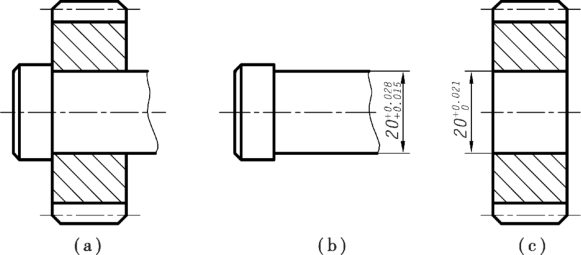

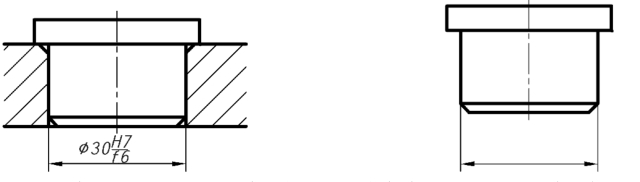

8-5　根据图（a）中的尺寸和配合代号，查表后在图（b）、（c）中标注出基本尺寸及上、下偏差值。

8-6　根据图（b）、（c）中的基本尺寸及偏差值，查出其公差带代号，并在图（a）中标注出它们的配合代号。

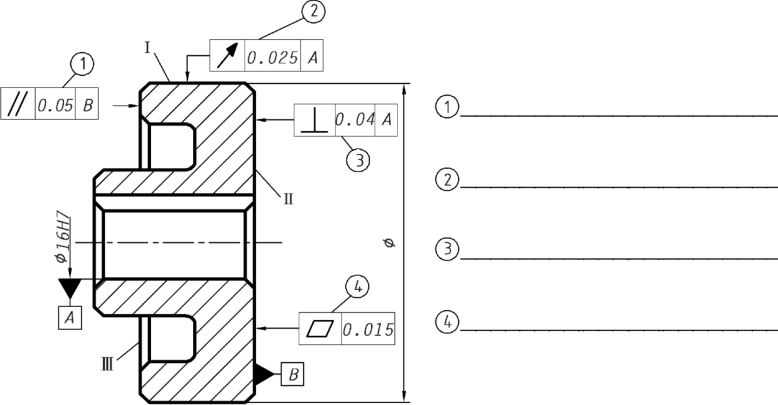

8-7　用文字说明下面图形中几何公差框格标注的含义。

8-8　将文字说明的几何公差标注在图上。

（1）孔ϕ轴线的直线度公差值为0.015mm。

（2）孔ϕ的圆柱度公差值为0.05mm。

（3）底面的平面度公差值为0.01mm。

（4）孔ϕ轴线对底面的平行度公差值为0.03mm。

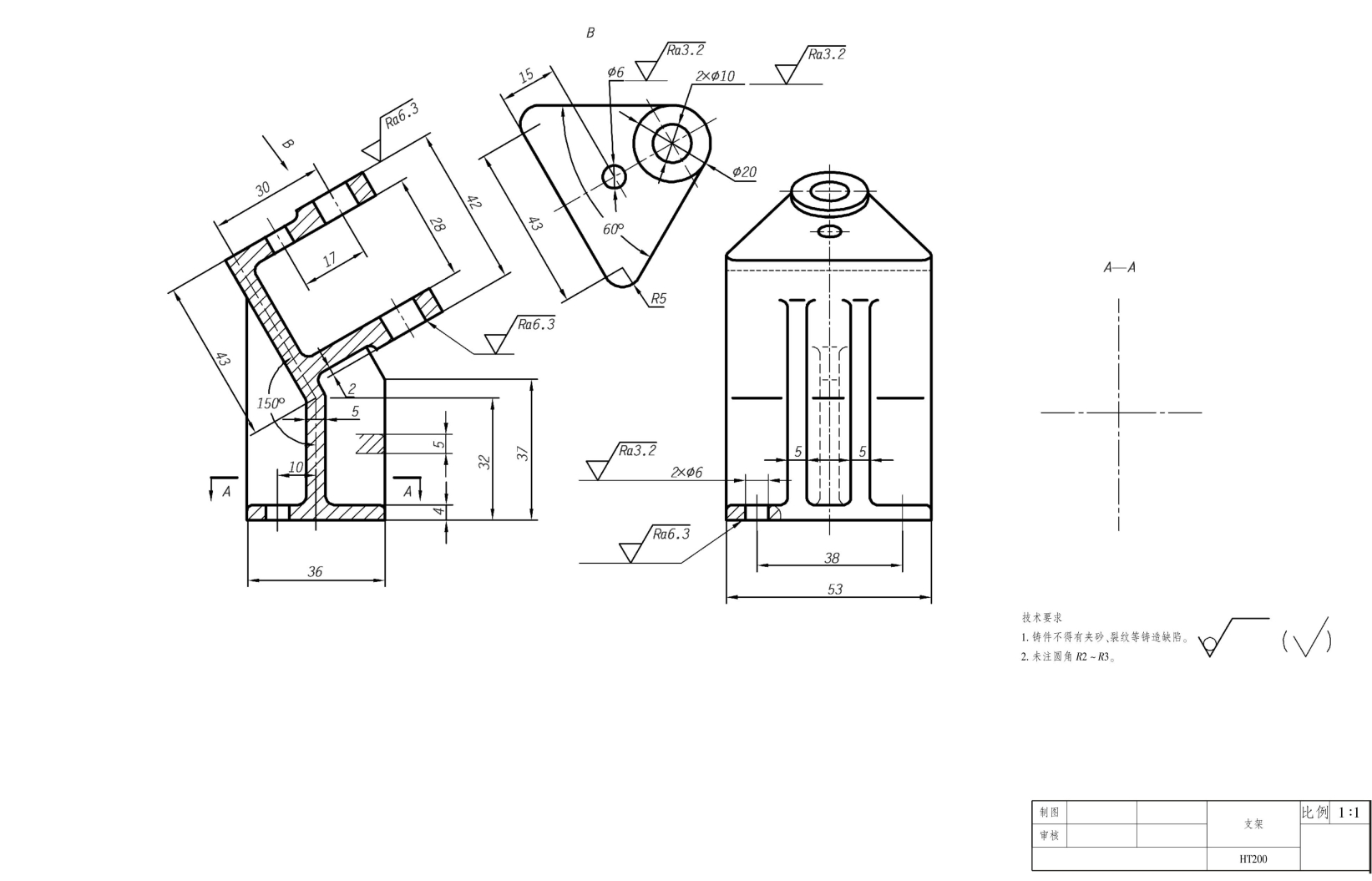

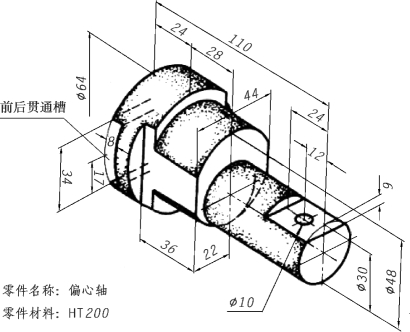

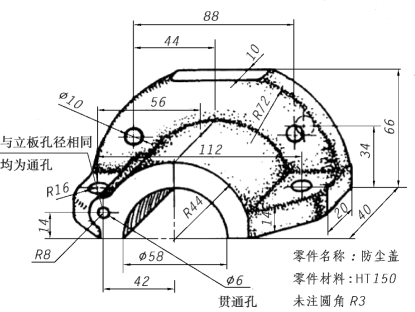

8-9　零件图大作业（一）根据立体图画零件工作图。

一、目的巩固机件各类表达，结合零件工艺结构，学习零件表达以及表面结构要求的标注。

二、内容

1.分析零件结构特点，如构形特点、工艺结构等。

2.选择适当的表达方法表达该零件。

三、要求

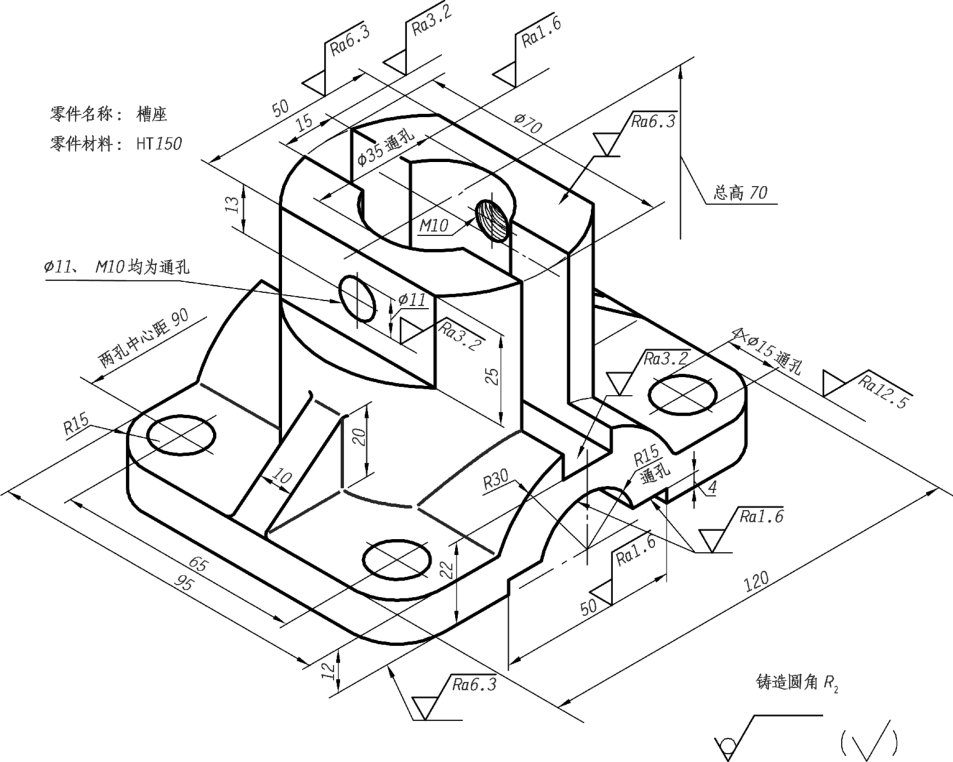

1.用A3图纸，横放，比例1∶1。

2.建议采用三个视图表达，注意各视图表达的侧重点，注意螺纹结构的正确画法；铸造圆角须画出。

3.标注尺寸和表面结构符号。

8-13　零件图大作业（二）看零件图，改画零件工作图。

一、目的

巩固对零件结构、工艺的理解，掌握零件尺寸及技术要求的标注。

二、内容

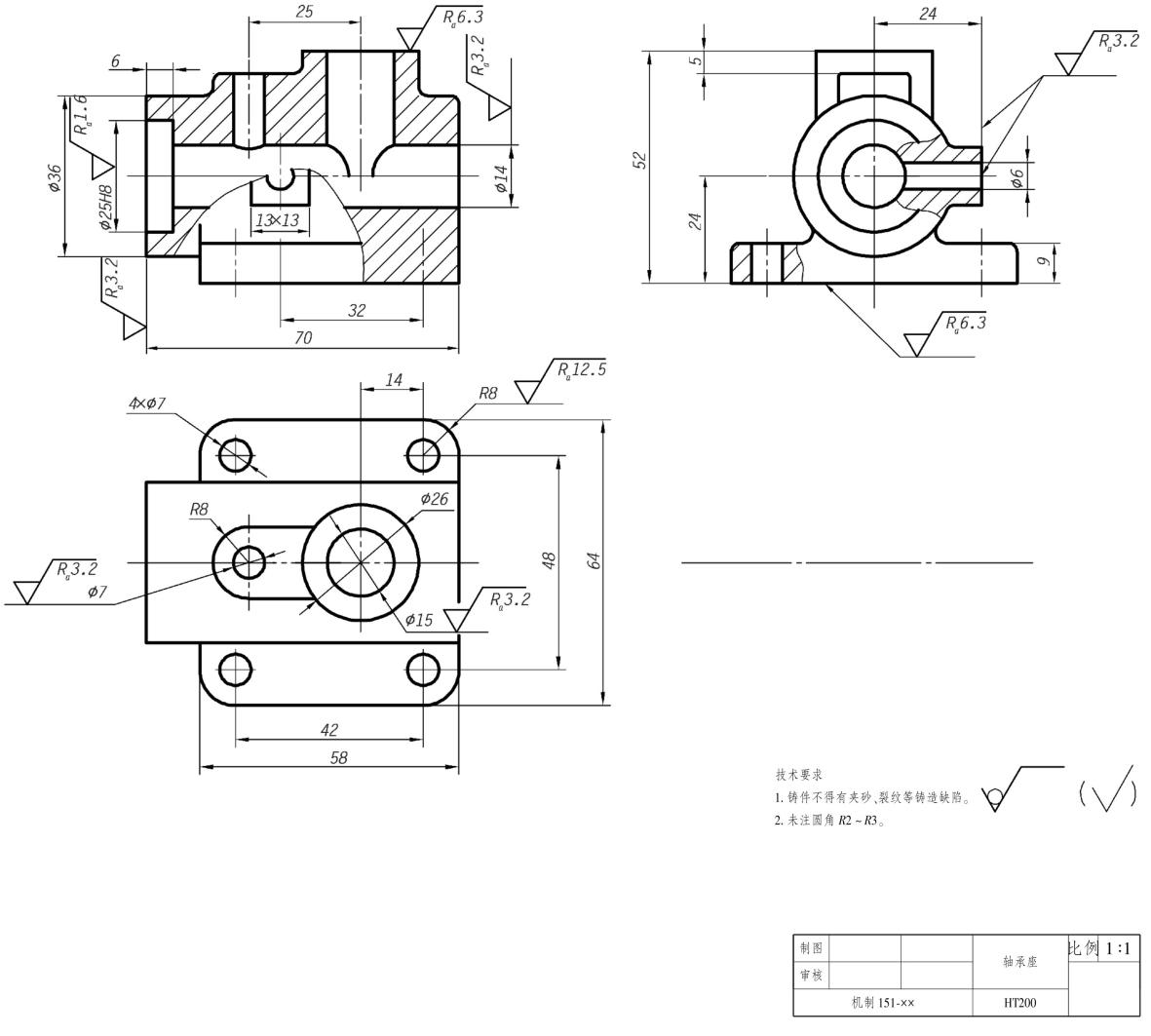

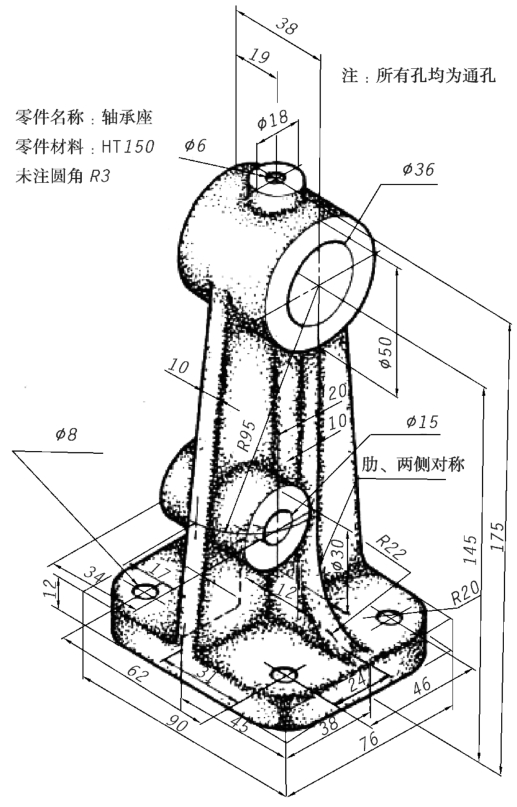

1.讨论分析轴承座底板（含安装孔）和13×13凸台结构，提出结构可改进之处，使之更加合理。

2.画出改进后的零件工作图。

三、要求

1.用A3图纸，横放。

2.采用适当比例绘制改进后的轴承座零件图（改进结构尺寸自定），并标注尺寸和技术要求（教师可补充极限及几何公差等）。

3.在指定位置画出主视图外形图（不画虚线）。

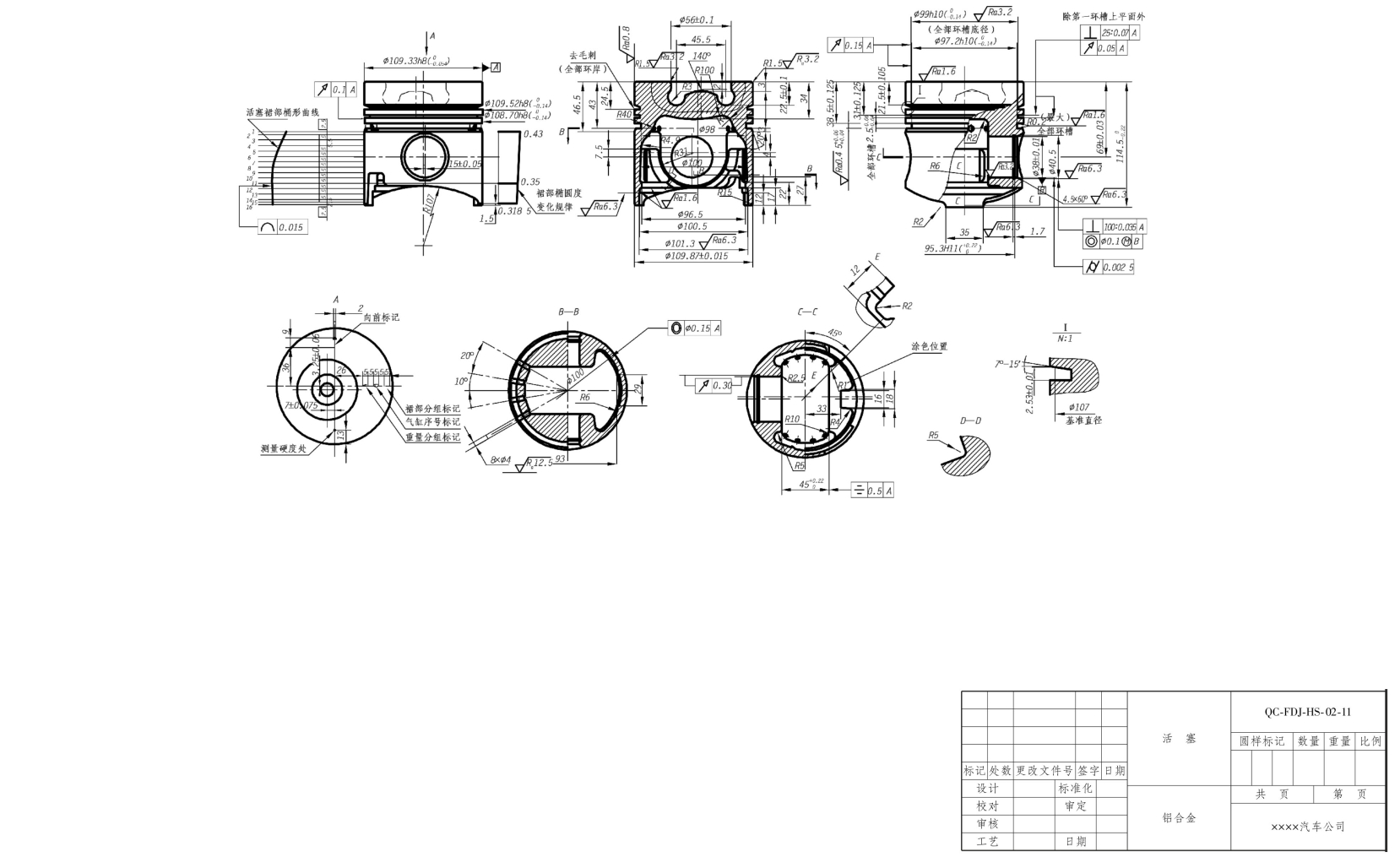

8-14☆　尝试阅读汽车发动机中的重要零件——活塞零件图，了解机械制图的实际应用和企业的图纸格式。
