第七章　标准件、常用件

班级　　　　　学号　　　　　姓名　　　　　

7-1　分析下面内、外螺纹以及连接的画法错误（含不必要的表达），并在指定位置根据螺纹规定画法画图。

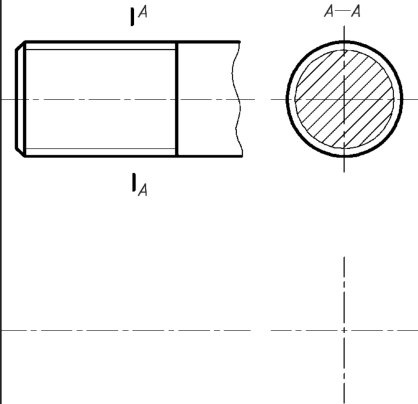

（1）外螺纹画法

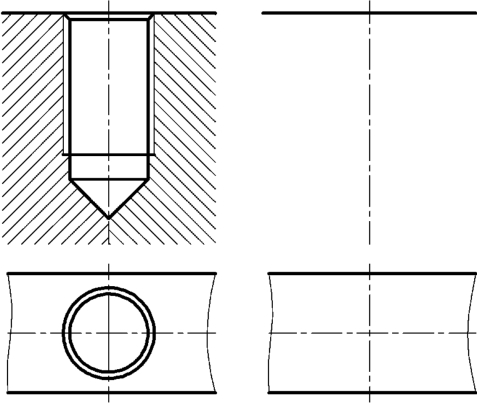

（2）不通孔内螺纹画法

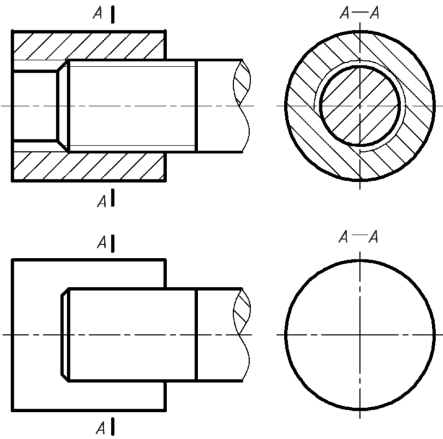

（3）螺纹连接的画法

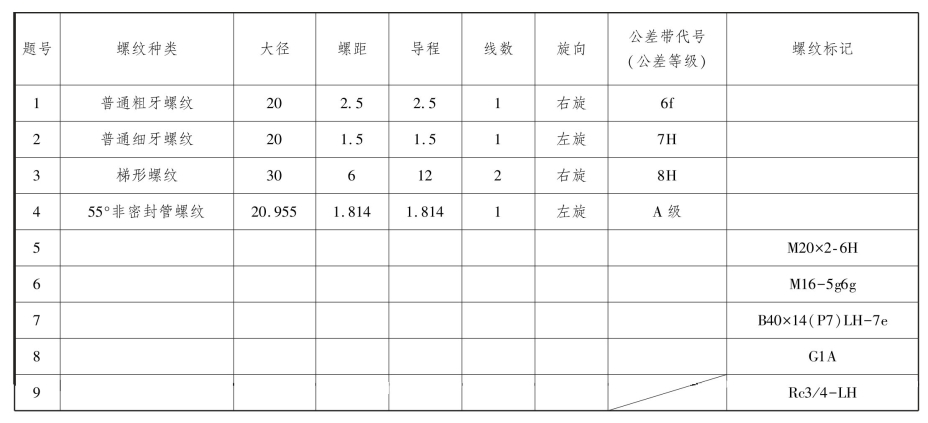

7-2　螺纹参数（标记）填空。1～4题根据螺纹种类及相关参数，写出螺纹标记（必要时需查表），并将螺纹标记在右侧对应题图中标注；5～9题根据给定的螺纹标记填写螺纹种类、大径等相关参数（必要时需查表）。

（1）普通粗牙螺纹标注

（2）普通细牙螺纹标注

（3）梯形螺纹标注

（4）55°非密封管螺纹标注

7-3　根据给定螺纹紧固件规格，写出标记；并按比例（简化）画法对图中相关参数填空。

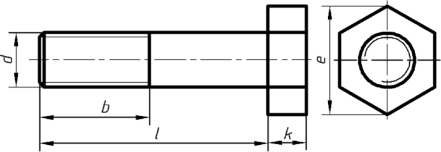

（1）六角头螺栓：规格d=M12，l=50。

标记：___________________；

例：b=__2__d=__24__mm；

k=________d=________mm；

e=________d=________mm。

（2）双头螺柱：规格d=M12，l=40，旋入机体bm=d。

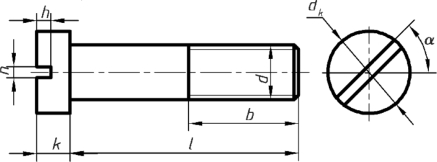

（3）开槽盘头螺钉（图为2∶1）：规格d=M6，l=25。

标记：___________________；

b=___d=___mm，k=___d=___mm；

n=___d=___mm，h=___d=___mm；

dk=___d=___mm，α=___°。

（4）Ⅰ型六角螺母：规格d=M12。

（5）平垫圈—A级：规格d=12mm。

标记：____________；

m=____d=____mm；

e=____d=____mm。

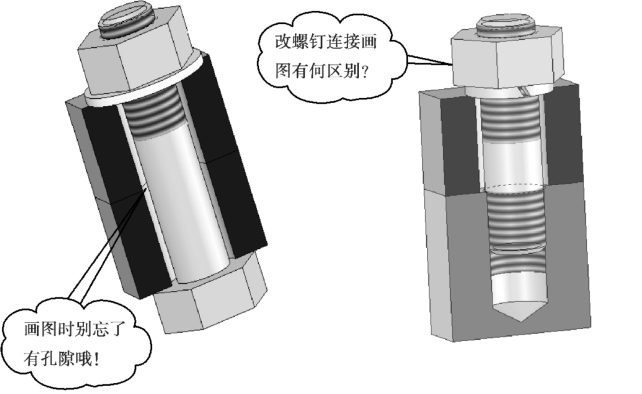

7-4　按比例（简化）画法完成螺纹紧固件规定画图。

（1）补全螺栓连接主俯视图漏线，补全左视图外形。

（2）补全螺柱连接（弹簧垫圈）主俯视图漏线。

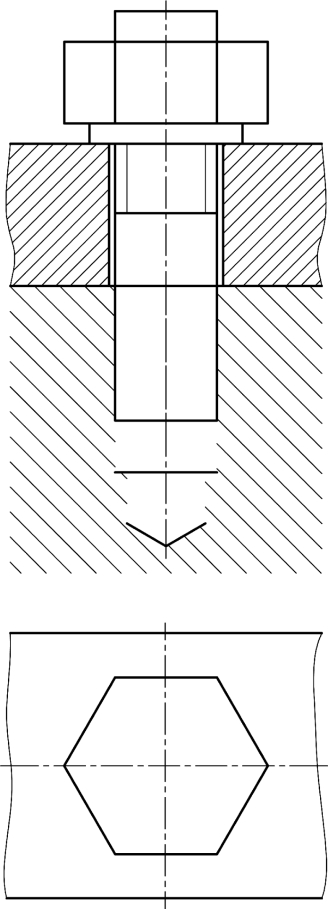

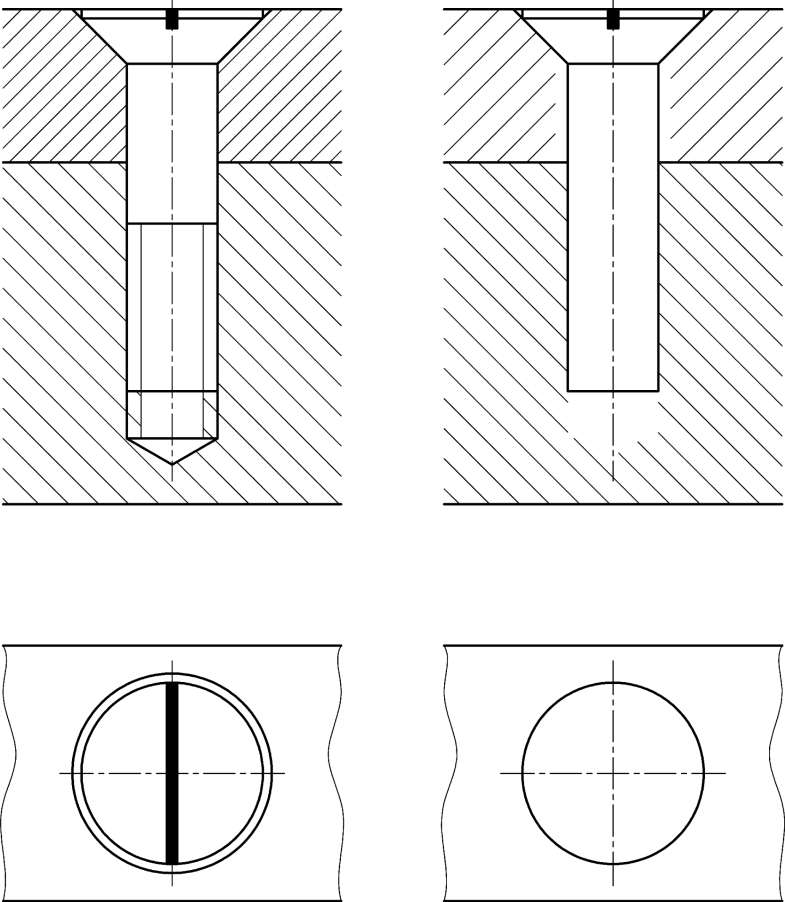

（3）分析螺钉（全螺纹）连接主俯视图画法错误（左侧），在右侧给出正确画法。

7-5　螺纹紧固件连接大作业

一、目的

巩固国家标准对螺纹结构的画法规定，掌握螺纹紧固件连接的比例（简化）作图方法。

二、内容

用比例（简化）画法作螺栓连接的三视图和双头螺柱连接的两视图（主、俯视图）。

1.已知螺栓M24、螺母M24、平垫圈24，两被连接件厚度均为40mm。

2.已知双头螺柱M20、螺母M20、弹簧垫圈20，被连接件（上板）厚度为40mm，机体（下板）厚度为50mm（材料为钢）。

三、要求

1.用A3图纸，横放，比例1∶1。

2.主视图画成全剖视图，其余画成视图（外形）形式；被连接件长、宽根据图纸参照习题7-4（1）、（2）自定。

3.根据给出的公称尺寸和被连接件厚度与材料，计算确定螺栓、螺柱的规格尺寸。

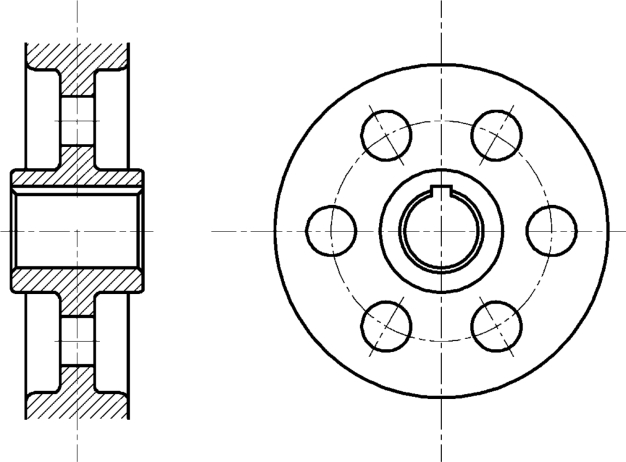

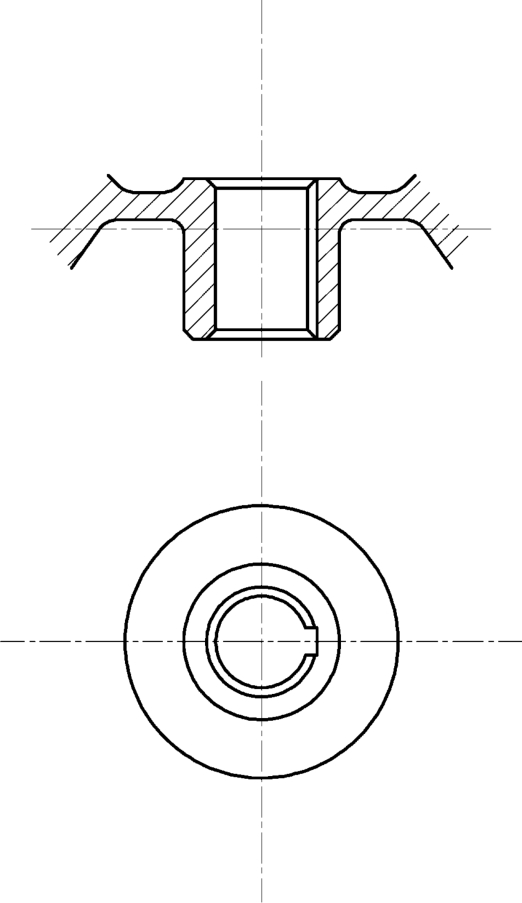

7-6　已知直齿圆柱齿轮m=3、z=30，试计算分度圆直径d、齿顶圆直径da、齿根圆直径df，填空并补全齿轮两视图（主视图画出齿廓端面倒角C2）。

分度圆直径：d=___________________mm

齿顶圆直径：da=___________________mm

齿根圆直径：df=___________________mm

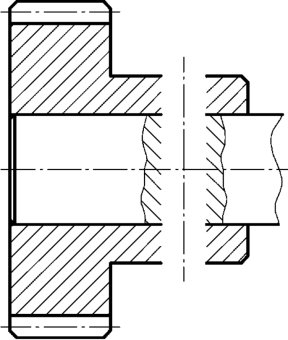

7-7　根据给定的相互啮合两齿轮不完全视图，补全直齿圆柱齿轮主、左视图啮合图（小齿轮为主动轮）。

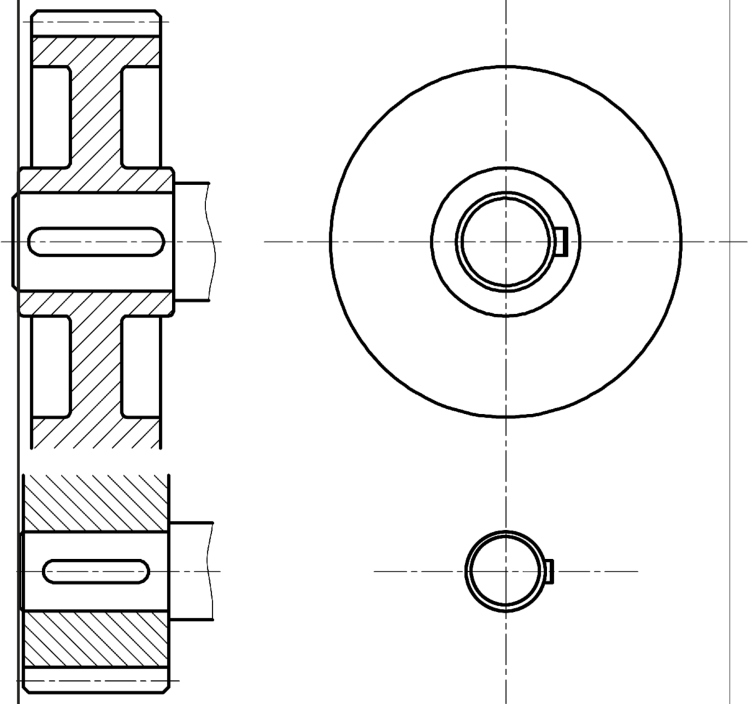

7-8※　已知直齿圆锥齿轮m=4mm、z=25，分度圆锥角δ1=45°，试计算齿轮的基本尺寸，完成齿轮视图（1∶1）。

7-9　键槽结构及键连接（轴、孔直径25mm，键长25mm，用A型普通平键连接）。

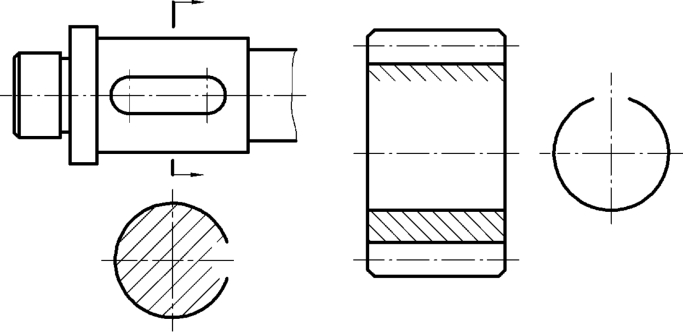

（1）查标准按1∶1比例完成轴和齿轮键槽部分的图线，并标注轴、孔及键槽部分的尺寸。

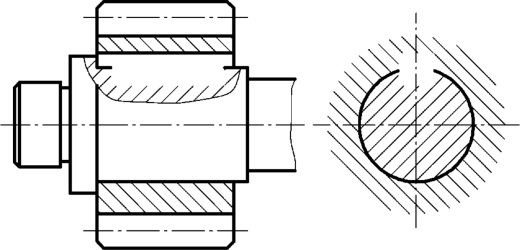

（2）将题（1）轴和齿轮用A型普通平键连接，按1∶1完成键连接后的图形并写出键的规定标记。

A型普通平键规定标记：___________________。

7-10　齿轮与轴用直径为10mm的圆柱销连接，查GB/T119.1选择适当长度的标准圆柱销（公差m6），按1∶1画出销连接的剖视图并写出圆柱销规定标记。

圆柱销规定标记：___________________。

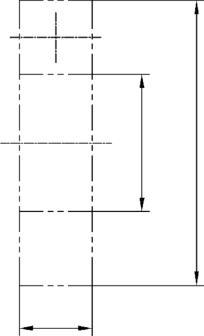

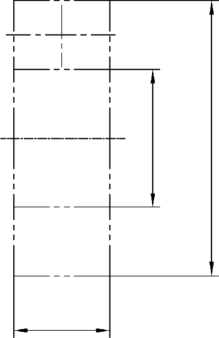

7-11　查表并按规定画法画出下列滚动轴承的剖视图，标注给出尺寸线的主要尺寸。

（1）滚动轴承6206GB/T297

（2）滚动轴承51306GB/T301

7-12　已知一圆柱螺旋压缩弹簧，支撑圈数为2.5圈、节距14.6，标记为：YA10×45×120GB/T2089，按规定画法画出该弹簧的剖视图。

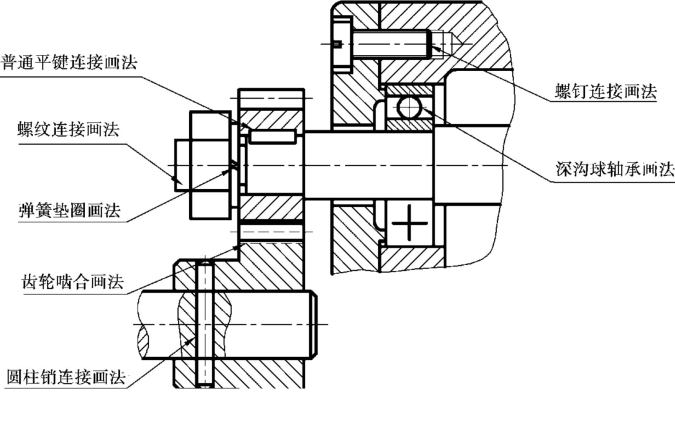

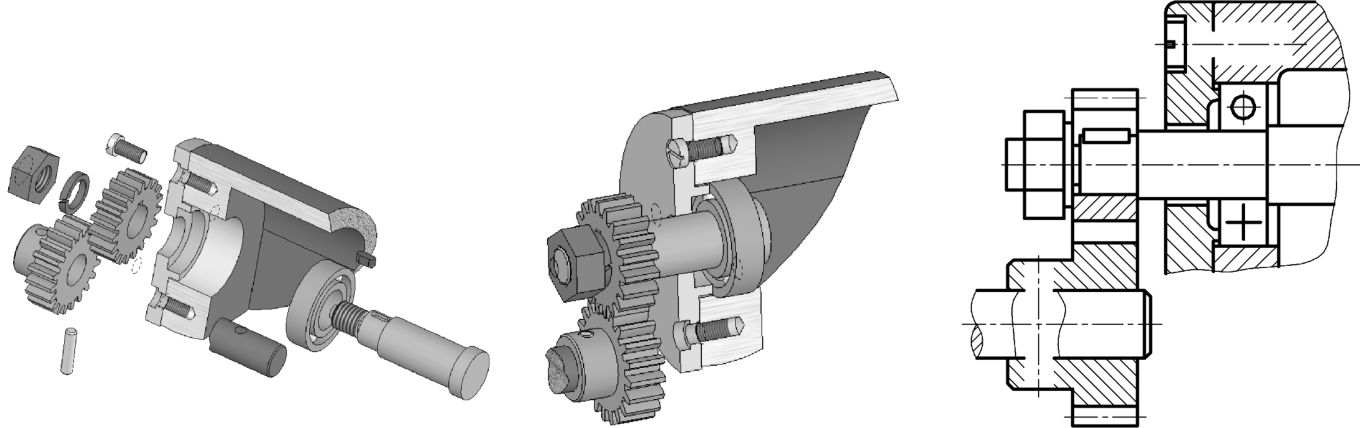

7-13☆　分析上图标准件（标准结构）、常用件画法错误，在下图中按规定画法完成上图指定部位的正确画法，并补全剖面线。
