第五章　轴测图

班级　　　　　学号　　　　　姓名　　　　　

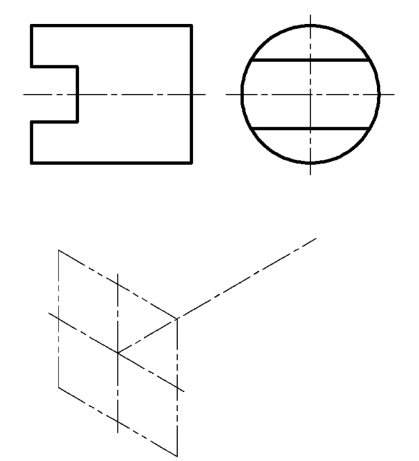

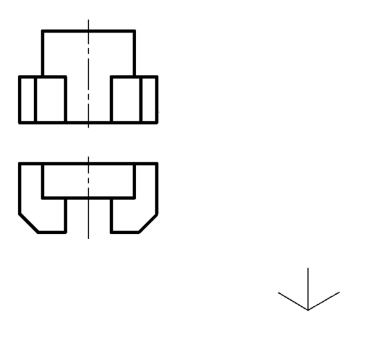

5-1　根据给定的视图画出正等轴测图。

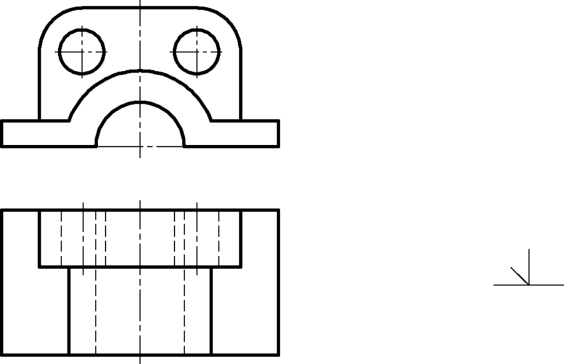

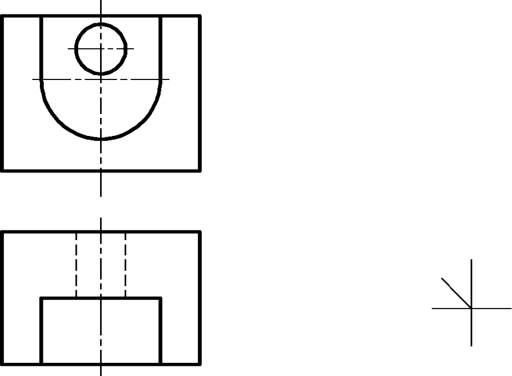

5-2　根据给定的视图画出正等轴测图。

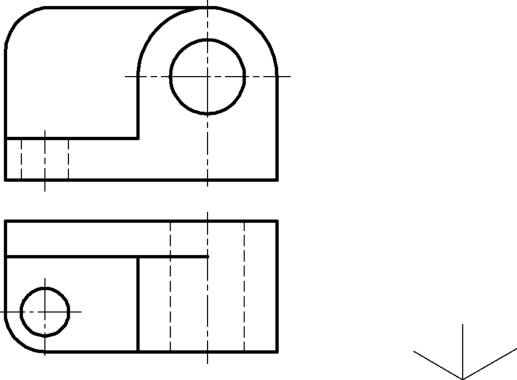

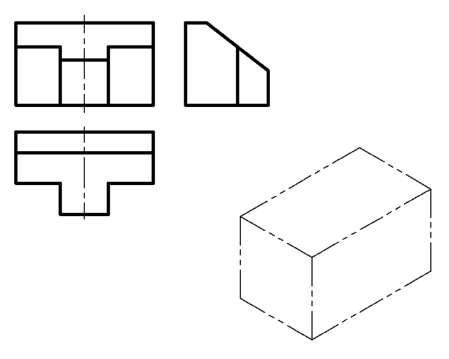

5-3　根据给定的视图画出正等轴测图。

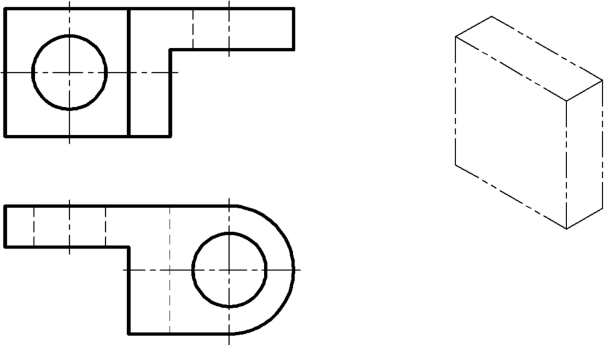

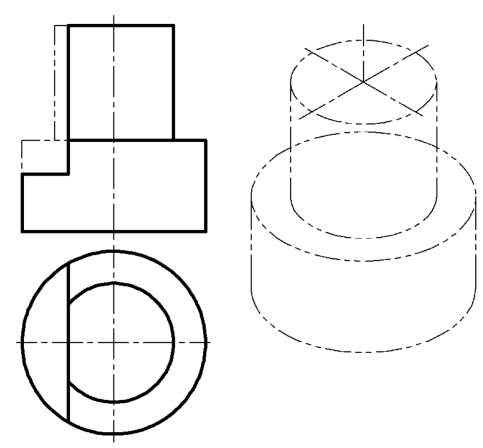

5-4　根据给定的视图画出正等轴测图。

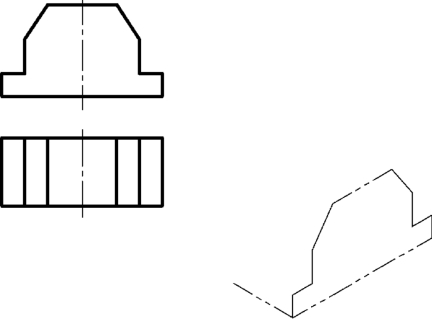

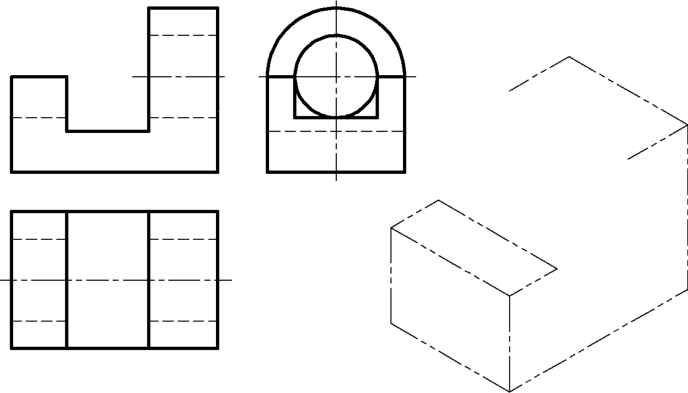

5-5　根据给定的视图画出正等轴测图。

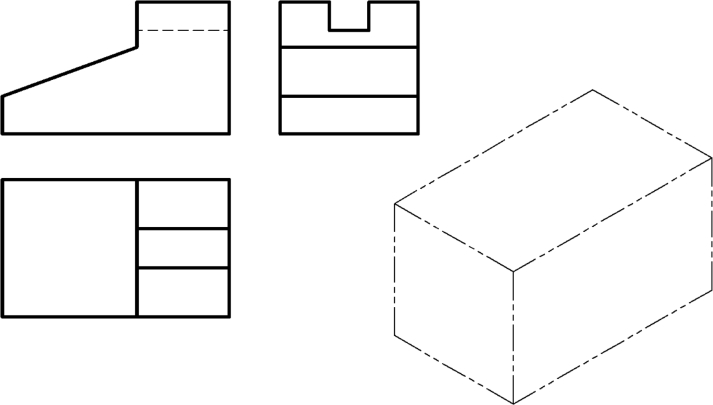

5-6　根据给定的视图画出正等轴测图。

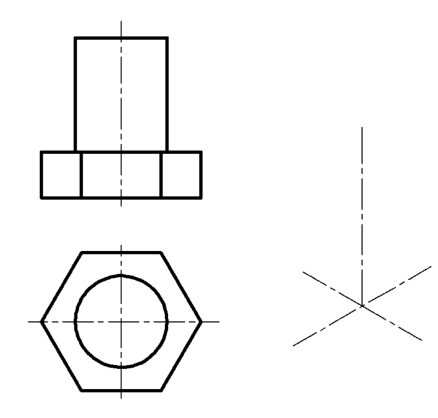

5-7　根据给定的视图画出正等轴测图。

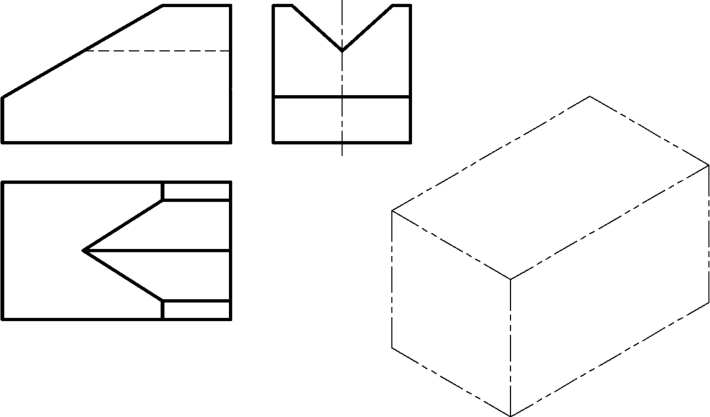

5-8　根据给定的视图画出正等轴测图。

5-9　根据给定的视图画出正等轴测图。

5-10　根据给定的视图画出正等轴测图。

5-11　根据给定的视图画出正等轴测图。

5-12　根据给定的两个视图补画出第三视图，并画出正等轴测图。

5-13　根据给定的视图画出斜二轴测图。

5-14　根据给定的视图画出斜二轴测图。
