二、无线电测向的基本原理

无线电测向机或无线电测向仪基本由测向天线、无线电信号放大器和指示器三部分组成。我国80米波段无线电测向机采用了两种天线，一种是磁性天线（如图4-7、图4-8所示），另一种是直立拉杆天线（如图4-9所示）。

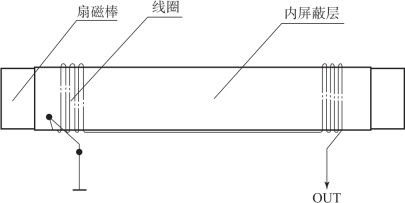

图4-7　磁性天线外形

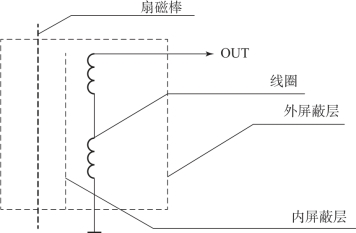

图4-8　磁性天线结构示意图

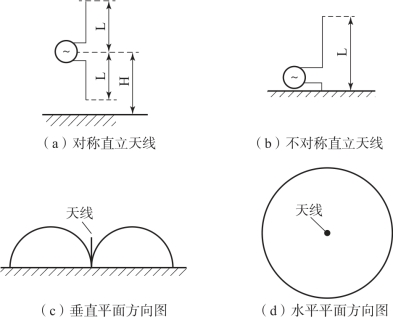

图4-9　直立拉杆天线及方向

磁性天线具有很强的聚集磁力线的物理能力，通过绕在磁棒上的线圈感应出电信号，经过放大器和耳机听到电台发射来的电波声音信号。但是磁性天线对来自不同方向的电磁波，其感应电势的变化却非常大。当磁性天线水平放置，磁性天线的垂直正面或负面对着电台时接收能力最强（如图4-10所示），测向机发出的声音最响，即收到信号的正值幅度和负值幅度是相同的，叫作两个大音面，但是相位则相反。磁性天线的轴线两端对准电台时耳机声音最小，甚至完全没有声音，叫作哑点。由于测向时哑点的指向精度很高，通常采用哑点的指向判方向线，这就是哑点测向。利用磁性天线确定电台所在的直线，可见磁性天线转动一周得到了一个“8”字形方向图（如图4-11所示），但是不能确定电台在直线的哪一边，这叫作测“双向”。这说明磁性天线具有双值性（两个大音面和两个哑点），仅有双值性的接收机是不能用来测向的。

图4-10　磁性天线与电波传播方向的关系

图4-11　磁性天线方向图

当磁性天线和直立天线组成复合天线，并且磁性天线的最大方向感应电势为正值1、直立天线感应电势也为1时，将两天线方向图叠加可以得到一个复合天线合成电势，获得一个心脏型方向图（如图4-12所示）。

图4-12　复合天线心脏方向图

这时，磁性天线一边的两电势极性相同，振幅则为两电势之和，理论上音量是原来的2倍。而磁性天线另一面的电势是负值，与直立天线的电势极性相反，两个电势相互抵消，理论上音量输出为0。结论是磁性天线转动一周只有一个方向信号最强，克服了磁性天线的双值性，获得了单值性的单方向性能。我们把信号强的这个面叫作单向大音面，简称大音面。应用大音面就可以确定电台在直线哪一边，这叫作定边。不过在测向中，大音面角度范很宽，方向指示不明显，只作为单向识别用。因此确定电台的单向后，必须去掉直立天线电势（松开单向开关按钮），再用磁性天线的哑点来测定隐信电台的方向线。

无线电波在空间传播的能量是有限的，传播距离越远，扩散面积越大，损耗也越大，信号强度也越弱。无线电测向机对于电磁波的接收能力同样有局限性。距离电台越近收到的无线电信号越强，离电台越远接收到的无线电信号越弱。距离远近与反映在测向机耳机中的声音大小有很重要的关系。

学习和掌握无线电测向原理不但可以测出准确的电台方向线，还可以判断电台的距离和具体坐标位置，完成无线电测向的考核任务。
