七段数码管（seven-segment indicator）由7段数码管拼接而成，每段有亮或不亮两种情况，改进型的七段数码管还包括一个小数点位置，采用turtle库并使用函数封装绘制七段数码管，显示当前系统日期和时间。

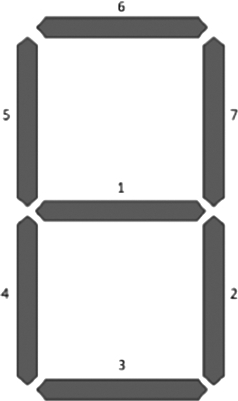

七段数码管的编号如图10-23所示。基本逻辑为画笔从1走到7，每一步画笔落下代表画或者是画笔抬起代表不画，最终形成1～9的数字排列。绘制起点在数码管中部左侧，无论每段数码管是否被绘制出来，turtle画笔都按顺序“画完”7个数码管。每个0～9的数字都有相同的七段数码管样式，因此，可以通过设计函数复用数字的绘制过程。

图10-23　七段数码管的绘制顺序

【例10.21】绘制数码管显示当前日期。

解析：通过turtle库函数绘制七段数码管形式的日期信息。该问题描述如下。①输入：当前日期的数字形式；②处理：根据每个数字绘制七段数码管表示；③输出：绘制当前日期的七段数码管表示。

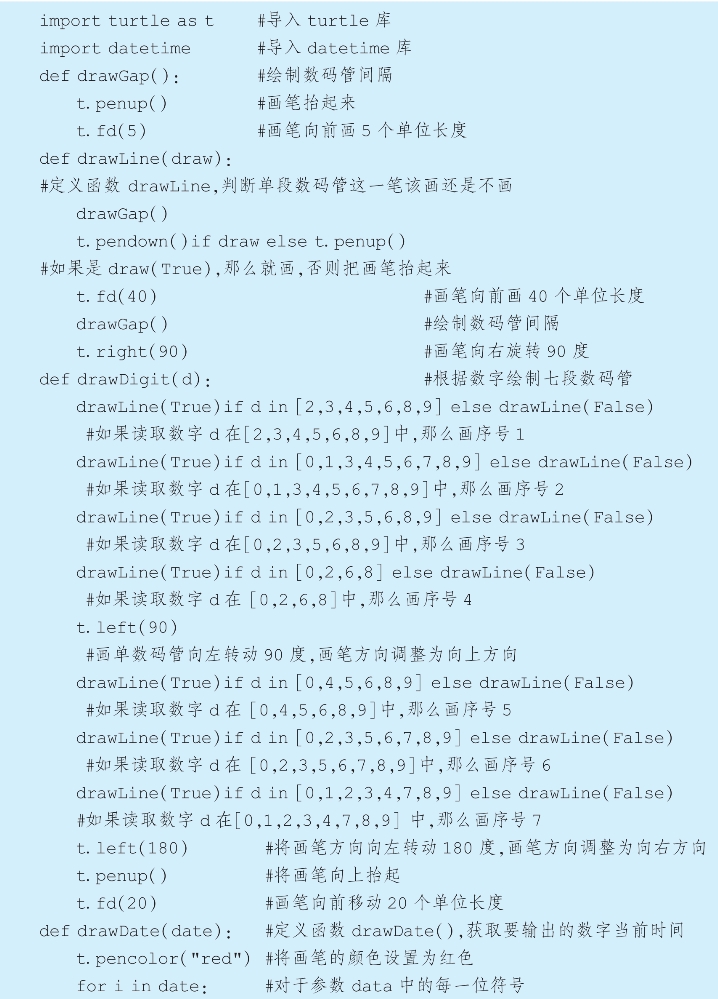

根据输入数字判断是否要绘制七段数码管最中间的横线，当需要绘制时，调用绘制函数drawLine（），参数赋值True；当不需要绘制时，参数赋值False。相据0～9数字结构，0、1、2这些数字需要绘制，其他不需要绘制。为了使代码模块化更好，实例代码中定义了draw-Date（）函数和main（）函数。其中，drawDate（）函数将更长数字分解为单个数字，进一步调用drawDigit（）分别绘制每个数字。main（）函数将启动窗体大小、设置画笔宽度、设置系统时间等功能封装在一起，但main（）函数并不体现单一功能，这种封装仅从提高代码可读性角度考虑。

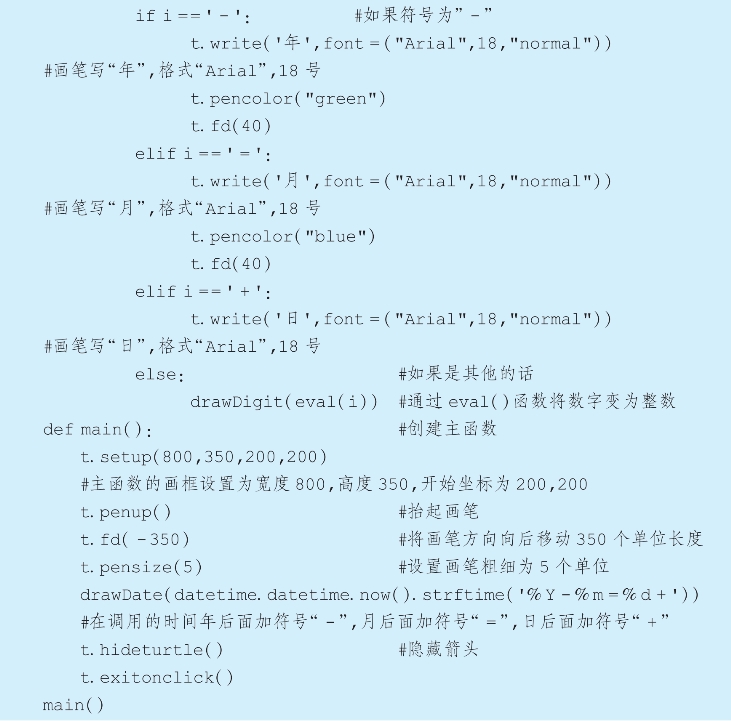

实例代码给出了图10-24的绘制风格，使用函数能大量复用代码，避免相同功能重复编写。

图10-24　实例代码显示当前日期的运行效果

扫码查看彩图
