三、浸水路堤边坡稳定性验算

桥头引道、河滩路堤或季节性水淹的路堤，路堤中的水位随河水位而升降。涨水时的水位呈凹曲线，动水压力对边坡有利。退水时堤中水位呈凸曲线，动水压力不利于边坡稳定。浸水路堤的水位状态和动水压力如图7-24所示。

浸水路堤除了重力、荷载和浮力外还有渗透动水压力的作用。动水压力作用于浸润线与滑动面间的面积的重心，方向与水力坡降线平行，其值为

式中　D——动水压力，kN/m；

　　　Ω——滑动面与浸润线间的面积，m2；

　　　I——水力坡度；

　　　γ0——水的容重，γ0＝9.8kN/m3。

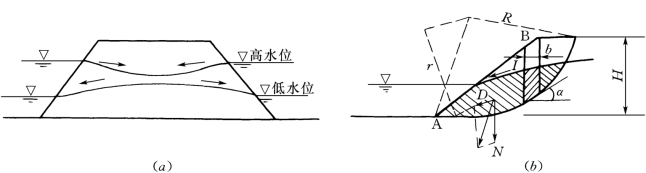

图7-24　浸水路堤的浸润曲线和动水压力图

（a）浸润曲线图；（b）动水压力图

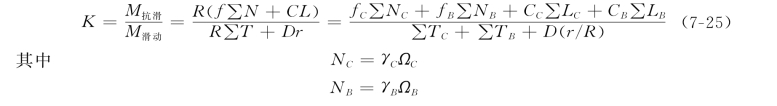

采用条分法验算的稳定系数为

式中　fC、CC和fB、CB——浸润线以上和以下土体的内摩擦角的正切（tanφ）和粘聚力；

　　　LC、LB——干燥和浸润土体圆弧的总长度；

　　　γC、γB——干燥和润湿土体的容重；

　　　ΩC、ΩB——干燥和润湿土条的断面积；

　　　r——动水压力至圆心的垂直距离。
