地下排水是排除土体的上层滞水或潜水。地下排水设施有盲沟、渗沟和渗井。

盲沟分纵向盲沟和横向盲沟两种。纵向盲沟可布置成单列或双列式，设在边沟底下，如图7-17所示。横向盲沟则与路线垂直，截除顺线路下流的地下水并排除路堤存水，降低地下水位。纵横向盲沟纵坡不小于1%～2%。

盲沟构造为矩形，中部用粗骨料（卵石），沟底为20～30cm厚的夯实不透水层，盲沟顶面可反贴草皮。

渗沟的排水量比盲沟大得多，常采用预制渗水管。水泥混凝土圆管的最小直径不宜小于20cm，带孔塑料渗水管直径宜为15cm。管的渗水孔径为1.5～2.0cm。反滤层应选用颗粒大小均匀的砂石材料，分层填筑，相邻层颗粒直径比不宜小于1∶4，层厚不宜小于15cm，砂石粒粒径小于0.15mm颗粒含量应小于5%。沟底纵坡应大于1%。

图7-17　路基纵向盲沟

（a）单列式；（b）双列式

渗井是将土基上层存水引入透水层，以降低地下水位高度。图7-18为盲沟、渗沟和渗井示意图。

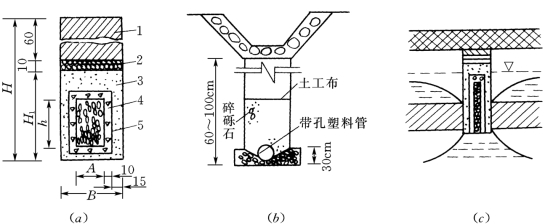

图7-18　地下排水构造（尺寸单位：cm）

（a）盲沟；（b）管式渗沟；（c）渗井
1—夯实粘土；2—双层反贴草皮；3—粗砂；4—石屑；5—砾石

图7-19
