沿着道路中线竖直剖切后展开即为路线纵断面（见图5-1）。由于自然因素的影响以及经济性要求，路线纵断面总是一条有起伏的空间线。纵断面设计的主要任务就是根据汽车的动力特性、道路等级、当地的自然地理条件以及工程经济性等，研究起伏空间线几何构成的大小及长度，以便达到行车安全迅速、运输经济合理及乘客感觉舒适的目的。

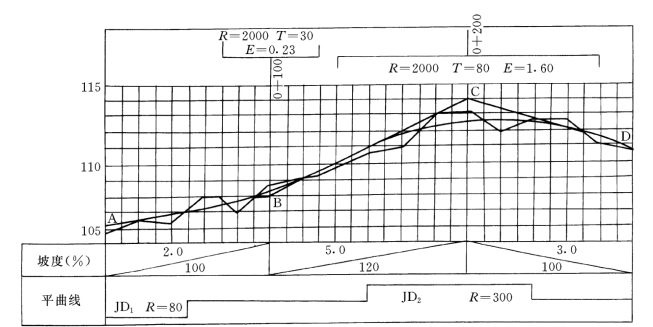

图5-1　路线纵断面示意图

纵断面图是道路纵断面设计的主要成果，也是道路设计的重要技术文件之一。把道路的纵断面图与平面图结合起来，就能准确地定出道路的空间位置。

在纵断面图上有两条主要的线：一条是地面线，它是根据中线上各桩点的高程而点绘的一条不规则的折线，反映了沿着中线地面的起伏变化情况；另一条是设计线，它是经过技术上、经济上以及美学上等多方面比较后定出的一条具有规则形状的几何线，反映了道路路线的起伏变化情况。纵断面设计线是由直线和竖曲线组成的。直线（即均匀坡度线）有上坡和下坡，是用高差和水平长度表示的。直线的坡度和长度影响着汽车的行驶速度和运输的经济以及行车的安全，它们的一些临界值的确定和必要的限制，是以通行的汽车类型及行驶性能来决定的。

为平顺过渡，在直线的坡度转折处要设置竖曲线，按坡度转折形式的不同，竖曲线有凹有凸，其大小用半径和水平长度表示。
