6.5.2　墙后有成层填土

一般情况下墙后土体均由几层不同性质的水平土层组成。在计算各点的土压力时，可先计算其相应的自重应力，在土压力公式中项zγ换以相应的自重应力即可，需注意的是土压力系数应采用各点对应土层的土压力系数值。具体的计算方法可查阅例题6.3。

【例题6.3】挡土墙高5 m，墙背直立、光滑，墙后土体表面水平，共分两层，各层土的物理力学指标如图6.15所示，求主动土压力并绘出土压力分布图。

【解】第一层的土压力强度

层顶面处：pa1=0

层底面处：

第二层的土压力强度

层顶面处：

层底面处：

主动土压力合力为

主动土压力分布图如图6.15所示。

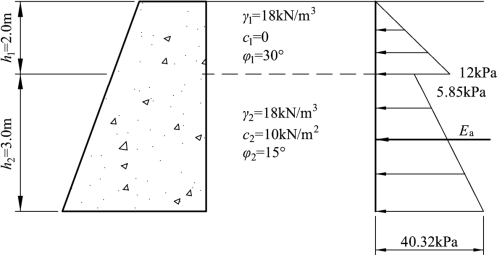

图6.15　例题6.3计算图
