1.6.2.2 3.2.2 室内压缩试验与压缩性指标
3.2.2 室内压缩试验与压缩性指标

1.压缩曲线

如前所述,土体积的压缩实际为孔隙体积的减少,故土的压缩变形可由孔隙比随压力的变化来衡量。土的孔隙比与压力之间的关系,可通过室内压缩试验来确定:把原状土样置入压缩仪(图3.1)的刚性护环中,土样上下各放一块透水石,通过加荷设施和加压板,逐级施加垂直荷载,随着孔隙水和气的挤出,土样仅产生竖向压缩而无侧向膨胀。待土样在每级荷载作用下压缩稳定后,用百分表测其变形量,并由此算出对应的孔隙比。

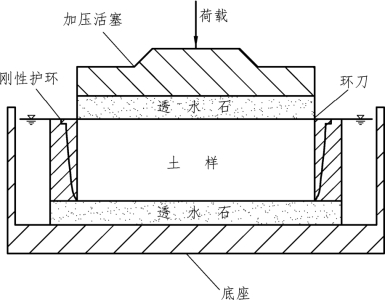

图3.1 侧限压缩仪

若已知土样的横截面积为A。设在压力p1作用下土样的高度为h1,孔隙比为e1。当压力从p1增加到p2产生压缩量s并达稳定后,孔隙比从e1减小到e2,高度从h1减小到h2=h1-s(图3.2)。由于土在试验过程中不能侧向变形,根据受压前后土粒体积和土样横截面积均不改变的条件导出

由上式可得

式(3.1a)是在侧限条件下计算土的压缩量的基本公式。

由式(3.1a)还可得

根据式(3.1b),只要测得土样在各级压力pi作用下的稳定压缩量si后,就可算出相应的孔隙比ei,从而建立压力与孔隙比的关系曲线,称为土的压缩曲线。压缩曲线可按两种方式绘制,一种是用普通直角坐标绘制的e-p曲线(图3.3a),另一种是用半对数直角坐标绘制的e-lgp曲线(图3.3b)。

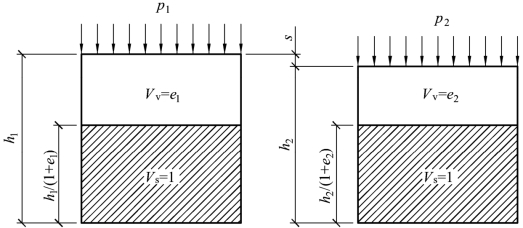

图3.2 土样压缩示意

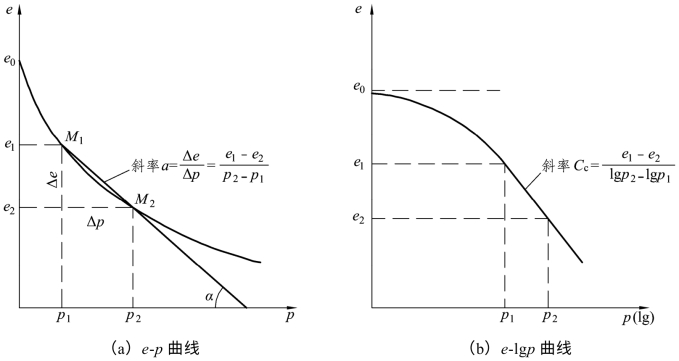

图3.3 土的压缩曲线

用试验方法研究土的压缩性,应力求试验条件与土的天然状态和实际受力条件相适应。室内压缩试验的试验条件虽不能完全符合土的实际工作情况,但实践表明,这种试验还是很有价值,能为评定土的压缩性和计算地基的变形提供必要的参数。

2.压缩性指标

1)压缩系数

压缩曲线反映了土的压缩特性,不同的土,压缩曲线的形状不同。曲线陡者表示压力变化时孔隙比变化大,即土的压缩性大;反之,压缩性小。因此,可用曲线的斜率来衡量土的压缩性,e-p曲线上任一点的斜率可用下式表示:

式中负号表示随着压力p的增加,e逐渐减少。当压力变化不大时,可近似地用直线(割线段M1M2代替该段压缩曲线,则该直线的斜率a,称为土的压缩系数,用下式表示:

式(3.2b)称为压缩定律,它表明:在压力变化不大时,孔隙比的变化与压力的变化成正比。a的因次为p的倒数,常用kPa-1或MPa-1表示。

压缩系数是表示土的压缩性大小的主要指标。压缩系数愈大,表示土在某压力范围内孔隙比减少愈多,压缩性就愈大。但从图3.3(a)可以看出,同一种土的压缩系数并非常数,而是随p1、p2取值的不同而变化的。为了便一比较,实用中常以p1=100 kPa至p2=200 kPa时的压缩系数a1~2作为土的压缩性的判断指标:

a1~2<0.1 MPa-1 低压缩性土

0.1 MPa-1≤ a1~2<0.5 MPa-1 中压缩性土

a1~2≥0.5 MPa-1 高压缩性土

压缩系数也是计算地基变形量的重要指标,在工程实际中,按式(3.2b)计算时,一般以自重应力作为p1,以自重应力与附加应力之和作为p2。由于地基中不同深度处的p1、p2不同,故压缩系数随深度是变化的。

2)压缩指数

从图3.3(b)可见,半对数压缩曲线e-lgp曲线的后段,对于软土近似于直线,其斜率Cc称为压缩指数,用下式表示:

式中:Cc为无因次量,与压缩系数a一样,是土的压缩性指标的另一种表示形式。压缩指数的值愈大,土的压缩性愈强,一般Cc<0.2属低压缩性土,Cc>0.4为高压缩性土。但不同的是,a随初始压力和压力增量而变,而Cc在较大的压力范围内却是常量。因此,试验时对斜率的精度要求较高,否则误差很大。

3)压缩模量

土的压缩模量Es定义为:在侧限条件下土的竖向附加应力σz与相应竖向应变εz之比,即:

根据侧限压缩试验结果,可推导出压缩模量Es与压缩系数a之间的关系。如前所述,当土从自重应力p1增至外荷作用下的应力p2(自重应力和附加应力之和)时,相应孔隙比从e1减至e2,则竖向应变εz,可由式(3.1a)得

代入式(3.4)得

由式(3.2b)得

实用中可根据对应于a1~2的Es大致评定土的压缩性:

Es>15 MPa 低压缩性土

15 MPa> Es≥4 MPa 中压缩性土

Es<4 Mpa 高压缩性土

应当注意,Es与其他建筑材料的弹性模量相似,都是受力方向的应力与应变之比。但土在压缩试验时不能侧向膨胀,所以土的压缩模量Es与其他材料在无侧限条件下的弹性模量E有本质区别。

【例题3.1】某土样的室内压缩试验结果见例表3.1。

表3.1 例题3.1表

(1)试绘出e-p曲线,计算压力为100~200 kPa间的压缩系数和压缩模量并判断其压缩性;(2)试绘出e-lgp曲线并确定压缩指数。

【解】(1)绘e-p曲线见图3.4(a)。

因为a1~2>0.5 MPa-1

所以该土为高压缩性土。

(2)绘e-lgp曲线见图3.4(b)。从图中可见曲线后段近似为直线,故压缩指数为常数。

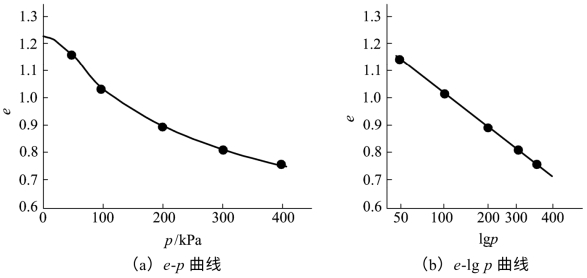

图3.4 土样压缩曲线

3.回弹与再压缩曲线

在室内压缩试验时,如果在加载后,逐级进行卸载,可得土的回弹曲线;但若卸载后,又重新加载,则再压缩曲线将大致循回弹曲线,直到接近初始压缩曲线,才又循其方向发展(图3.5)。从图中可见,压缩曲线与回弹曲线并不重合,说明土在卸荷后,变形不能全部恢复,故土不是理想弹性体,其变形包括弹性变形和残余变形两部分。

土的弹性变形是指土在压力解除后可以恢复的那部分变形,如结合水膜的变形、封闭气体的压缩和土粒本身的弹性变形等。土的残余变形是指压力解除后不能恢复的那部分变形,如土粒和结构单元的相对位移、孔隙中水和气体被挤出以及结构单元的破坏和土粒被压碎等。试验表明,土的残余变形比弹性变形大得多。

从图3.5还可见,回弹和再压缩曲线比初始压缩曲线平缓,说明土体经过一次压缩和回弹后,压缩性已降低,故应力历史对土的压缩性能有较大影响。了解土的这种特性,可利用其对原来压缩性大的地基进行预压,以减小地基的变形量。对预估某些开挖量大,开挖时间长的基础沉降时,亦应考虑土减压回弹的影响。另外,还可以利用图3.5中的e-lgp曲线,分析应力历史对土压缩性的影响。

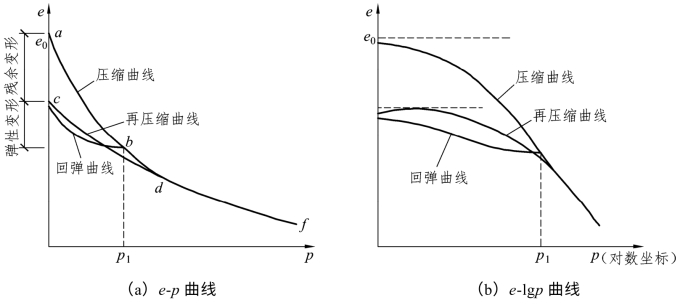

图3.5 土的回弹和再压缩曲线
