二、熟悉调研

1.调研内容

图3-53　挡烟垂壁设置位置

1）挡烟垂壁设置位置（图3-53） 设置在高层或超高层大型商场、写字楼及仓库等场合的顶部，能有效阻挡烟雾在建筑顶棚下横向流动。

2）排烟窗设置位置（图3-54） 设置在外墙上，排烟窗应在储烟仓以内或室内净高度的1/2 以上，沿火灾烟气的气流方向开启。

图3-54　排烟窗设置位置

3）防火门设置位置（图3-55） 设置在防火分区间、疏散楼梯间、垂直竖井等，是具有一定耐火性的活动防火分隔物。

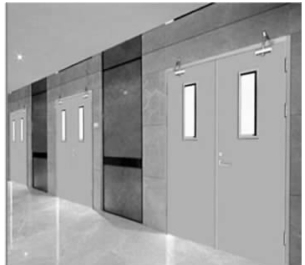

图3-55　防火门设置位置

4）防火卷帘设置位置（图3-56） 设置在消防电梯前室，自动扶梯周围，中庭与每层走道、过厅、房间相通的开口部位，以及代替防火墙需设置防火分隔设施的部位等。

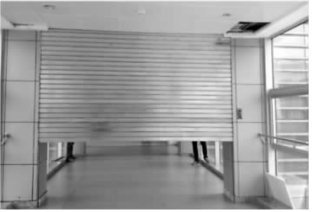

图3-56　防火卷帘设置位置

2.功能测试

1）防火门

（1）目的：通过测试检查当防火门自动或者手动启动时，相应消防设备应该动作，并有反馈信号。

（2）测试方法：常开式防火门通常由防火门释放开关控制，通常安装在墙上或自制的支架上，当拉或按手动释放金属小拉手时，防火门门扇依靠闭门器弹力及顺序器作用将门关闭。常开式防火门释放开关一般与感烟探测器联动。探测器探测到火灾信号时，通过总线报告给火灾报警控制器，联动控制器按事先的设定发出动作指定，联动模块动作，接通电源，开关被释放，防火门借助闭门器弹力自动关闭（图3-57）。

2）防火卷帘

（1）目的：通过测试检查当防火卷帘自动或者手动启动时，相应消防设备应该动作，并有反馈信号。

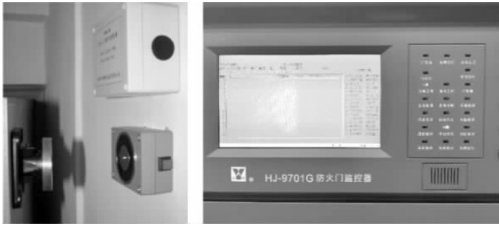

图3-57　常开式防火门测试

（2）手动操作方式：主要是利用卷帘上部储藏箱内的圆环式铁链条进行操作（图3-58）。

图3-58　防火卷帘手动操作

图3-59　防火卷帘电动操作

（3）电动操作方式：主要利用设置在卷帘门两侧的电动开关按钮进行（图3-59）。

（4）中控室操作方式：主要是由消防控制室值班人员利用联动控制设备上的操作按钮直接启动电开关进行（图3-60）。

图3-60　防火卷帘中控室操作

图3-61　防火卷帘温控释放

（5）温控释放性方式：卷帘应装配温控释放装置，感温元件周围温度达到73℃±0.5℃，释放装置动作，卷帘依自重下降关闭（图3-61）。
