浆纱机由轴架退绕、上浆装置、烘燥装置和车头卷绕装置四大部分组成。在如图11-12所示的烘筒式浆纱机中，经轴1 支撑在经轴架2 上，在引纱辊3 的牵引下，经纱从经轴1 引出，进入双浆槽8 中上浆，经纱在拖引辊12 的拖引下引出浆槽后，经过湿分绞棒7，进入预烘房9 和烘房10 以达到所需的回潮率，最后被卷绕到织轴14 上。由图11-12 可见，浆纱机由四大部分、若干个单元组成，而且还有诸多传动辊和辊筒，这是浆纱机的显著特点。

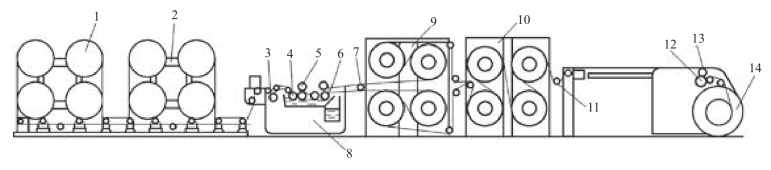

图11-12　烘筒式浆纱机工艺流程

1—经轴　2—经轴架　3—引纱辊　4—浸没辊　5—压浆辊　6—上浆辊　7—湿分绞棒　8—浆槽　9—预烘房　10—烘房　11—张力辊　12—拖引辊　13—测长辊　14—织轴
