精梳机虽有多种机型，但其工作原理基本相同，即棉丛的两端轮流被握持，另一端被反复梳理，梳理过的棉丛与分离罗拉倒入机内的棉网接合，再将棉网输出机外。

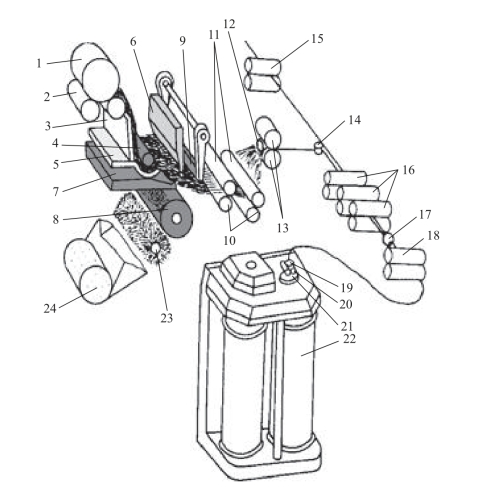

如图2-12 所示，棉卷1 放在一对承卷罗拉2 上，随承卷罗拉的回转而退解棉层，经导卷板3 喂入置于钳板上的给棉罗拉4 与给棉板5 组成的钳口之间。给棉罗拉周期性间歇往复摆转，每次将一定长度的棉层（给棉长度）送入上钳板6 与下钳板7 组成的钳口。上下钳板作周期性的前后摆动，在向后摆动的中途，钳口闭合，有力地钳持棉层一端，使钳口外的棉层呈悬垂状态。此时，锡林8 上的梳针面恰好转至钳口下方，针齿逐渐刺入棉层进行梳理，清除棉层中的部分短绒、结杂和疵点。随着锡林针面转向下方位置，嵌在针齿间的短绒、结杂、疵点等被高速回转的毛刷23 清除，经风斗吸附在尘笼24 的表面，或直接由风机吸入尘室。锡林梳理结束后，随着钳板的前摆，须丛逐步靠近分离罗拉10、11 的钳口。与此同时，上钳板逐渐开启，梳理好的须丛因本身弹性而向前挺直，分离罗拉倒转，将前一周期的棉网倒入机内，当钳板钳口外的须丛头端到达分离钳口后，与倒入机内的棉网相叠合，然后由分离罗拉顺转输出。在张力牵伸的作用下，棉层挺直，顶梳9 插入棉层，被分离钳口抽出的纤维尾端从顶梳片针隙间拽过，纤维尾端黏附的部分短纤、结杂和疵点被阻留于顶梳针后边，待下一周期锡林梳理时除去。当钳板到达最前位置时，上下钳板分离，钳口内不再有新的纤维进入，分离结合工作基本结束。之后，钳板开始后退，钳口逐渐闭合，准备进行下一个工作循环。由分离罗拉输出的棉网，穿过喇叭口12 并聚拢成条后从一对输出罗拉13 之间通过。各眼输出的棉条分别绕过导条钉14 转向90°，进入曲线牵伸装置16 牵伸后，精梳条由一根输送带托持着通过一对检测压辊19 及圈条集束器20 圈放在条筒22 中。

1—棉卷　2—承卷罗拉　3—导卷板　4—给棉罗拉　5—给棉板　6—上钳板　7—下钳板　8—锡林　9—顶梳　10，11—分离罗拉　12—喇叭口　13—输出罗拉　14—导条钉　15—曲线牵伸装置　16—牵伸罗拉　17—纤维集束喇叭　18—集束罗拉　19—检测压辊　20—圈条集束器　22—条筒　23—毛刷　24—尘笼

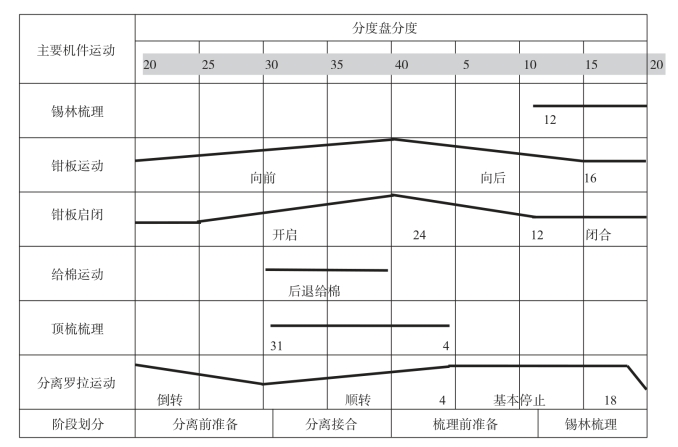

精梳机的钳板前后往复运动一次，锡林同时也旋转一圈，称为一个运动周期或称为一个钳次。精梳机的一个运动周期可分为四个阶段。

1.锡林梳理阶段

如图2-13 所示，锡林梳理阶段是指从锡林第一排针开始梳理，到末排针脱离棉丛为止。在这一阶段中，上、下钳板闭合，牢固地握持须丛，钳板的运动是先向后再向前；锡林梳理须丛前端，排除短绒和杂质；给棉罗拉停止给棉；分离罗拉处于基本静止状态；顶梳先向后再向前摆，但不与须丛接触。

2.分离前的准备阶段

如图2-14 所示，分离前的准备阶段是指锡林梳理结束到须丛开始与棉条分离为止的运动。在这一阶段，上、下钳板继续向前运动，且由闭合状态逐渐开启；锡林对须丛的梳理结束；给棉罗拉开始给棉；分离罗拉由静止开始倒转，将棉网倒入机内，准备与钳板送来的刚梳理过的须丛结合；顶梳继续向前摆动，但仍未插入须丛梳理。

3.分离接合阶段

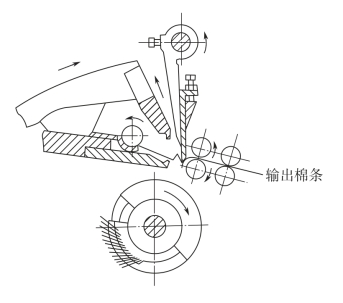

如图2-15 所示，分离接合阶段是指从梳理好的须丛开始分离到分离结束为止的运动。这一阶段中，上、下钳板继续向前运动，钳口增大；顶梳向后摆动，插入须丛梳理，将棉结、杂质及短纤维阻留在顶梳后面的须丛中，在下一个工作循环中被锡林带走；分离罗拉顺转，将钳板送来的纤维牵引出来，并叠合在原来的棉网尾端，实现须丛与喂入棉条的分离、与输出棉条的接合；给棉罗拉继续给棉。

4.锡林梳理前的准备阶段

如图2-16 所示，锡林梳理前的准备阶段是指从分离结束到下一次锡林开始梳理期间的运动。在此期间，上、下钳板向后摆动并逐渐闭合，锡林第一排针逐渐接近钳板下方，准备梳理；给棉罗拉停止给棉；分离罗拉继续顺转输出棉网，并逐渐停止旋转，顶梳向后摆动，逐渐脱离须丛。
