电子测压蛋的结构如图2所示。它主要包括壳体、端盖、传感器、电路模块及电源等。其工作原理如图3所示。被安置在膛内的压电式压力传感器,把发射时所受到的火药气体的压力作用转换成电荷量信号,送给信号适配放大器转换成电压信号并放大。输出信号的一路被送到A/D变换器,进行模数转换,并在控制器的控制下写入存储器;而另一路则被送到触发电路。当信号达到触发电平时,该电路向控制器输出一个逻辑脉冲,指示膛压作用的到来。控制器按照事先设定的规律记录膛压信号,并在采集过程结束后,使测压蛋处于低功耗状态。最后,通过接口电路,计算机把蛋内数据读出,进行分析处理。

电子测压蛋由蛋内电源供电。一旦接通电源,它就处于待触发状态。负延时记录方式使它能完整地记录膛压信号。通过蛋内超声电源控制器,外部超声源可以非接触地控制蛋内电路电源的接通与断开。

图2　电子测压蛋的结构

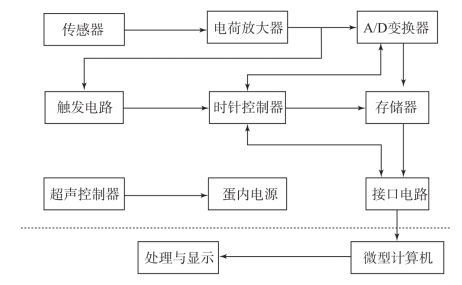

图3　电子测压蛋的工作原理
