4.6.1　大型溶洞分类、分级及勘察方法

1）大型溶洞分类、分级

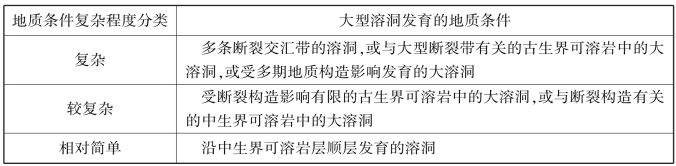

①大型溶洞发育的地质条件或成因十分复杂，按形成的地质条件复杂程度可划分为复杂、较复杂、相对简单3 种类型，见表4.24。

表4.24　大型溶洞按地质条件复杂程度分类表

②大型溶洞可按洞顶坍塌后果、地下水病害、地基地质条件和偏压现象复杂程度进行分级。

a.大型溶洞按洞顶坍塌后果可分为严重、较严重、有限三级，见表4.25。

表4.25　大型溶洞按洞顶坍塌后果分级表

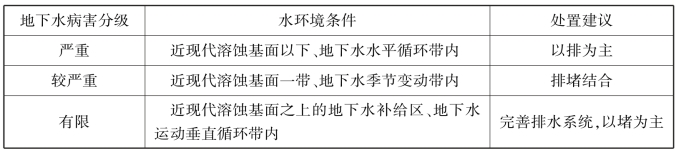

b.大型溶洞按地下水病害等水环境影响程度分为严重、较严重、有限三级，见表4.26。

表4.26　大型溶洞按地下水病害等水环境影响程度分级表

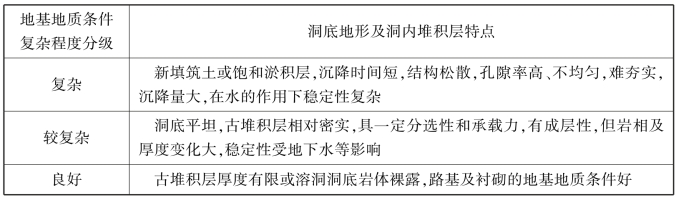

c.大型溶洞按地基地质条件复杂程度可分为复杂、较复杂和良好三级，见表4.27。

表4.27　大型溶洞按地基地质条件复杂程度分级表

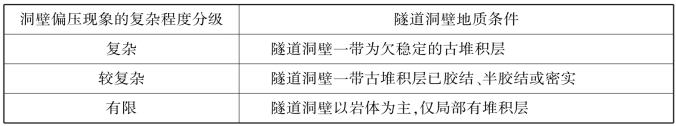

d.大型溶洞按隧道洞壁偏压现象的复杂程度可分为复杂、较复杂和有限三级，见表4.28。

表4.28　大型溶洞按隧道洞壁偏压现象的复杂程度分级表

2）隧道施工阶段大型溶洞一次性勘察方法

①准确测量、复核洞穴的各地质要素。

a.复核大型溶洞所处的区域地质环境，褶曲的规模、性质、轴向、完整性和断裂性质、规模、产状、数量等；

b.控制大型溶洞的形态特征、延伸方向、洞高与隧道的空间关系；

c.查明洞底堆积层岩性、厚度、分布范围、粒度、级配、密实度、胶结情况及渗透性等；

d.查明地下水溢出位置及高程、溢出口涌水量，地下水物理性质，地下水排泄方式、排泄口高程以及排泄量；

e.分析、查明、评价洞顶坍塌的控制性因素、继续坍塌的可能性和潜在危害，隧道洞壁偏压现象、严重程度及其里程，洞体地基地质条件，地下水等水环境条件等。

②布设一次性专门勘察。

a.定量评价大型洞穴洞顶坍塌、隧道偏压、地基地质条件及防排水条件；

b.评价隧道通过大型洞穴的施工地质条件，提出施工阶段和运营阶段的安全保障措施建议。

c.编制勘察报告，为施工图设计处置大型溶蚀洞穴地质问题提供必备的地质依据和参数。
