3.7.2　沿线筑路材料勘察

公路工程建设需要大量的岩、土、水等建筑材料，山区公路建设还有建筑材料运输不便的困难，而山区常常具有丰富的岩、土、水资源，合理开发、利用，是保护环境和降低造价的重要举措，沿拟建公路及附近布置沿线筑路材料勘察是山区公路勘察的任务之一。

1）沿线筑路材料勘察原则

山区公路沿线筑路材料勘察应探明公路工程沿线筑路材料的种类、质量、数量、产地的开采运输条件和现状，为满足工程建设需要，筑路材料勘探应有较高的保证率。

沿线筑路材料勘察以调查为主，重点对重要产地、新开料场建筑材料开展有侧重的地质测绘和勘探试验，以达到探明储量和实际储量的误差率小于10%的目标，同时在筑路材料料场选址、开采方法和行为等方面都必须遵循维护地质环境安全的原则。

山区公路施工用水应遵循利用地表水为主的方针，在地表水缺乏的干旱缺水区才布设供水水文地质勘察或开挖探采结合水井，以满足工程施工需要。

2）沿线筑路材料初步勘察

（1）勘察范围

沿线筑路材料初步勘察的范围：沿路线的产地、料场或交通运输条件优良的相邻地区的材料产地和料场。

（2）勘察精度及工作量

①沿线筑路材料调查精度为1∶2 000 ～1∶10 000。

②稀缺或主力重点料场垂直岩层走向布设勘探断面1 ～2 条，断面上的钻探工程、轻型勘探工程、刻槽采样点、地质观测点等数量不少于3 个。

③稀缺或重点料场采样进行物理力学指标、矿物成分鉴定和检测，采样试验数量成果不少于3 组。

④调查施工用水水源地，并进行动态观察和采样化验。

（3）技术要求及评价内容

①收集沿线筑路材料料场资料，调查主要料场的位置及筑路材料、种类、质量、数量、开采现状及运输条件；

②布设1∶2 000 ～1∶10 000 主要料场及产地地质调查和地质纵断面测量：

a.基本查明筑路材料的种类、数量、质量、开采运输条件、权属等；

b.基本查明黏性土等材料的成因类型、岩性、结构、厚度及适用性；

c.基本查明开采活动引发次生灾害的风险。

③根据现行《公路工程地质勘察规范》第5.15.7、第5.15.8 和第5.15.9 条的规定，评价筑路材料的质量及适用性。

④布设勘探工程，复核稀缺或主力重点料场筑路材料的储量。

⑤评价稀缺或主力重点料场的开采运输条件。

⑥开展1∶10 000 区域水文地质及水环境调查，评价施工用水水源地。

⑦评价筑路材料开采对地质环境的影响。

⑧结合沿线筑路材料及施工用水条件的开采、利用条件，提出相关建议。

（4）主要成果

①沿线筑路材料（含施工用水）初步勘察报告和筑路材料料场及产地评价表，见表3.32。

②1∶10 000 沿线筑路材料施工用水水源地分布图。

③1∶2 000 主要料场或产地地质分布平面图。

④1∶2 000 主要料场或产地地质勘察断面图。

⑤沿线筑路材料试验报告。

⑥沿线供水水源水质试验报告。

⑦勘探钻孔地质柱状图、轻型勘探工程展示图等。

⑧各种汇总表、统计表。

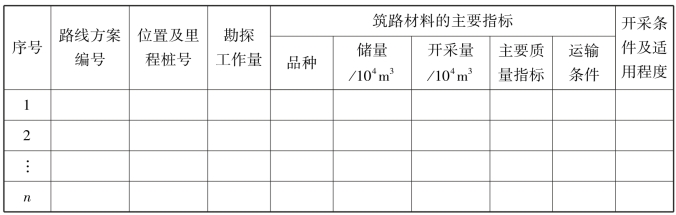

表3.32　沿线筑路材料（含施工用水）产地初步勘察评价表

3）沿线筑路材料详细勘察

（1）勘察范围

沿线筑路材料详细勘察的范围：审定筑路材料料场及产地。

（2）勘察精度及工作量

①稀缺材料料场、主力重点料场、新拓料场开展1∶500 ～1∶1 000 料场地质测绘及断面测量。

②稀缺材料料场、主力重点料场或新拓料场布设勘探线网，勘探网间距：厚度大、地质条件较稳定料场的勘探间距为100 ～200 m，地质条件较复杂料场的勘探间距为50 ～100 m，厚度薄或数量有限的复杂料场的勘探间距不超过50 m。

③每条勘探线的钻孔数量不少于3 个，勘探钻孔揭露深度达有用材料底板以下3 m。

④供水水文地质调查精度为1∶10 000，地下水供水源地布设供水水文地质钻孔2 ～3个，并采水样化验。

⑤稀缺材料料场、主力重点料场、新拓料场及产地开展地面物探探测，探测断面的位置及精度应与勘探断面一致。

（3）技术要求及评价内容

①开展1∶500 ～1∶2 000 沿线筑路材料料场及产地地质测绘和断面测量，定点复核既有沿线筑路材料料场及产地的材料种类、数量、质量、开采运输条件等初步勘察成果。

②针对重要料场和新拓材料产地，布设1∶500 ～1∶1 000 精度地质测绘、断面测量及有侧重的钻探、物探、采样试验，提高筑路材料勘探控制度和准确性。

③采用两种以上计算方法评价筑路材料可开采、利用部分的勘探储量。

④评价主要筑路材料料场的质量、可开采数量、可利用程度和开采条件。

⑤评价筑路材料开采对地质环境、生态环境的影响。

⑥计算地表水体和供水钻孔的供水量，评价施工用水的开采利用条件。

⑦结合开采筑路材料和施工用水的适宜性，提出开采安全及保护地质环境、生态环境安全的措施建议。

（4）主要成果

①总论部分。

a.沿线筑路材料（含施工用水）详细勘察报告及勘察评价表（表3.33）；

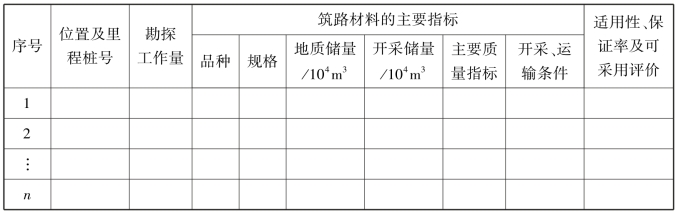

表3.33　沿线筑路材料（含施工用水）料场详细勘察评价表

b.1∶10 000 沿线筑路材料及供水水源地分布图；

c.1∶500 ～1∶2 000 料场及产地地质分布平面图；

d.1∶500 ～1∶2 000 料场及产地地质断面图；

e.沿线筑路材料及供水水源地一览表；

f.沿线筑路材料及供水水源地水质化验成果一览表；

g.沿线筑路材料及供水水源地水质化验报告。

②主要料场勘探成果。

a.料场地质报告；

b.1∶500 ～1∶1 000 料场地质分布平面图；

c.1∶500 ～1∶2 000 料场地质断面图；

d.储量计算书；

e.勘探钻孔柱状图、轻型勘探工程展示图、样品化验报告、样品化验成果统计表；

f.物探报告及附图、附件。

③供水水源勘探成果。

a.供水水源地质勘探报告；

b.1∶1 000 供水水文地质图；

c.1∶1 000 供水水文地质断面图；

d.钻孔水文地质综合成果表、水质化验报告、水质化验成果统计表；

e.物探报告及附图、附件。
