3.2.4　涵址、地下通道、人行天桥勘察

涵是下穿路基等的过水工程，除评价过水条件，勘察地形、地质、水文、水力条件外，应注重收集、利用相邻路段的勘察成果和资料。地下通道与涵有类似的结构特征，但须充分考虑人畜通行安全。人行天桥跨主干道等，墩台地基地质条件为评价重点。

涵址、地下通道、人行天桥的勘察成果内容有限，可采用评价表，但各项工程应绘制布设地段的工程地质纵横断面，为设计提供依据和参数。

1）涵址勘察

（1）勘察范围

涵址勘察阶段的勘察范围：涵址轴线两侧各10 m，出口端外延20 m，进口端延至上游汇水区。

（2）勘察精度及工作量

①涵址上游汇水区水文地质调查精度为1∶10 000。

②涵址的拟建场地工程地质测绘，工程地质纵、横断面的测量精度为1∶200 ～1∶500。

③涵址工程地质纵断面（与路线轴向垂直）长度达进出口外20 m；勘探工程以轻型勘探工程或钻探为主（岩体裸露可用地质观测点代替），揭露深度达持力层以下3 ～5 m。

④涵洞的地基持力层和上覆土体分层采样试验，不同岩性样品试验成果分别不少于3 组（含相邻构筑物相同岩性样品试验成果）。

⑤水环境复杂时，布设钻孔水文地质抽水试验1 ～2 孔段和采水样试验。

⑥开展地面物探，勘探位置及精度应与涵址勘察的工程地质纵断面位置和精度一致。

（3）技术要求及评价内容

①1∶200 ～1∶500 工程地质测绘和断面测量。

a.复核调查涵洞进口汇水条件、出口排水环境条件及微地形地貌条件；

b.调查涵址上游汇水区范围、面积、岩土体出露特点、冲沟纵坡坡降、产生山洪固体径流的可能性及危险性；

c.查明涵址拟建场地的岩土体地层层位、岩性、产状等，持力层的工程地质性质及稳定性；

d.结合涵址工程地质条件的复杂程度，绘制涵址工程地质纵、横断面图，客观、全面地反映涵址工程地质条件。

②布设钻探工程、轻型勘探工程、地面物探等揭露持力层的埋藏分布情况，评价涵址的地基地质条件。

③分层统计持力层、上覆土体样品试验成果（或利用相邻构筑物相同条件的试验成果），拟定涵址地基持力层允许承载力、容许承载力、基底摩擦系数。

④根据施工地质条件，提出保证施工安全的工程地质建议。

⑤评价涵址拟建场地工程地质条件的适宜性，提出保持水环境安全的措施建议。

（4）主要成果

①涵址勘察工程地质条件评价表，见表3.13。

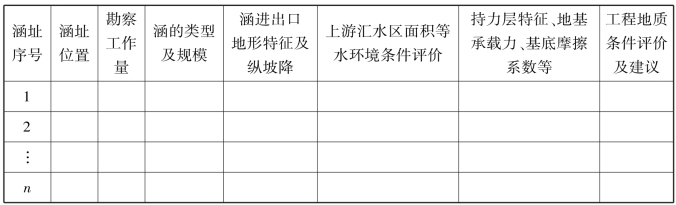

表3.13　涵址勘察工程地质条件评价表

②1∶200 ～1∶500 涵址工程地质纵横断面图。

③钻探工程地质柱状图、轻型勘探工程展示图、触探柱状图，岩、土、水试验报告以及相关统计表、汇总表。

④地面物探报告及附图、附件。

2）地下通道勘察

（1）勘察范围

地下通道勘察阶段的勘察范围：内容同涵址勘察中的勘察范围。

（2）勘察精度及工作量

内容同涵址勘察中的勘察精度及工作量。

（3）技术要求及评价内容

内容同涵址勘察中的技术要求及评价内容。

（4）主要成果

①地下通道详细勘察工程地质条件评价表，见表3.14。

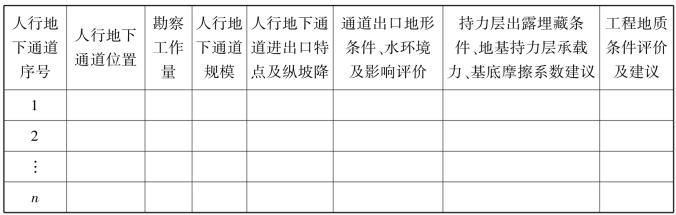

表3.14　地下通道详细勘察工程地质条件评价表

②1∶200 ～1∶500 地下通道工程地质纵横断面图。

③钻探工程地质柱状图、轻型勘探工程地质展示图、触探柱状图，岩、土、水试验报告以及统计表、汇总表等。

④地面物探报告及附图、附件。

3）人行天桥勘察

（1）勘察范围

人行天桥的勘察范围：人行天桥桥位轴线两侧10 m，桥位两端外延20 m。

（2）勘察精度及工作量

①工程地质纵、横断面测量精度为1∶200 ～1∶500。

②定点查明桥位、墩位拟建场地的地基条件及施工地质条件。

③沿纵断面（与路线走向垂直）按桥台和桥墩拟建位置布设勘探工程。地质条件简单的人行天桥拟建场地布设纵断面1 条，地质条件较复杂或车用天桥拟建场地布设纵断面2 条。

④工程地质横断面以钻孔和轻型勘探工程为主，每条勘探断面勘探工程不少于2个（岩体裸露应用刻槽采样点和地质观测点代替），勘探工程揭露深度达持力层中风化界面以下5 m。

⑤人行天桥墩台地基持力层涉及的岩体、上覆土体，不同岩性样品试验成果分别不少于3 组（可引用相邻构筑物相同岩性样品试验成果）。

（3）技术要求及评价内容

①结合人行天桥墩台地基地质条件的评价，开展工程地质断面测量：定点复核墩台位置岩土体的地层层位、岩性、产状及上覆土体稳定性；复核拟建场地地质环境的稳定性和适宜性。

②沿纵断面（与线路轴线垂直）布设勘探工程，揭露持力层埋藏条件、强风化带岩体厚度、岩土界面特征以及上覆土体稳定条件等，评价地基条件。

③统计持力层的物理力学指标，拟定各墩台的地基持力层承载力、基底摩擦系数等地基地质参数。

④评价人行天桥桥位地质环境的稳定性和适宜性。

⑤评价人行天桥的施工条件，提出施工安全的工程地质建议。

⑥结合评价人行天桥拟建场地工程地质条件的适宜性，提出维护环境安全的措施建议。

（4）主要成果

①人行天桥详细勘察工程地质条件评价表，见表3.15。

②1∶500 人行天桥工程地质纵断面图。

③1∶200 人行天桥墩台工程地质横断面图。

④钻探工程地质柱状图、轻型勘探工程地质展示图，刻槽采样机及地质观测点记录卡等，岩、土、水试验报告及统计表、汇总表。

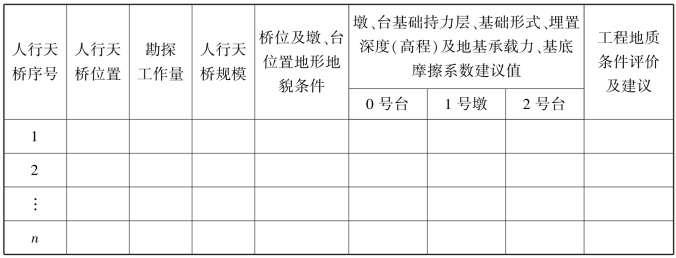

表3.15　人行天桥详细勘察工程地质条件评价表
