3.2.2　河岸防护工程勘察

河岸防护工程是预防江河、冲沟岸坡一带路基工程遭受强烈冲刷发生水毁的防护工程。河岸上覆土体地基稳定性是勘察评价的重点。勘察应分段测量工程横断面，准确描述防护工程布设地段岸坡坡体的地质结构、岩土体岩性、结构特征、岩土界面产状及渗透性等地质差异，分段评价河岸防护工程布设地段的工程地质条件适宜性、地基地质条件和施工地质条件，并提出沿岸路基工程改桥的方案和依据等。

1）河岸防护工程初步勘察

（1）勘察范围

河岸防护工程初步勘察的勘察范围：各路线方案临河路基工程水毁段岸坡。

（2）勘察精度及工作量

①河岸防护工程地段工程地质平面测绘及工程地质纵断面测量精度为1∶2 000。

②每段河岸防护工程有1 条工程地质横断面，防护工程长度超过100 m 时应增加横断面数量；工程地质横断面测量精度为1∶500。

③横断面的勘探工程以钻探为主，每条横断面钻孔、轻型勘探工程不少于3 个；钻孔揭露深度达完整、稳定岩土体内5 ～10 m。

④河岸防护工程地基持力层、上覆土体分层采样试验，土体出露地段布设动力触探试验，不同岩性岩土体分层采样试验成果和现场试验成果数量不少于3 组。

⑤钻孔水文地质抽水试验和地下水水位动态观测2 ～3 孔段，并采地下水、地表水水样试验。

⑥必要时可开展地面物探工作，探测断面位置及精度应与防护工程的工程地质断面位置及精度一致。

（3）技术要求及评价内容

①结合路基工程水毁严重程度，开展1∶2 000 工程地质平面测绘及工程地质断面测量。

a.基本查明河岸防护工程布设地段水毁病害的规模、范围，病害发生的时间及河流冲沟的水文特点；

b.基本查明水毁路段岸坡的坡体地质结构、微地形地貌特征；

c.基本查明水毁路段岩土体的地层层位、岩性、产状、成因类型、叠置关系及岩土界面埋藏条件和特点；

d.基本查明水毁路段上覆土体的结构、粒度、级配、渗透性和稳定性；

e.结合河岸防护工程布设地段的水毁病害特点和强度，绘制水毁路段工程地质断面图，客观、准确地反映水毁路段的工程地质条件及问题。

②沿纵横断面布设钻探、轻型勘探工程、物探，揭露防护工程持力层和上覆土体的出露情况、岩土界面特征、岩石风化类型、强风化岩体厚度及岸坡坡体结构。

③统计持力层、上覆土体样品试验成果和现场试验成果，评价河岸防护工程的地基地质条件，初步拟定地基地质参数。

④分析水文地质调查、钻孔水文地质抽水试验和地下水动态观测成果，掌握岩土体渗透性、地下水与河水的水力联系，评价水文地质条件对河岸防护工程稳定性的影响。

⑤评价河岸防护工程布设地段地质环境的稳定性和适宜性。

⑥评价河岸防护工程的施工地质条件。

⑦结合河岸防护工程布设地段地质环境的适宜性及影响评价，提出完善的路线方案调整等建议。

（4）主要成果

①河岸防护工程初步勘察报告及河岸防护工程初步勘察工程地质分段评价表，见表3.9。

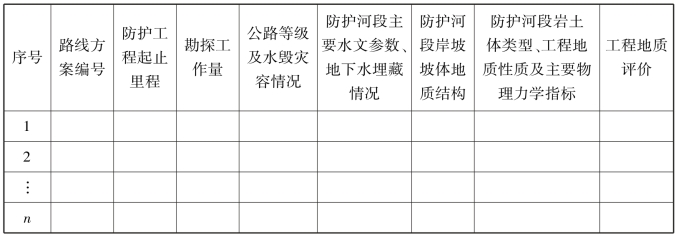

表3.9　河岸防护工程初步勘察工程地质条件分段评价表

②1∶2 000 河岸防护段工程地质平面图。

③1∶500 河岸防护段工程地质纵断面图。

④1∶500 河岸防护段工程地质横断面图。

⑤钻探工程地质柱状图，轻型勘探工程展示图，岩、土、水样品试验报告，钻孔水文抽水试验综合成果表，各类统计表、汇总表等。

⑥地面物探报告及附图、附件。

2）河岸防护工程详细勘察

（1）勘察范围

河岸防护工程详细勘察阶段的勘察范围：审定路线方案河岸防护工程拟建场地及河岸外侧10 m。

（2）勘察精度及工作量

①河岸防护工程拟建场地工程地质平面测绘和工程地质纵断面测量精度为1∶200 ～1∶500。

②工程地质横断面间距：以侧蚀为主和侵蚀强度有限的简单岸坡为20 ～40 m；强烈冲刷的较复杂岸坡为10 ～20 m；水毁岸坡不超过10 m。

③横断面勘察工程以钻探工程为主，每条断面勘探点数不少于3 个，钻孔揭露深度达完整、稳定岩体持力层5 ～10 m。

④防护工程地基持力层、上覆土体分层采样试验，上覆土体增加现场大容重、颗料分析和静力触探、超重型动力触探试验，不同岩体持力层分层试验成果分别不少于6组（含初步勘察试验成果）。

⑤50%以上钻孔布设声波测井和岩块弹性波速测试。

⑥防护工程长度每100 m，钻孔水文地质抽水试验和水位动态观测不少于3 个；地下水、地表水化验样品各2 组。

（3）技术要求及评价内容

①结合水毁病害和路基稳定性评价，开展河岸防护工程1∶500 工程地质测绘和断面测量，定点复核河岸岸坡坡体地质结构及水毁病害分段特点等初步勘察成果。

②有侧重地沿水毁段布设钻探、轻型勘探，提高勘探工程对河岸防护工程地基地质条件的控制程度和准确性，分段评价水毁路基工程的地基地质条件。

③分段统计岩土体样品试验成果，分段拟定河岸防护工程拟建场地的地基地质参数。

④根据水文地质试验成果和动态观测资料，分段评价强透水层渗漏影响和地下水水位涨落对施工的影响。

⑤结合勘察成果评价河岸防护工程拟建场地地质环境的稳定性和适宜性。

⑥根据河岸防护工程拟建场地工程地质条件的适宜性，分段评价各段地质环境的稳定性、地基地质条件和施工地质条件。

⑦根据河岸防护工程水文环境随季节的改变，评价河岸防护工程的施工地质条件，提出施工工期、施工工艺、施工顺序及安全施工建议。

⑧针对水量巨大、流速湍急，防护工程挤占河道等现象，评价调整路基工程的可能性和必要性，并提出路基工程改桥的地质依据和参数。

（4）主要成果

①河岸防护工程详细勘察报告及河岸防护工程详细勘察工程地质条件分段评价表，见表3.10。

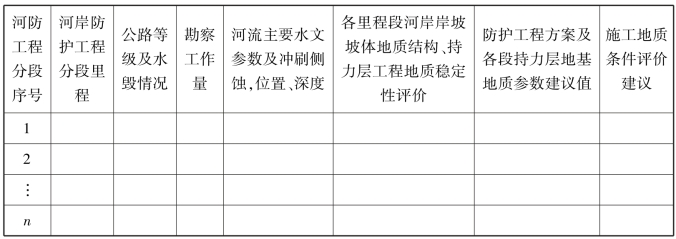

表3.10　河岸防护工程详细勘察工程地质条件分段评价表

②1∶500 河岸防护工程地质平面图。

③1∶500 河岸防护工程地质纵断面图。

④1∶200 ～1∶500 河岸防护工程地质横断面图。

⑤钻探工程地质柱状图、轻型工程展示图、大容重现场试验展示图，钻孔水文地质抽水试验综合成果表。

⑥各种统计表、汇总表。

⑦地下水动态观测报告及附图、附件。

⑧地面物探报告及附图、附件。
