利用作图法求物体经共轴光具组所组成的像可以利用下述三条典型光线中的任意两条。(1)平行于主轴的光线，经光具组后会聚于像方焦点。(2)通过物方焦点的光线，经光具组后平行于主光轴。(3)通过物方节点的光线，经光具组后通过像方节点并与入射光线平行。在用作图法求物点位于主轴上的像时，则必须利用焦平面的性质。

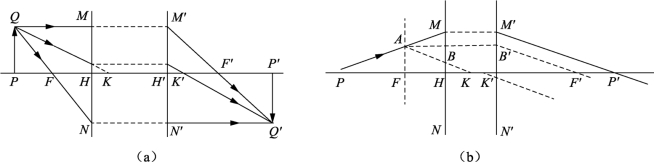

图4-25(a)是利用上述三条典型光线来确定像的位置。图4-25(b)是物点位于主轴上的情形。这时必须作任一条光线PM。其与物方焦平面相交于A，为确定光线PM经光具组后出射光线M'P'的方向可利用下述两种方法中的任意一种，其一是过A点作平行于主轴的辅助线AB。其二是作过节点K的辅助线AK，光线PM经光具组后的出射光线应与上述辅助线经光具组后对应的共轭光线平行，M'P'与主轴的交点P'即是像点。

图4-25 共轴光具组的成像
