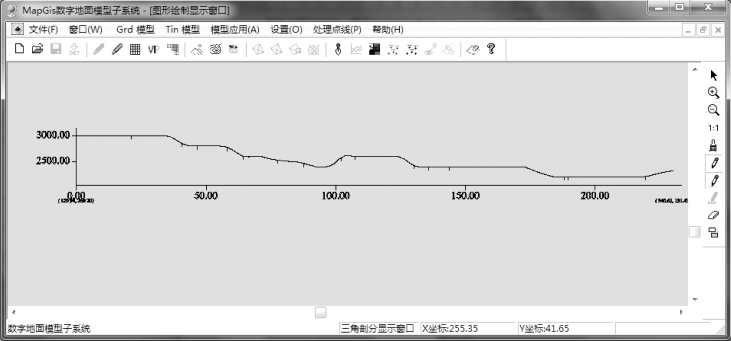

参数设置完成后，最后选择左下角的与弧求交（这个弧就是附在GRD 上的地质区文件，弧段就是地层的界线），系统将自动生成该剖面线的地形剖面图，在该剖面图上，实际上也生成了地层分界线（短横线），如图4.45所示，但是该地层分界线并没有按照地层的产状进行绘制，因此还需要在“输入编辑”模块中根据产状要素重新编辑地质界线。

图4.45 地形剖面图

最后单击文件中的“另存数据于”命令保存生成的剖面线的点、线文件。
