剖面线保存成功后会弹出“剖面线分析参数设置”对话框，进行一些参数的选择，在此主要设置剖面图的间距值及比例尺等参数。

间距值：用来确定在坐标轴上的坐标刻度每隔多少间距进行标刻。

缩放比例：用来确定绘制的地质剖面图的横向和纵向比例尺，横向（X 轴）代表剖面线的长度，纵轴（Y 轴）代表高程，如果要让X、Y 轴显示数据是同一比例尺的话，则需要将X、Y 轴缩放比例设置为“1∶1 000/比例尺分母”。

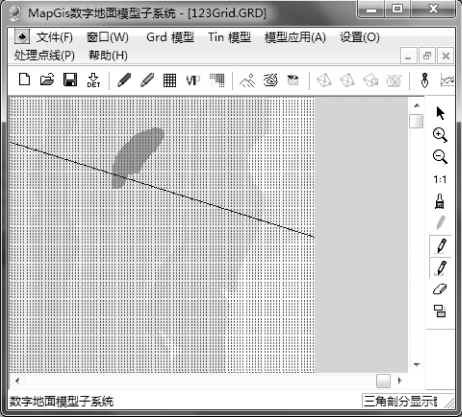

图4.42 交互造线结果（黑色的为剖面线）

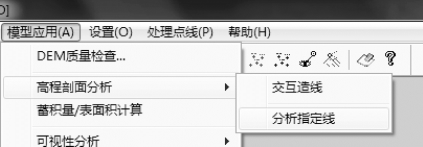

图4.43 分析指定线

这里X 轴的缩放比例设置为1（即与原图同比例，为1∶5万），则纵向（Y 轴）缩放比例设置为0.02（与原图同比例，为1∶5万），如图4.44所示。

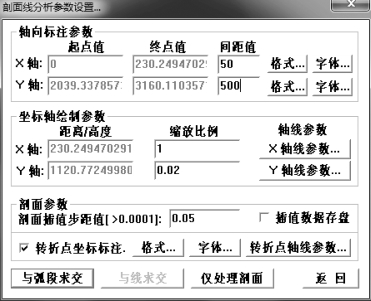

图4.44 设置剖面线分析参数
