（1）Windows 输出

打开一个*.MPB 版面或一个*.MPJ 工程后，直接选择“Windows 输出”→“打印输出”菜单项，系统弹出打印机设置对话框，如图3.88所示。设置好打印机名称等参数后，单击“确定”，系统便开始打印。

（2）光栅输出

①设置光栅化参数：在“R 光栅输出”选项菜单下选择“设置光栅化参数”，系统弹出如图3.89所示对话框，一般采用系统提供的缺省参数，按“OK”按钮结束。

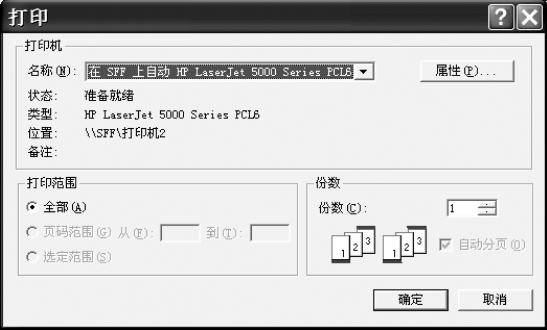

图3.88 打印设置

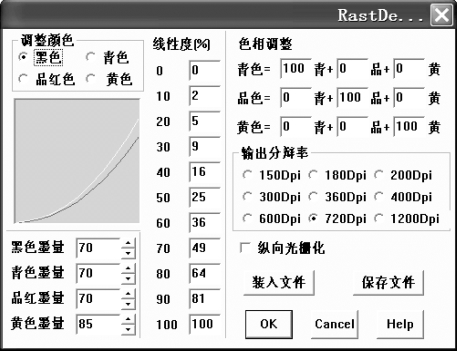

图3.89 设置光栅参数对话框

②进行光栅化处理。处理后，系统会在保存的拼版文件的目录中生成以NV1 为后缀的光栅文件。

③打印光栅文件，选择刚刚生成的*.NV1 光栅文件，系统将输出设备设置对话框，如图3.90所示。

设备尺寸可以重新进行设置，纸宽、纸长应该适当大于所设置的页面大小。按“确定”后，出现进度条，随后便开始进行打印。

［任务实施］

组织学生对示例数据中的工程文件输出为JPG 栅格图片。

示例数据路径：\MapGIS 示例数据\任务3.7\任务3.7.MPJ。

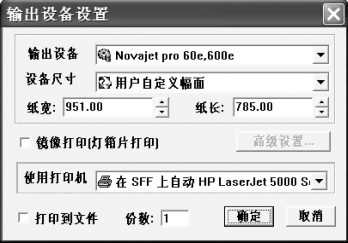

图3.90 输出设备设置
