学生姓名______________学号______________专业______________指导教师______________

题目A.用于带式运输机的一级圆柱齿轮减速器的设计

1.设计项目：用于带式运输机的一级圆柱齿轮减速器。其传动简图如附图4-1所示。

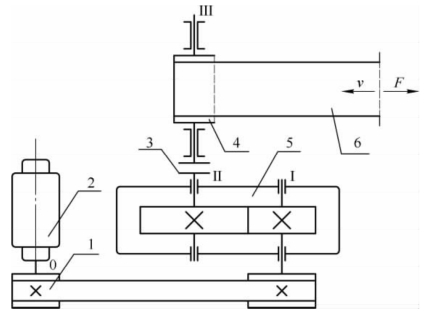

附图4-1　用于带式运输机的一级圆柱齿轮减速器的传动简图

1—V带传动；2—电动机；3—联轴器；4—传动滚筒；5—一级圆柱齿轮减速器；6—运输带

2.工作条件：运输机连续工作，单向运转，载荷变化较小，空载起动，每天两班制工作，使用期限为10年，每年按300个工作日计算，小批量生产。运输带速度允许误差为±5%。

3.原始数据：运输带的工作拉力F=1 500N，运输带的工作速度v=1.5m/s，传动滚筒直径D=220mm。

4.设计任务：

（1）设计内容：①电动机选型；②V带传动设计；③减速器设计；④联轴器选型。

（2）设计工作量：①减速器装配工作图1张（A1幅面）；②零件工作图1～3张（A3或A4幅面）；③设计计算说明书1份（6 000～8 000字）。

5.设计要求：

（1）减速器中齿轮设计成：直齿轮。

（2）减速器中齿轮设计成：标准齿轮。

6.设计期限：________年________月________日至________年________月________日
