机械设计大作业任务书No.1

学生姓名______________学号______________专业______________指导教师______________

1.设计项目：螺旋起重器（千斤顶）设计。其传动简图如图21-1所示。

2.原始数据：由指导教师按表21-1选定。

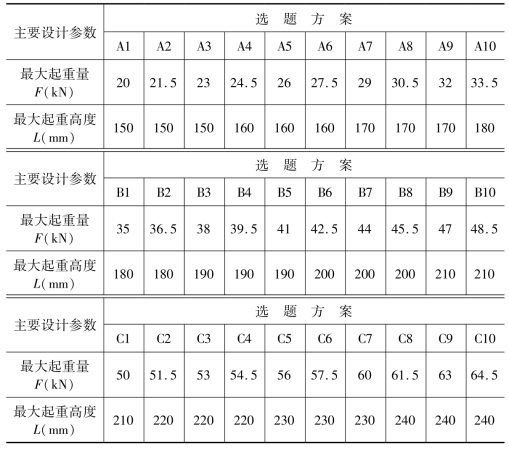

表21-1　螺旋起重器（千斤顶）的主要设计参数

图21-1　螺旋起重器（千斤顶） 传动简图

3.设计任务：

（1）绘制螺旋起重器（千斤顶）装配工作图1张（A2幅面），比例为1∶1。

（2）撰写设计计算说明书1份，主要包括螺杆、螺母、托杯、手柄和底座各部分结构尺寸的计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆稳定性的校核以及螺旋起重器（千斤顶）的传动效率计算等。

4.设计期限：__________年______月_______日至__________年______月_______日
