20.2　零件工作图设计参考图例

1.轴零件工作图（图20-9）

2.圆柱齿轮轴零件工作图（图20-10）

3.圆锥齿轮轴零件工作图（图20-11）

4.斜齿圆柱齿轮零件工作图（图20-12）

5.大圆锥齿轮零件工作图（图20-13）

6.蜗轮零件工作图（图20-14）

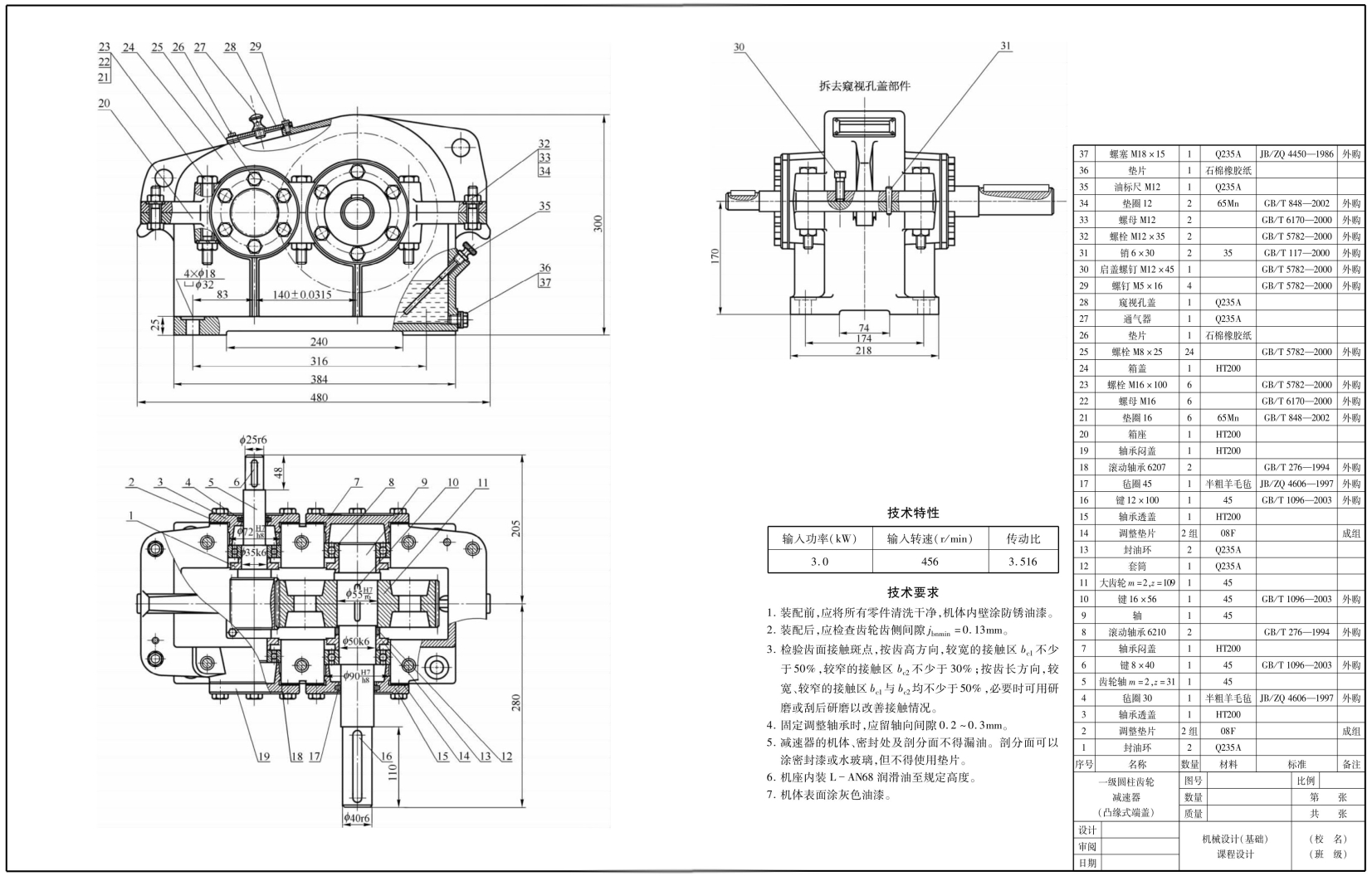

图20-1　一级圆柱齿轮减速器装配工作图（凸缘式端盖结构、轴承用脂润滑）

图20-2　一级圆柱齿轮减速器装配工作图（凸缘式端盖结构、轴承用油润滑）

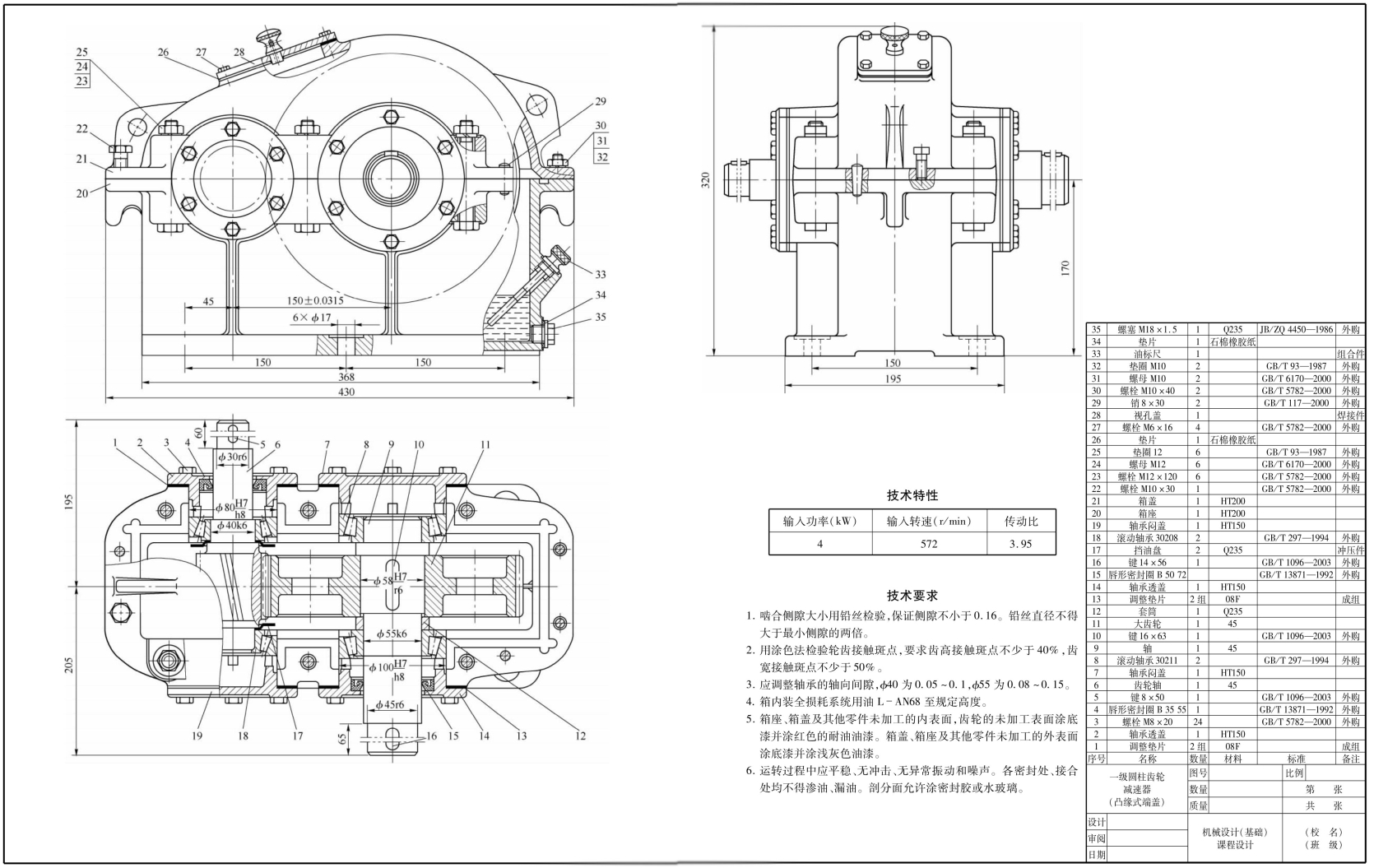

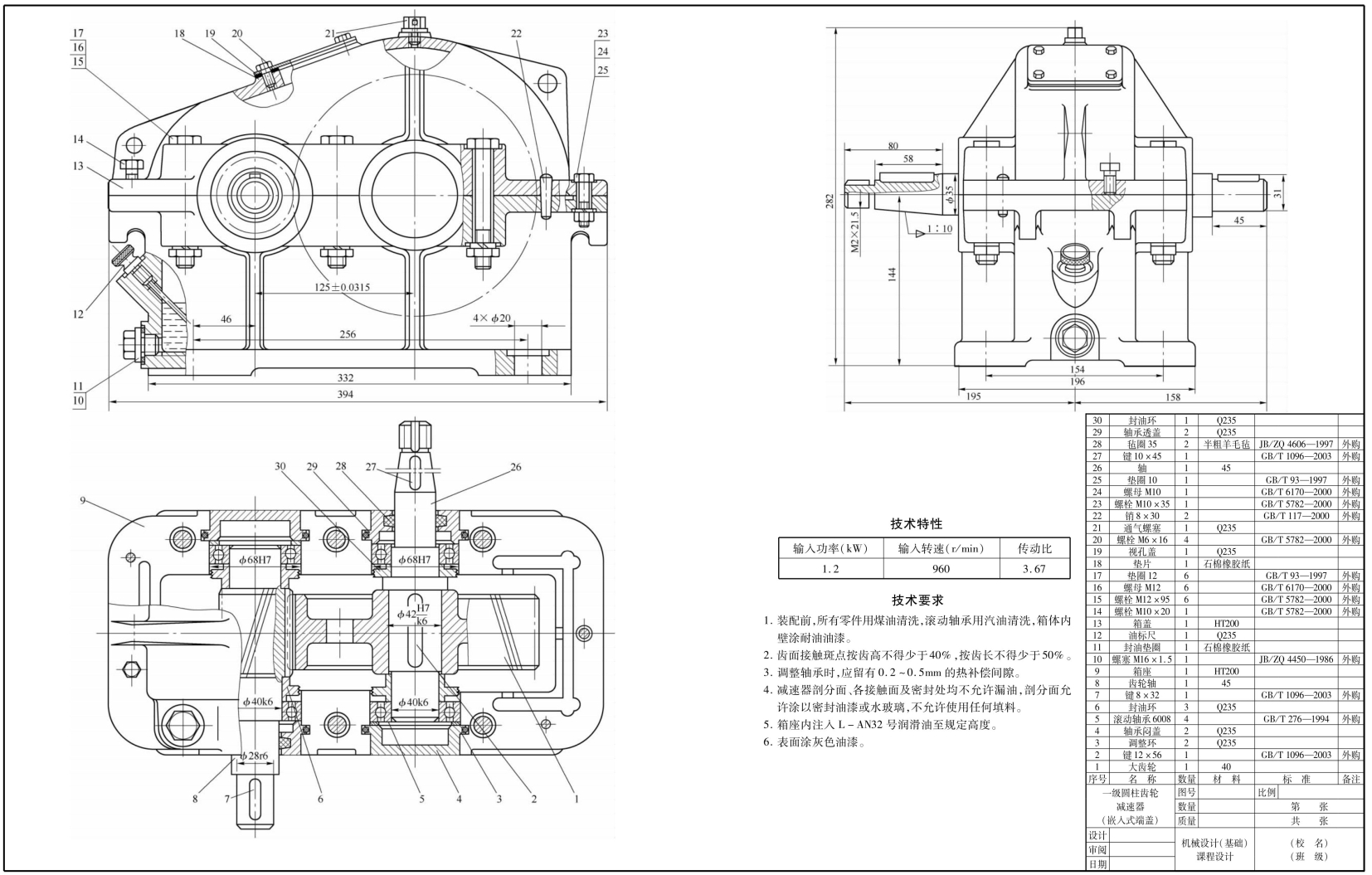

图20-3　一级圆柱齿轮减速器装配工作图（嵌入式端盖结构、轴承用脂润滑）

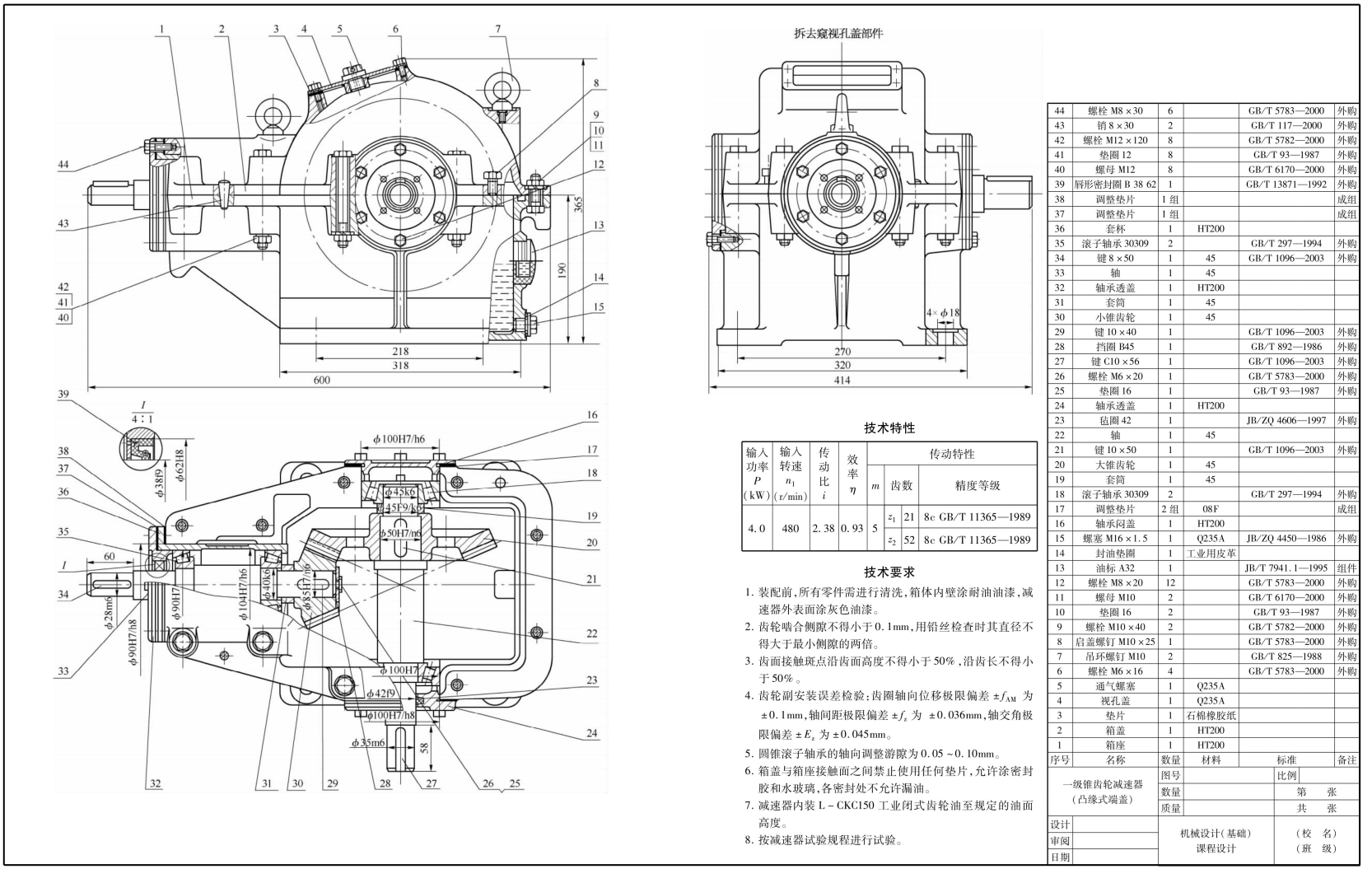

图20-4　一级锥齿轮减速器装配工作图（凸缘式端盖结构、轴承用油润滑）

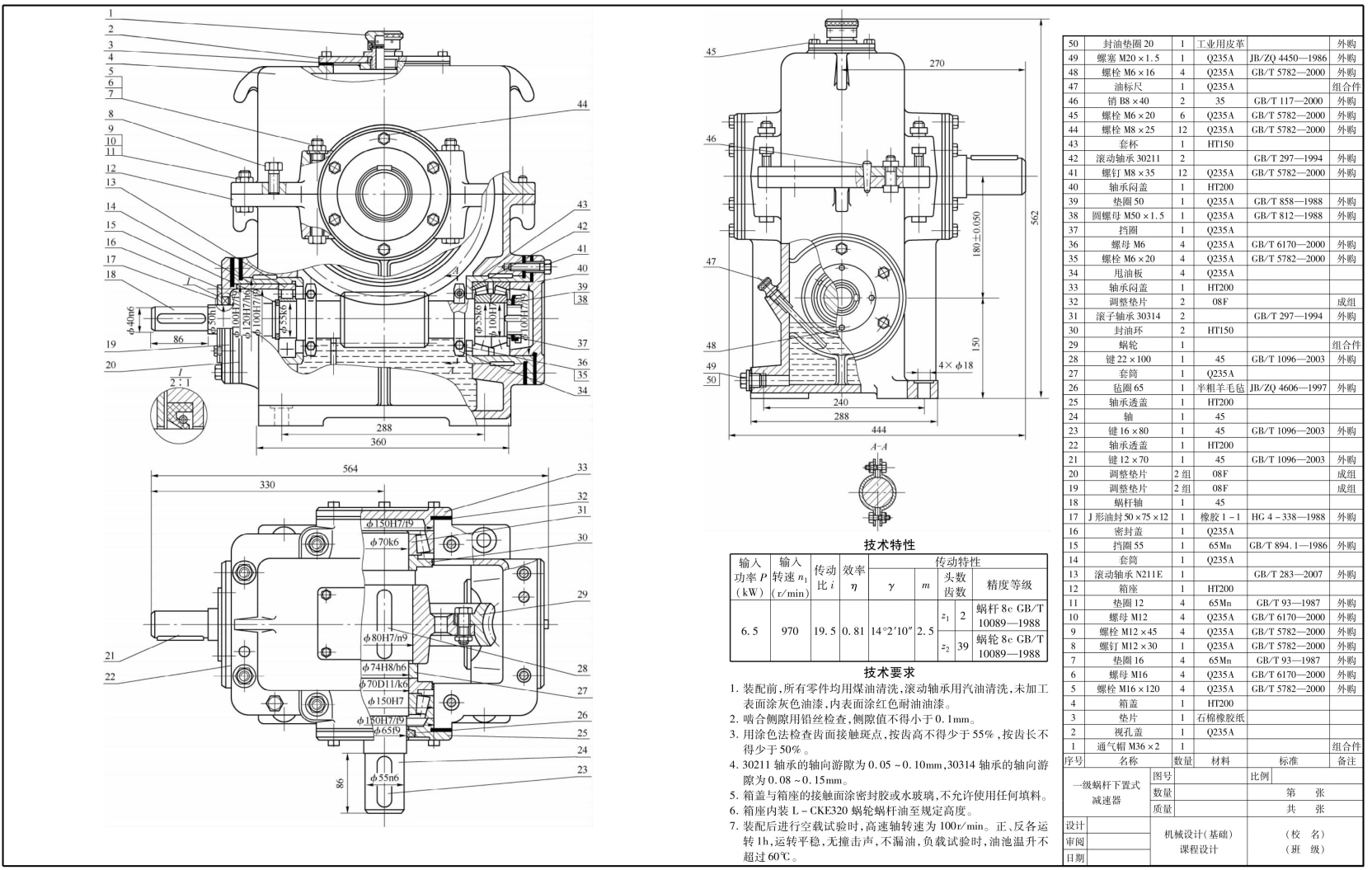

图20-5　一级蜗杆下置式减速器装配工作图

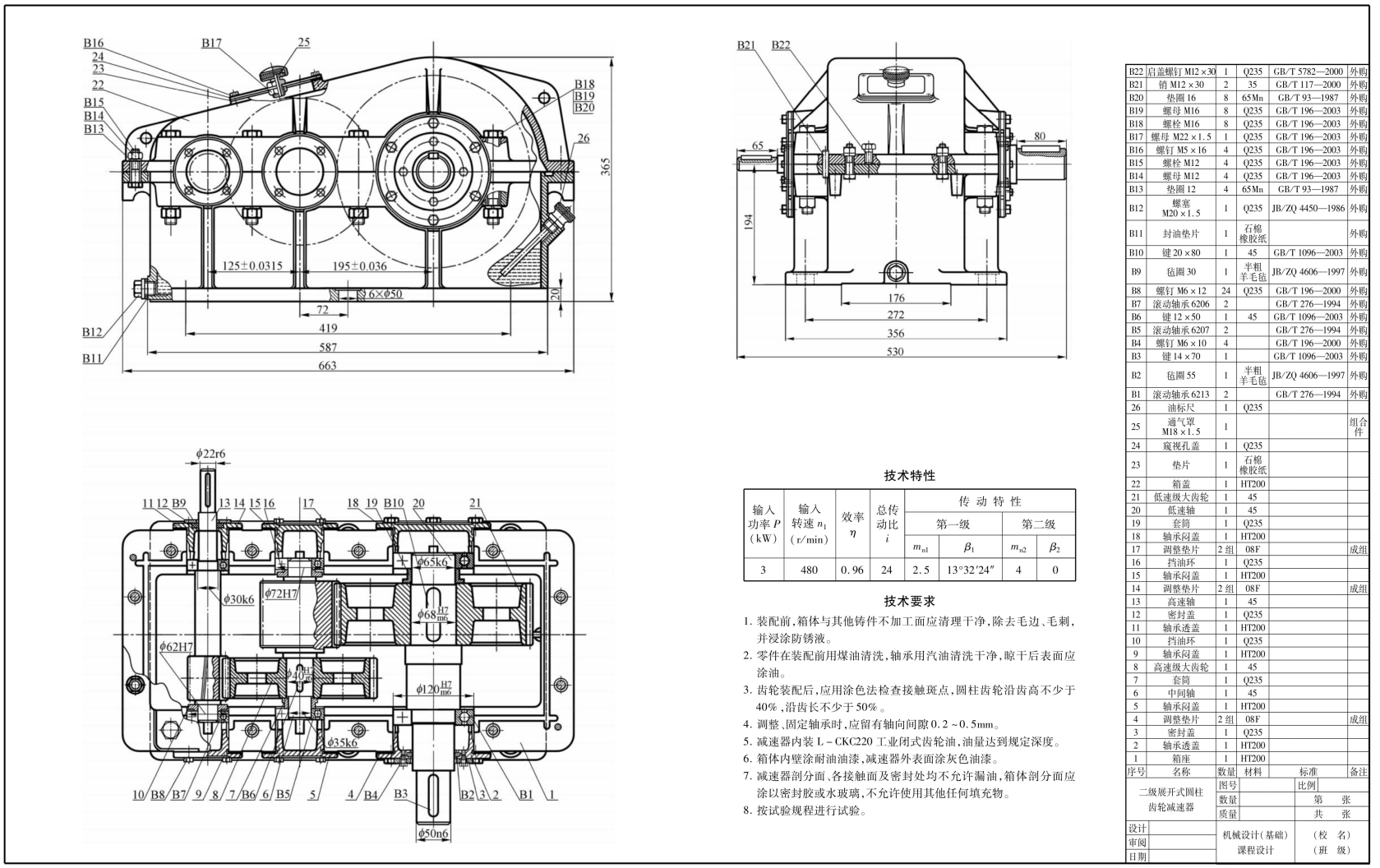

图20-6　二级展开式圆柱齿轮减速器装配工作图（凸缘式端盖结构、轴承用油润滑）

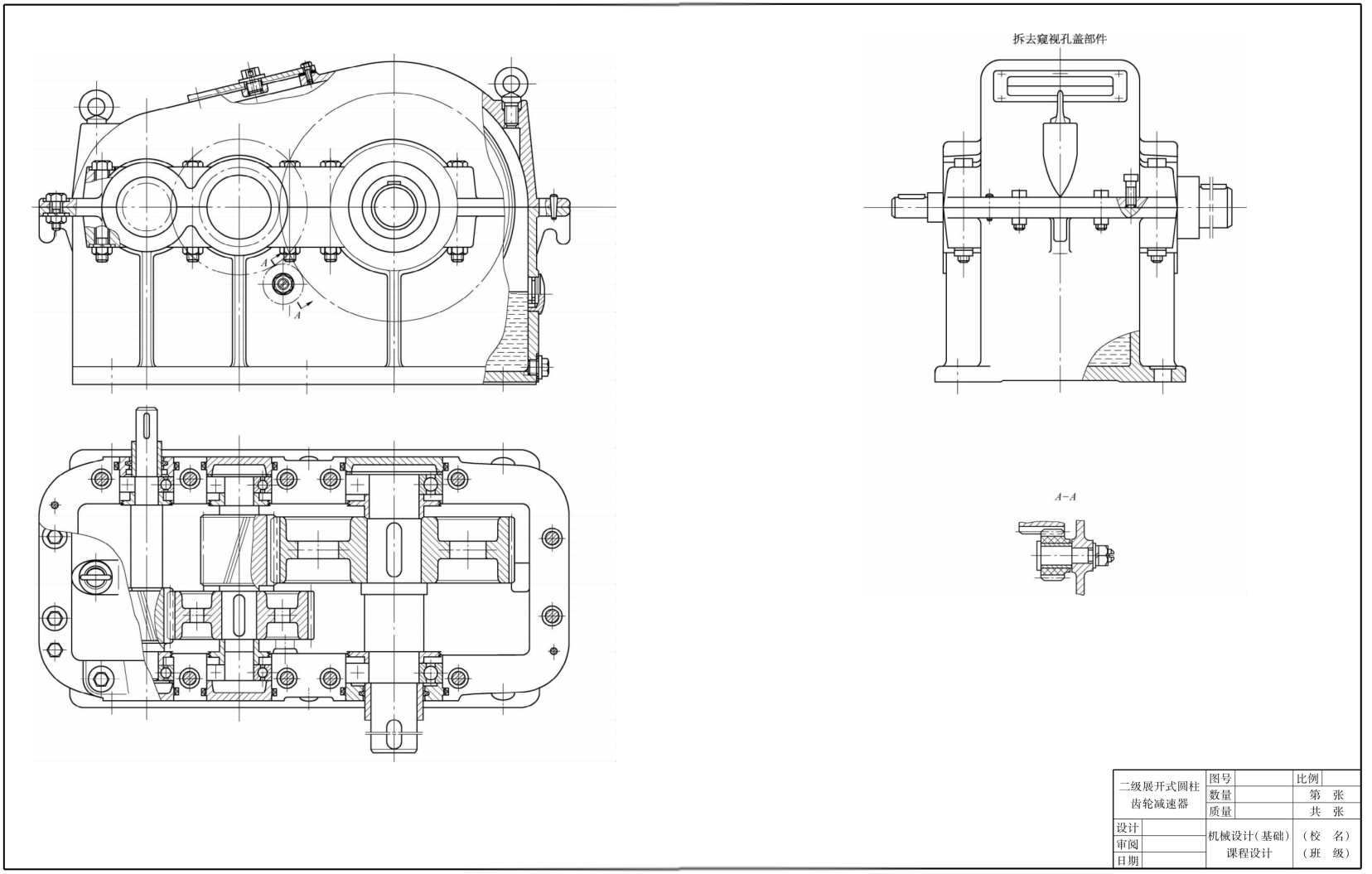

图20-7　二级展开式圆柱齿轮减速器装配工作图（嵌入式端盖结构、轴承用脂润滑）

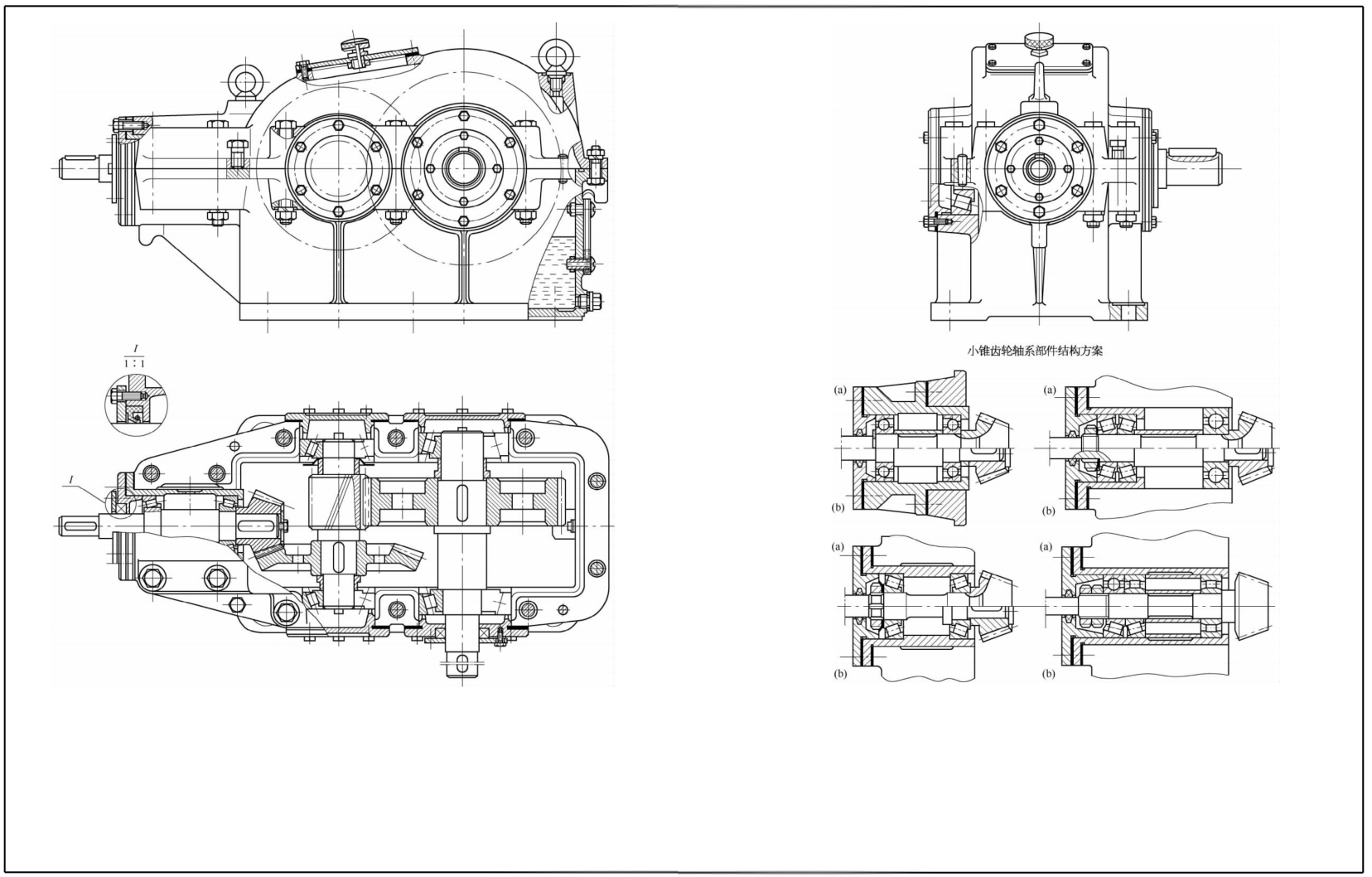

图20-8　圆锥-圆柱齿轮减速器装配工作图（凸缘式端盖结构、轴承用油润滑）

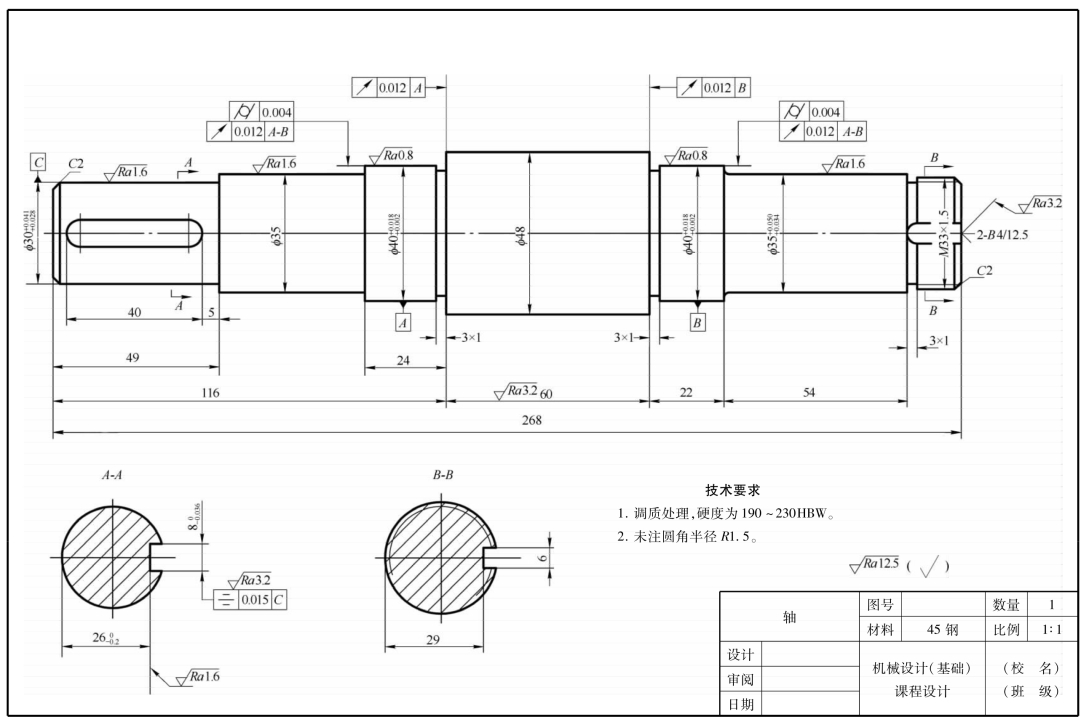

图20-9　轴零件工作图

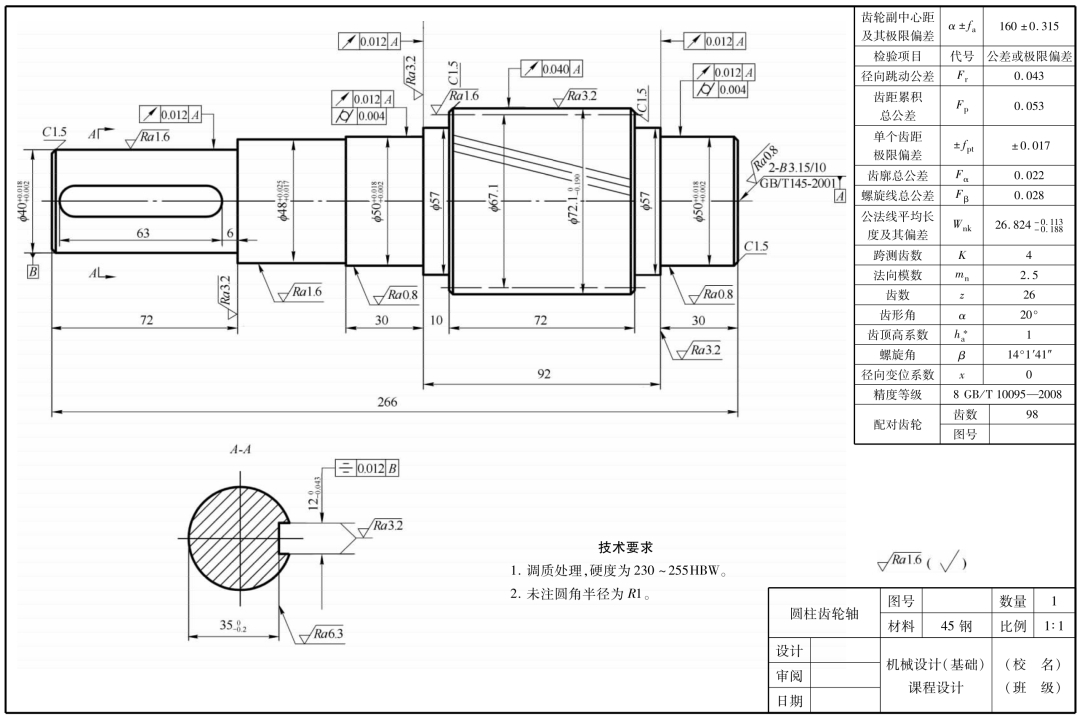

图20-10　圆柱齿轮轴零件工作图

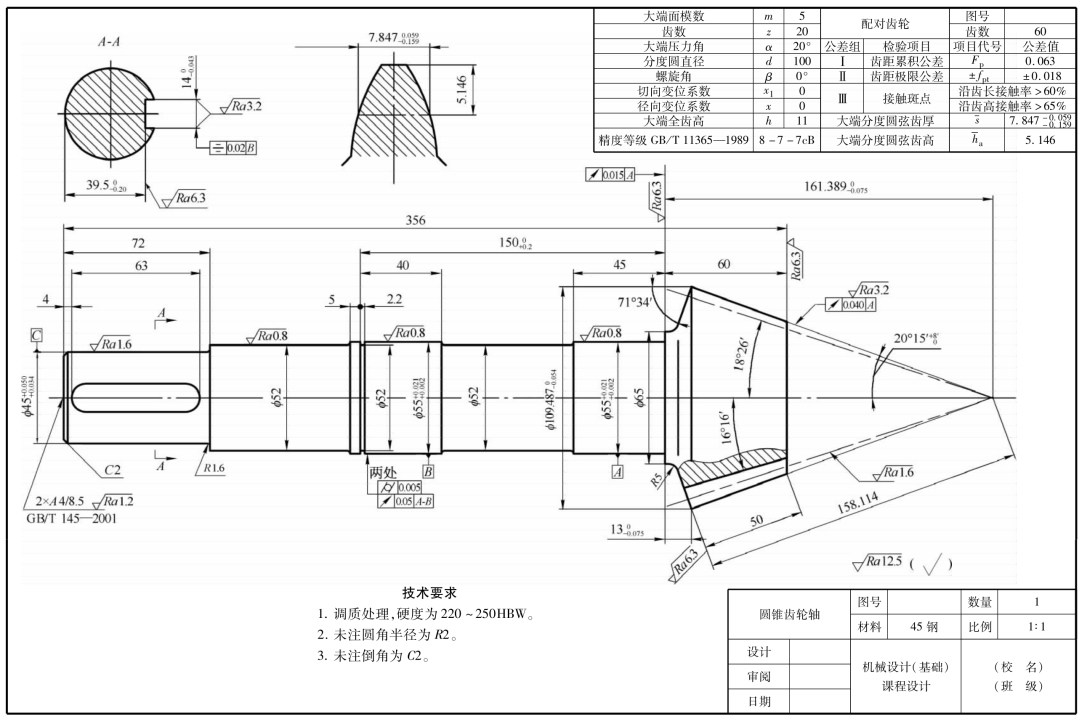

图20-11　圆锥齿轮轴零件工作图

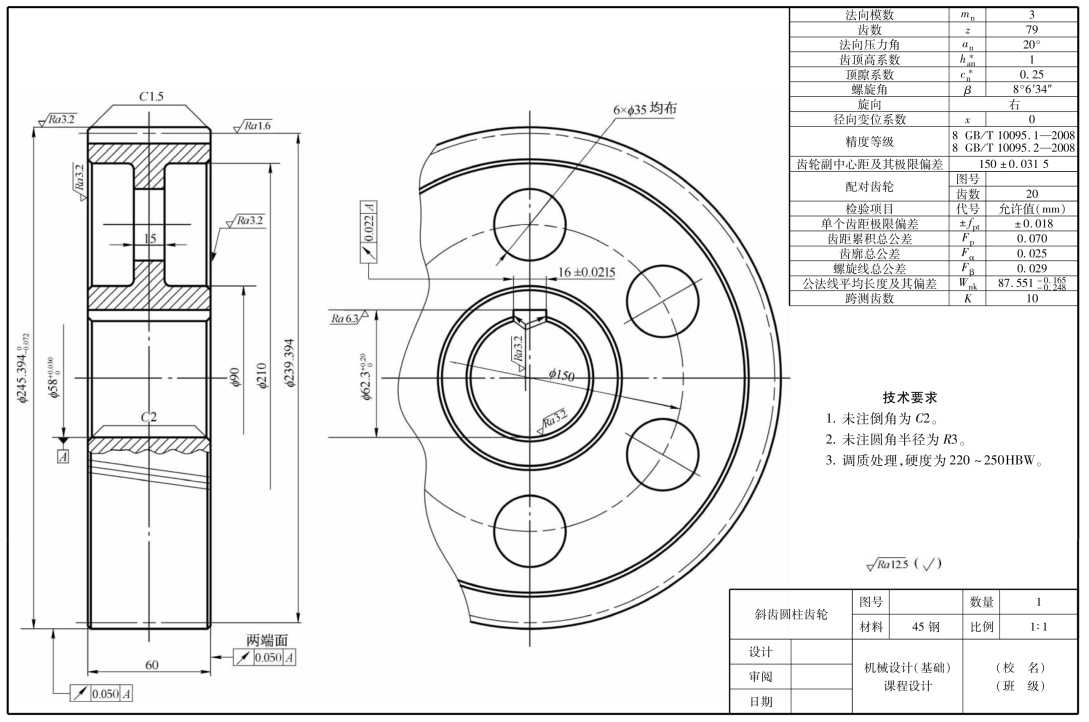

图20-12　斜齿圆柱齿轮零件工作图

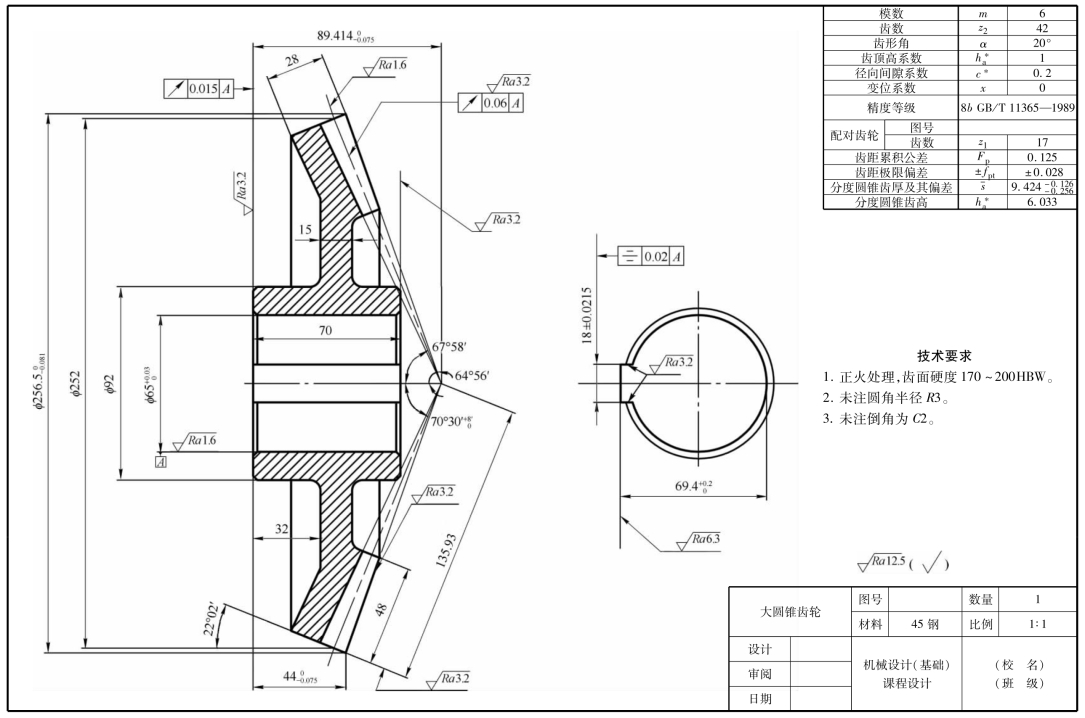

图20-13　大圆锥齿轮零件工作图

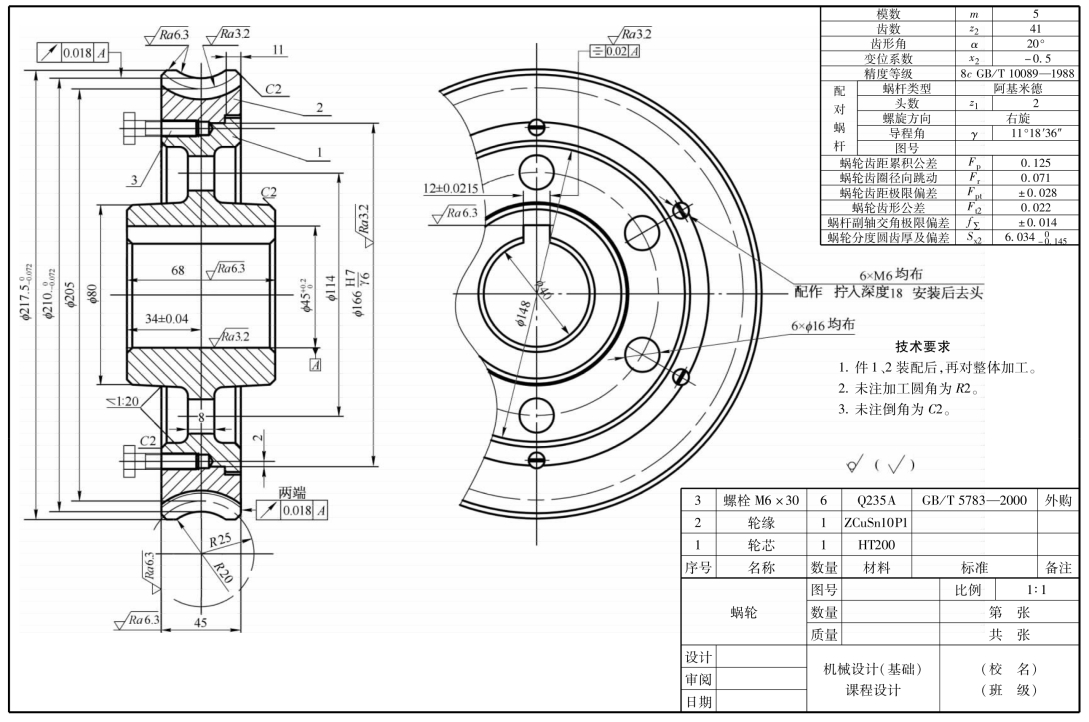

图20-14　蜗轮零件工作图
