11.2　锥齿轮精度

渐开线锥齿轮国家标准（摘自GB/T 11365—1989）对齿轮及齿轮副规定了12个精度等级，其中1级最高，12级最低。齿轮副中的两个齿轮的精度等级一般取成相同的，也允许取成不同的。

按照误差的特性及它们对传动性能的主要影响，将锥齿轮与齿轮副的公差项目分成三个公差组（表11-26）。选择精度时，应考虑圆周速度、使用条件、传递功率以及技术要求等有关因素。选用时，允许各公差组选用相同或不同的精度等级。但对齿轮副中大、小齿轮的同一公差组，应规定相同的精度等级。

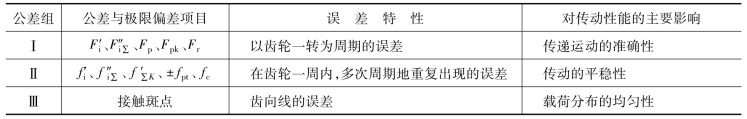

表11-26　锥齿轮各项公差的分组（摘自GB/T 11365—1989）

注：—切向综合公差；—轴交角综合公差；Fp—齿距累积公差；Fpk—k个齿距累积公差；Fr—齿圈跳动公差；—一齿切向综合公差；—一齿轴交角综合公差；—周期误差的公差；±fpt—齿距极限偏差；fc—齿形相对误差的公差。

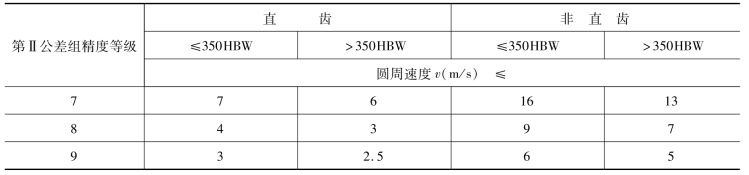

表11-27　锥齿轮第Ⅱ公差组精度等级的选择

注：表中的圆周速度按锥齿轮平均直径计算。

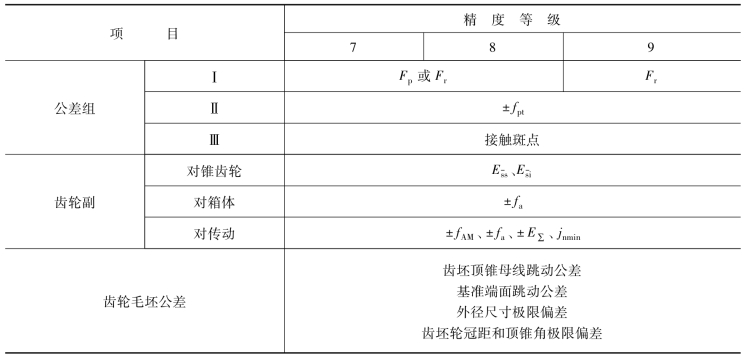

表11-28　推荐的锥齿轮和锥齿轮传动检验项目（摘自GB/T 11365—1989）

注：本表推荐项目的名称、代号和定义见表11-29。

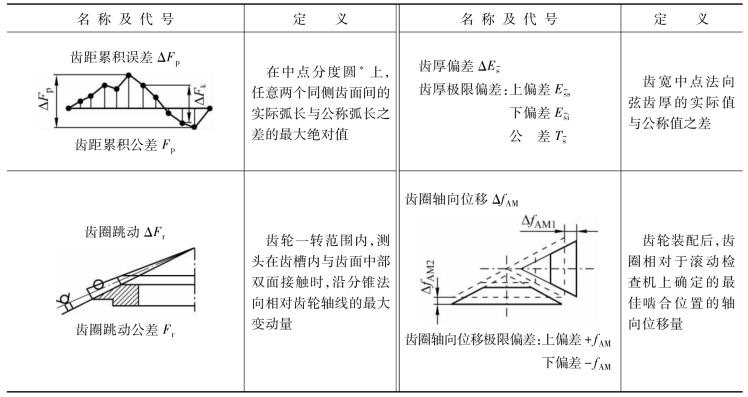

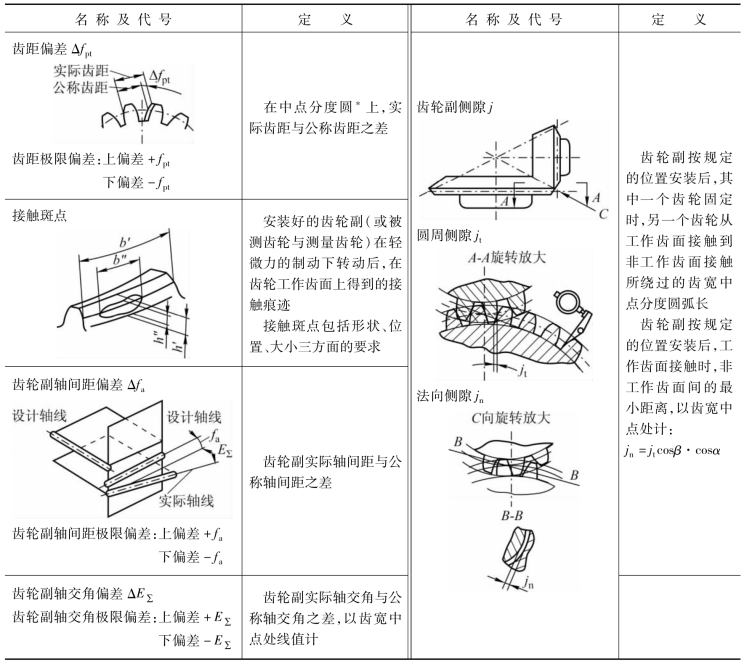

表11-29　推荐的锥齿轮和锥齿轮副检验项目的名称、代号和定义（摘自GB/T 11365—1989）

（续表）

注：*允许在齿面中部测量。

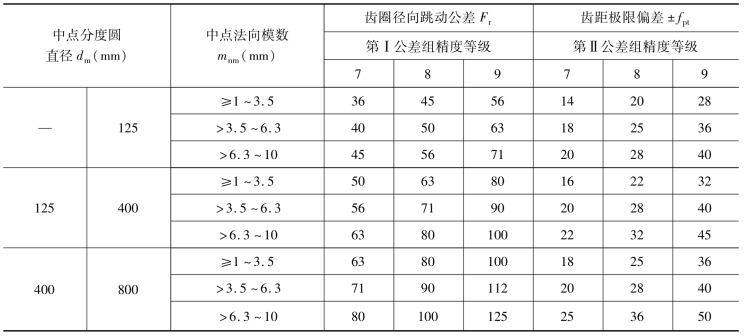

表11-30　锥齿轮的Fr、±fpt值（摘自GB/T 11365—1989）　（μm）

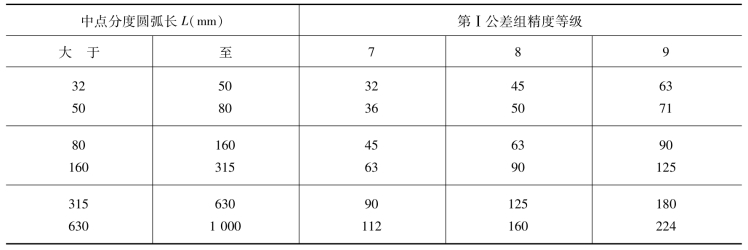

表11-31　锥齿轮齿距累积公差Fp值（摘自GB/T 11365—1989）　（μm）

注：Fp按中点分度圆弧长L（mm）查表，有

式中　β为锥齿轮螺旋角；m nm为中点法向模数；d m为齿宽中点分度圆直径。

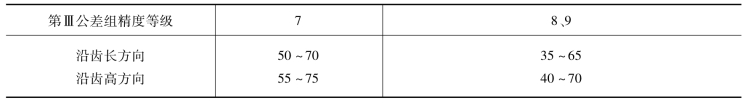

表11-32　接触斑点（摘自GB/T 11365—1989）　（%）

注：1.表中数值范围用于齿面修形的齿轮；对齿面不做修形的齿轮，其接触斑点大小不小于其平均值。
2.接触痕迹的大小按百分比确定：
沿齿长方向——接触痕迹长度b″与工作长度b′之比，即b″/b′×100%；
沿齿高方向——接触痕迹高度h″与接触痕迹中部的工作齿高h′之比，即h″/h′×100%。

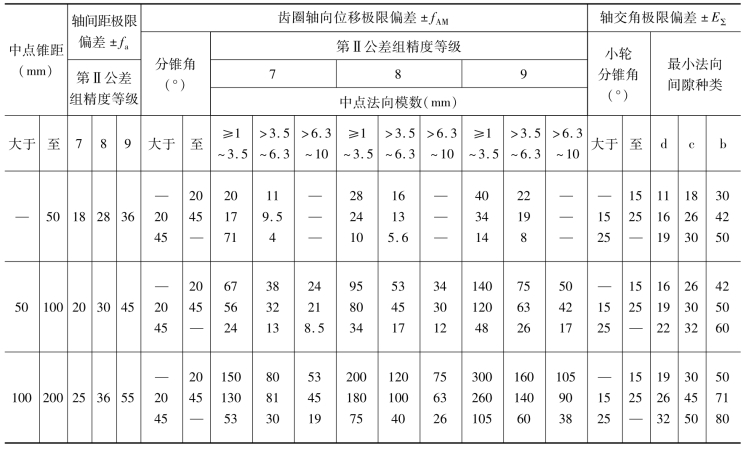

表11-33　锥齿轮副检验安装误差项目±fa、±fAM与±E∑值（摘自GB/T 11365—1989）（μm）

（续表）

注：1.表中±fa值用于无纵向修形的齿轮副。
2.表中±fAM值用于α=20°的非修形齿轮。
3.表中±E∑值的公差带位置相对于零线可以不对称或取在一侧。
4.表中±E∑值用于α=20°的正交齿轮副。

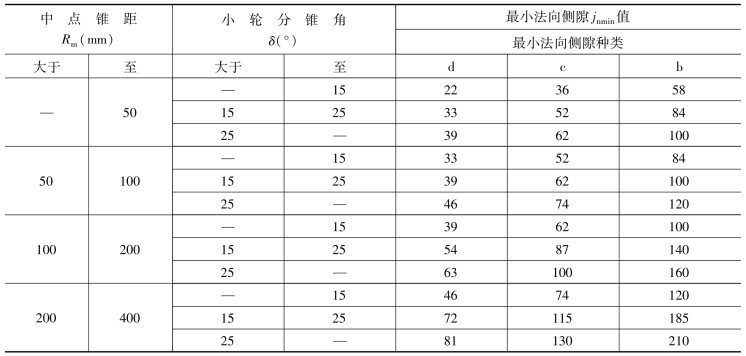

表11-34　最小法向侧隙jnmin值（摘自GB/T 11365—1989）　（μm）

注：1.标准规定锥齿轮副的最小法向侧隙种类为六种：a、b、c、d、e与h，最小法向侧隙以a为最大，依次递减，h为零。最小法向侧隙的种类与精度等级无关。
2.表中数值用于α=20°的正交齿轮副。
3.对正交齿轮副按中点锥距Rm值查取jnmin值。

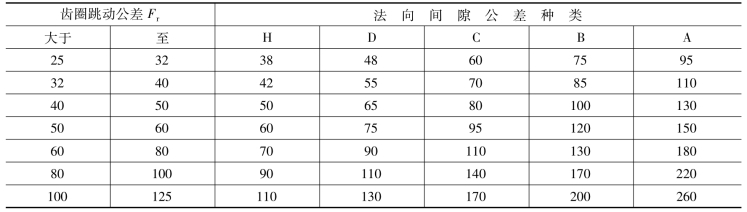

表11-35　齿厚公差值（摘自GB/T 11365—1989）　（μm）

注：标准规定锥齿轮副的法向侧隙公差种类为A、B、C、D与H五种。

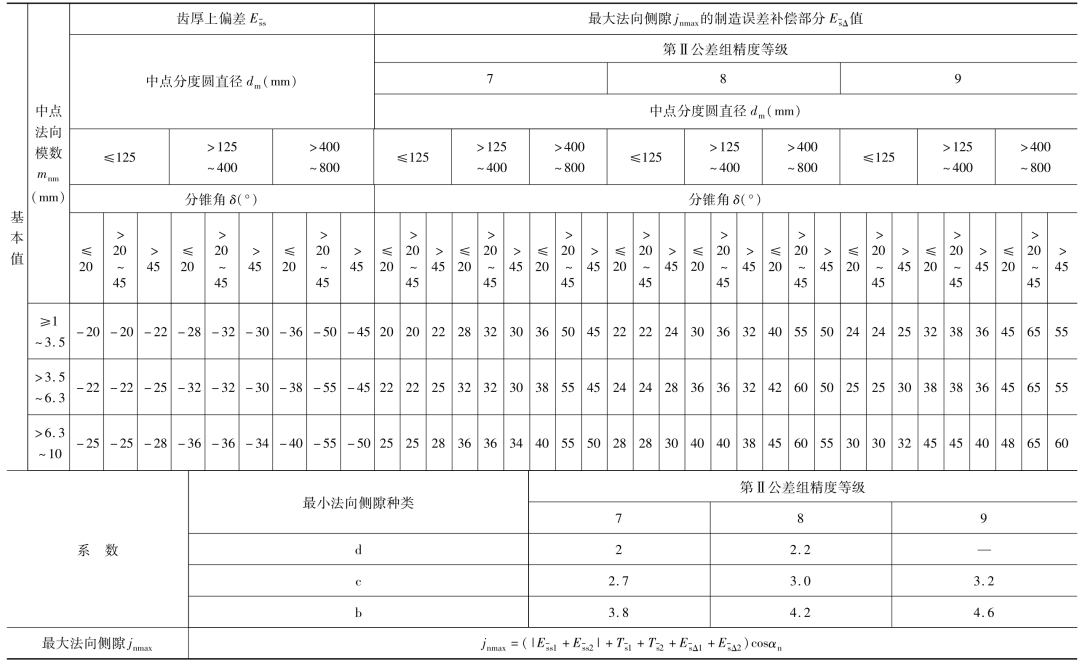

表11-36　锥齿轮的值、值及最大法向侧隙jnmax值（摘自GB/T 11365—1989）　（μm）

注：各最小法向侧隙种类的各种精度等级齿轮的值，由本表查出基本值乘以系数得出。

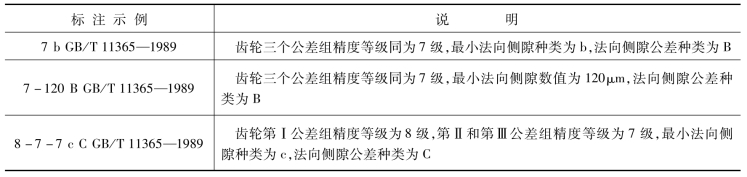

表11-37　锥齿轮精度等级及法向侧隙的标注方法

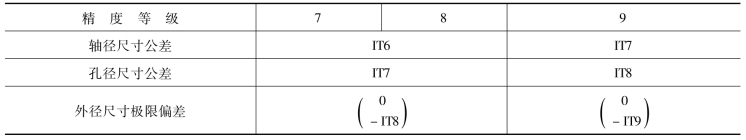

表11-38　锥齿轮轮坯尺寸公差（摘自GB/T 11365—1989）

注：当三个公差组的精度等级不同时，按最高的精度等级确定公差值。

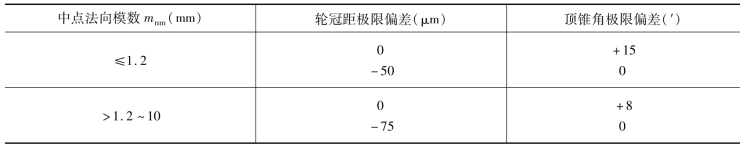

表11-39　锥齿轮齿坯轮冠距与顶锥角极限偏差值（摘自GB/T 11365—1989）

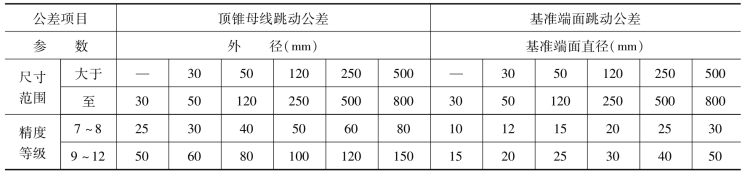

表11-40　锥齿轮轮坯顶锥母线跳动和基准端面跳动公差值（摘自GB/T 11365—1989）

注：当三个公差组的精度等级不同时，按最高的精度等级确定公差值。

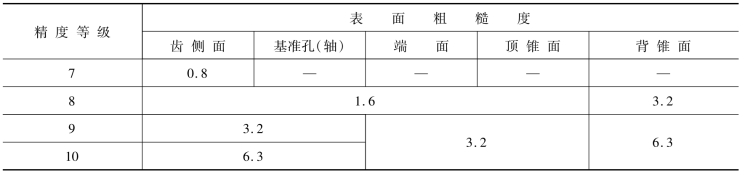

表11-41　锥齿轮表面粗糙度Ra的推荐值　（μm）

注：齿侧面按第Ⅱ公差组，其他按第Ⅰ公差组精度等级查表。
