10.3　表面粗糙度

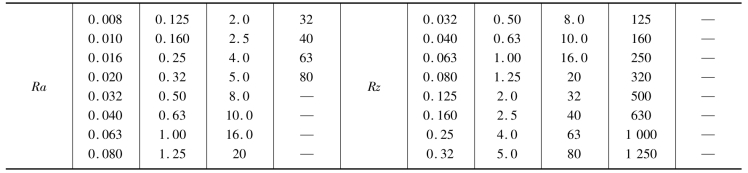

表10-17　表面粗糙度主要评定参数Ra、Rz的数值系列（摘自GB/T 1031—2009）（μm）

注：1.Ra—轮廓算术平均偏差；Rz—轮廓最大高度。
2.在表面粗糙度参数常用的参数范围内（Ra=0.025～6.3μm，Rz=0.1～25μm），推荐优先选用Ra。
3.根据表面功能和生产的经济合理性，当选用的数值系列不能满足要求时，可选取表10-18中的补充系列值。

表10-18　表面粗糙度主要评定参数Ra、Rz的补充系列值（摘自GB/T 1031—2009）（μm）

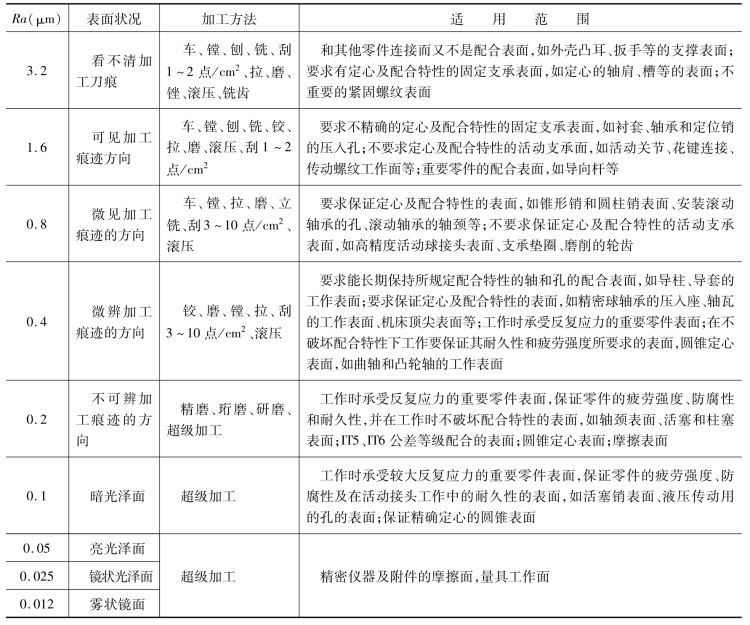

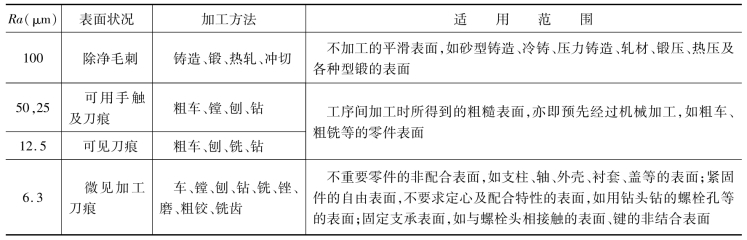

表10-19　表面粗糙度的参数值、加工方法及选择

（续表）

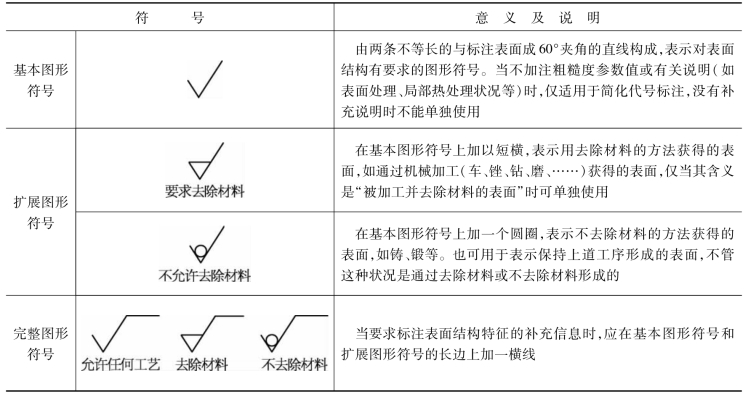

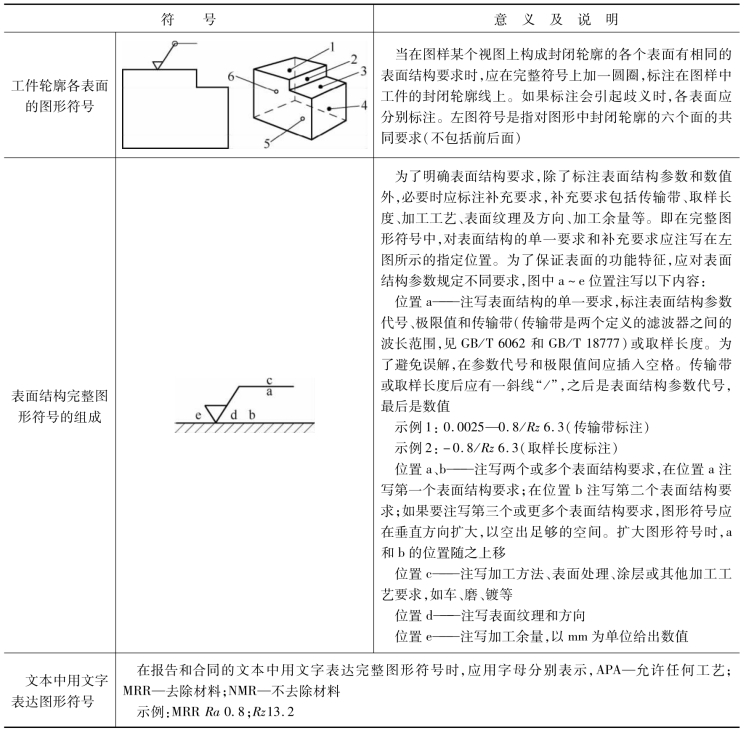

表10-20　标注表面结构的图形符号和完整图形符号的组成（摘自GB/T 131—2006）

（续表）

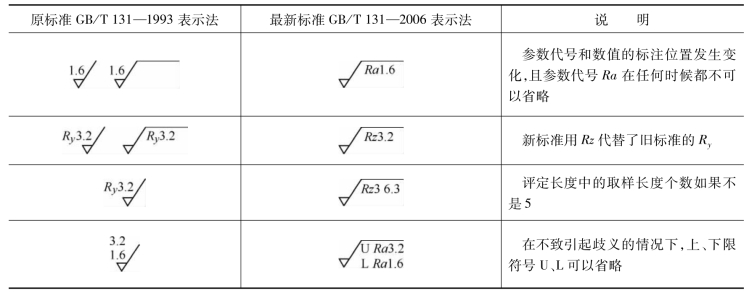

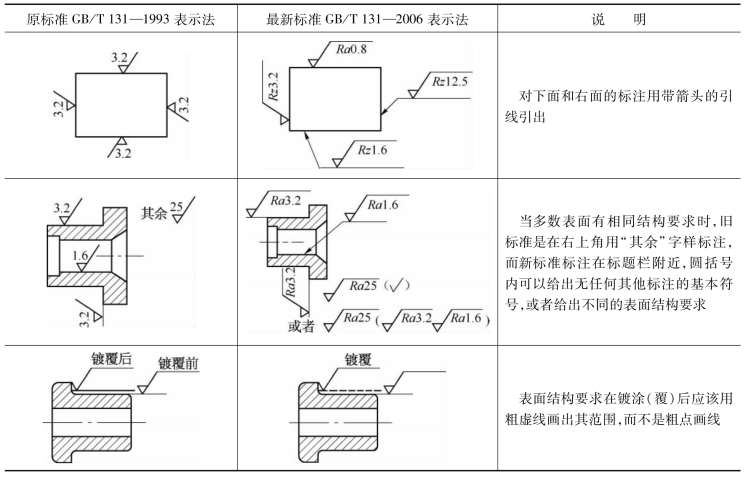

表10-21　表面结构新旧标准在图样标注上的对照

（续表）

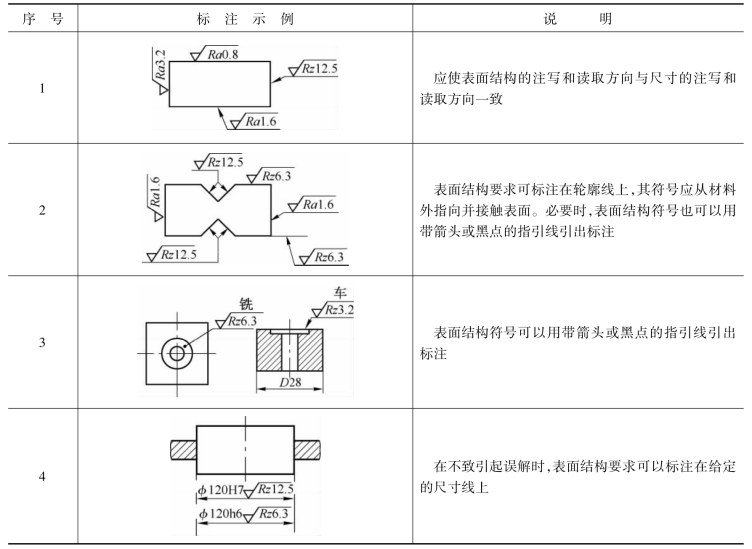

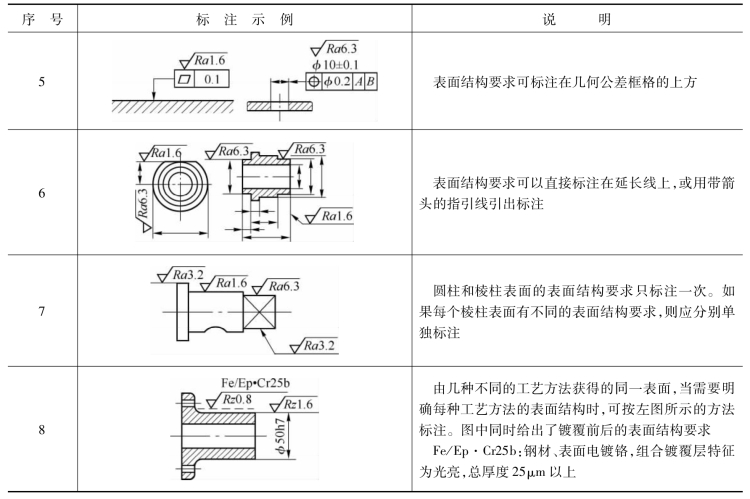

表10-22　表面结构要求在图样中的标注（摘自GB/T 131—2006）

（续表）
