10.2　形状和位置公差

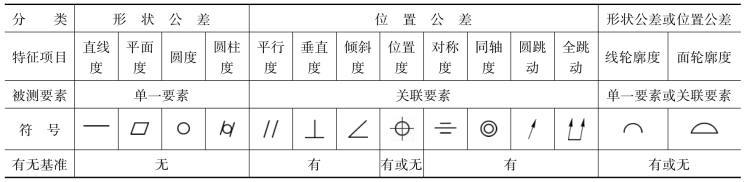

表10-11　形状和位置公差特征项目的符号（摘自GB/T 1182—2008）　（mm）

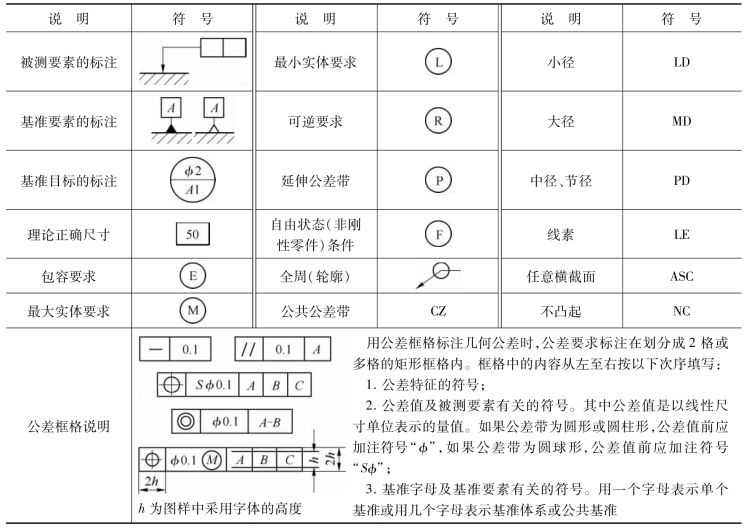

表10-12　被测要素、基准要素的标注要求及其他符号（摘自GB/T 1182—2008）

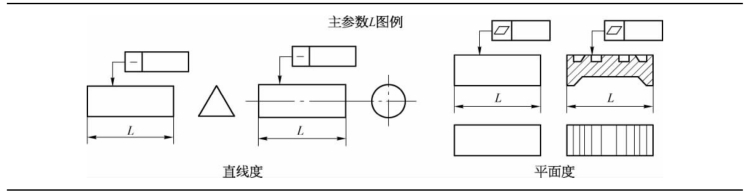

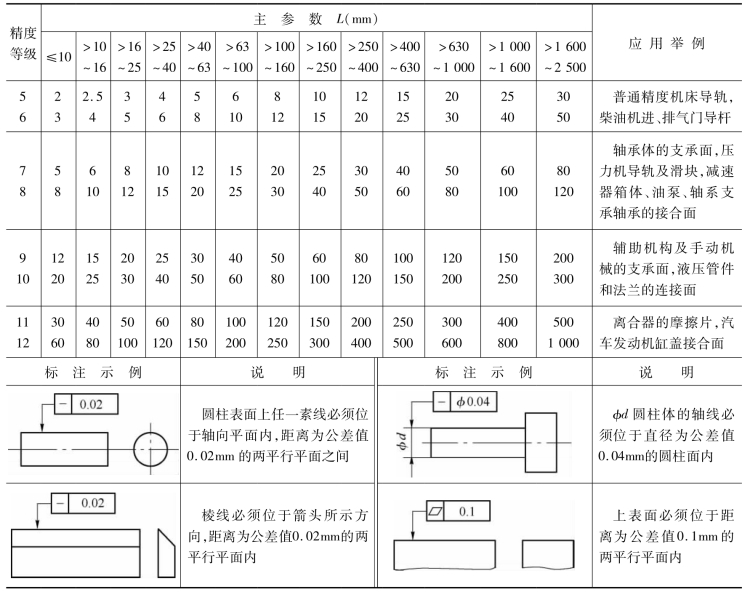

表10-13　直线度和平面度公差（摘自GB/T 1184—1996）　（μm）

（续表）

注：表中“应用举例”非GB/T 1184—1996内容，仅供参考。

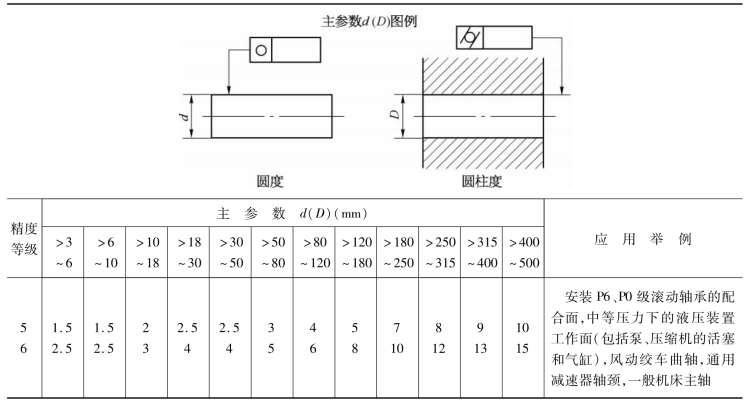

表10-14　圆度和圆柱度公差（摘自GB/T 1184—1996）　（μm）

（续表）

注：表中“应用举例”非GB/T 1184—1996内容，仅供参考。

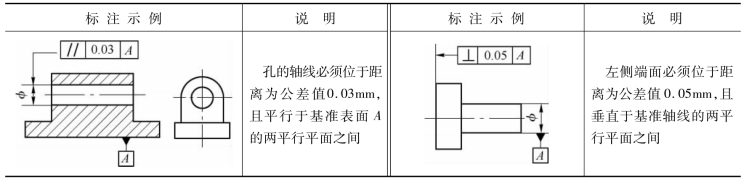

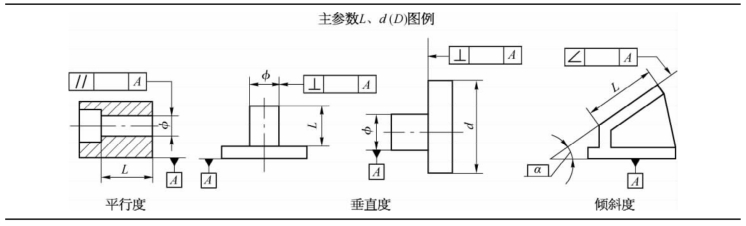

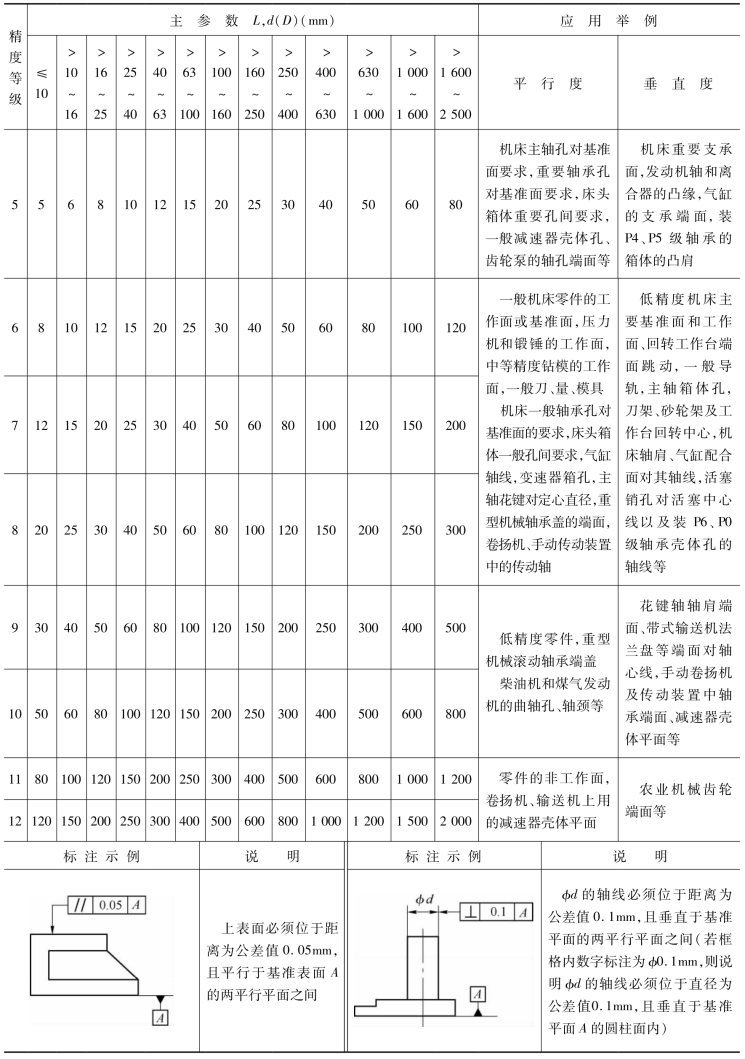

表10-15　平行度、垂直度和倾斜度公差（摘自GB/T 1184—1996）　（μm）

（续表）

（续表）

注：表中“应用举例”非GB/T 1184—1996内容，仅供参考。

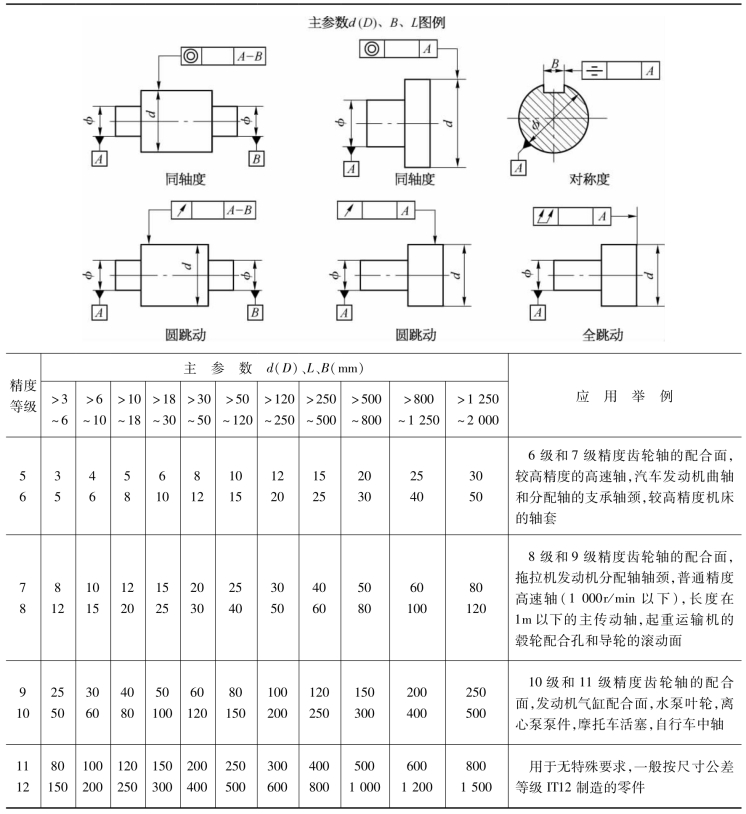

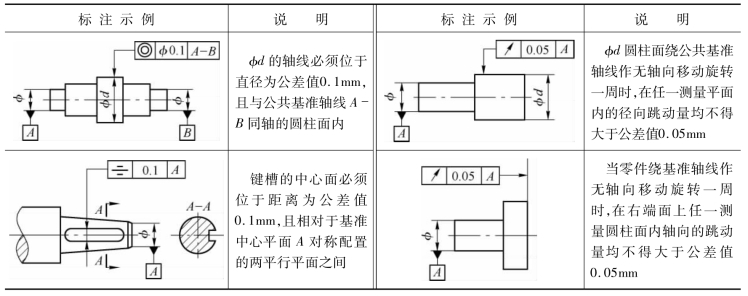

表10-16　同轴度、对称度、圆跳动和全跳动公差（摘自GB/T 1184—1996）　（μm）

（续表）
