10.1　极限与配合

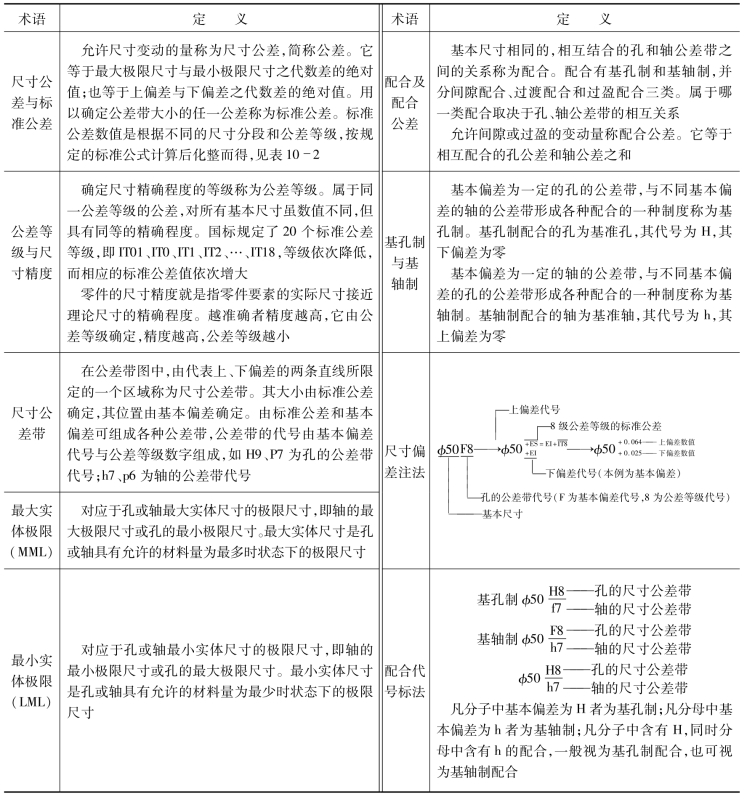

表10-1　极限与配合的术语、定义及标法（摘自GB/T 1800.1—2009、GB/T 1800.2—2009）

（续表）

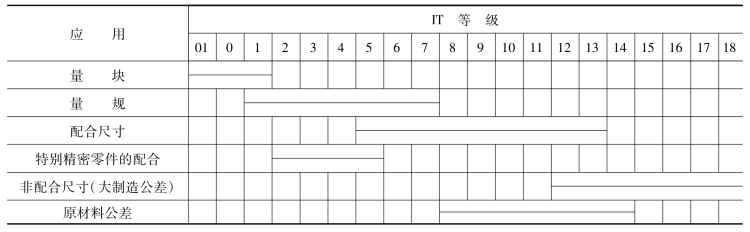

表10-2　标准公差等级的应用

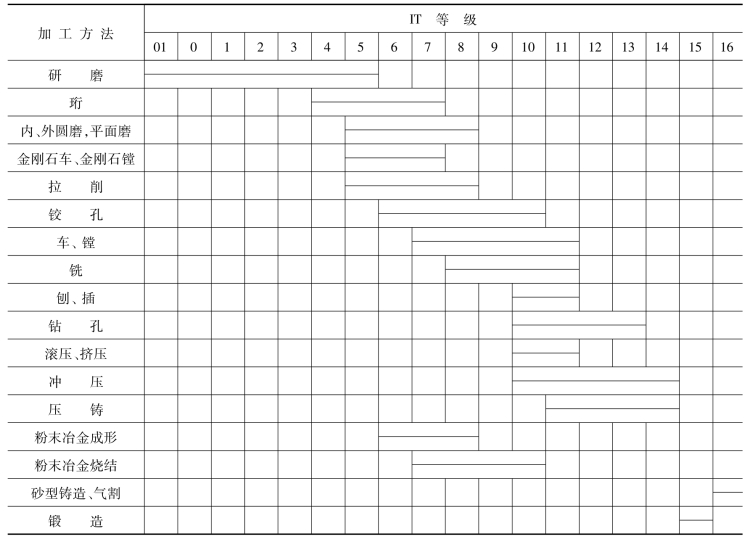

表10-3　各种加工方法能达到的标准公差等级

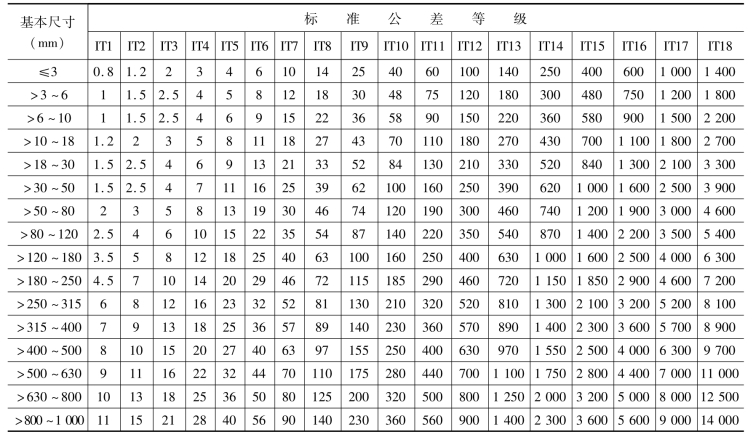

表10-4　基本尺寸至1 000mm的标准公差数值（摘自GB/T 1800.1—2009）　（μm）

注：1.基本尺寸大于500mm的IT1～IT5的标准公差数值为试行的。
2.基本尺寸小于或等于1mm时，无IT14～IT18。

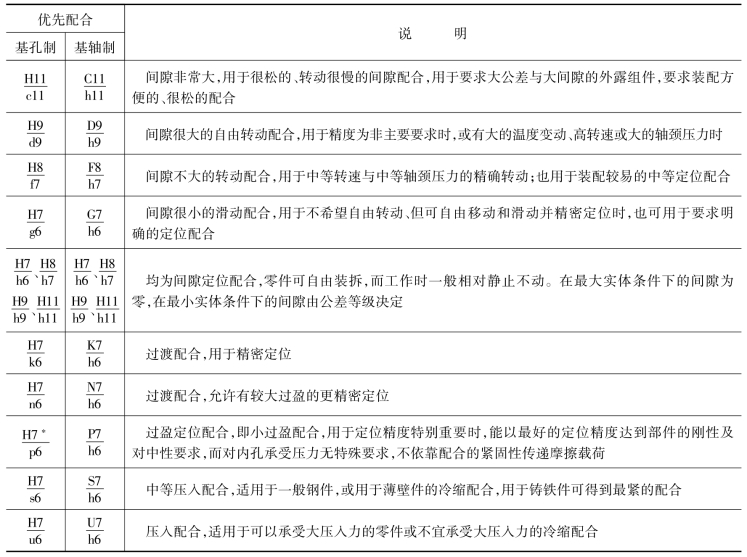

表10-5　优先配合特性及应用举例

注：带“*”的配合在小于或等于3mm时为过渡配合。

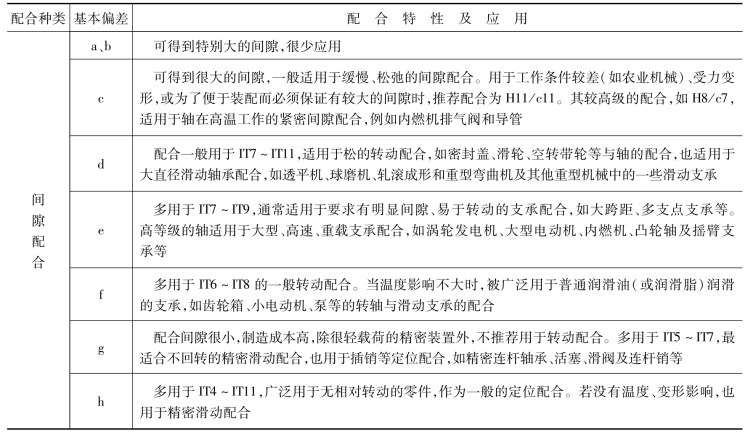

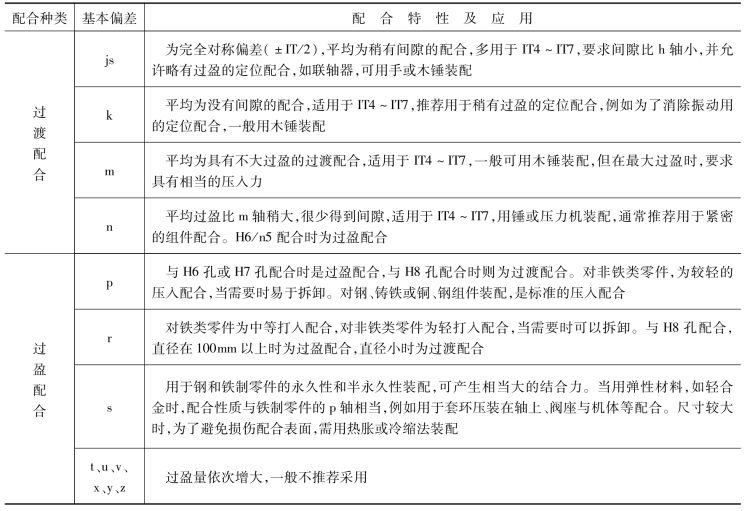

表10-6　基孔制轴的基本偏差的应用

（续表）

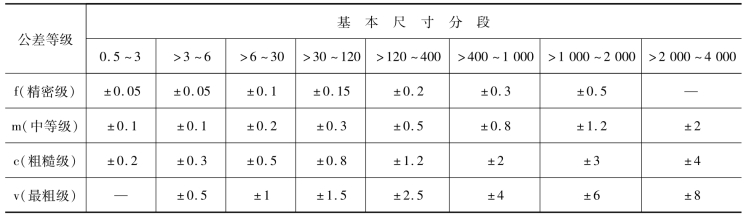

表10-7　未注公差的线性尺寸的极限偏差数值（摘自GB/T 1804—2000）　（mm）

注：1.线性尺寸未注公差值为设备一般加工能力可保证的公差，主要用于较低精度的非配合尺寸，一般不检验。
2.在图样、技术文件或标准中的表示方法示例：GB/T 1804-m（表示选用中等级）。

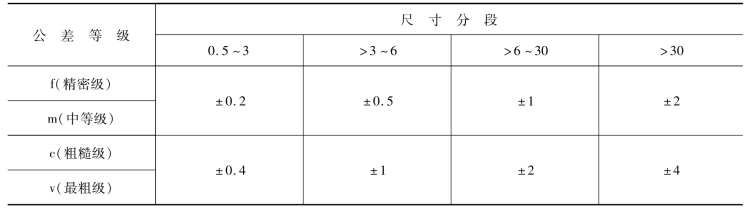

表10-8　倒圆半径和倒角高度尺寸的公差等级及极限偏差数值（摘自GB/T 1804—2000）　（mm）

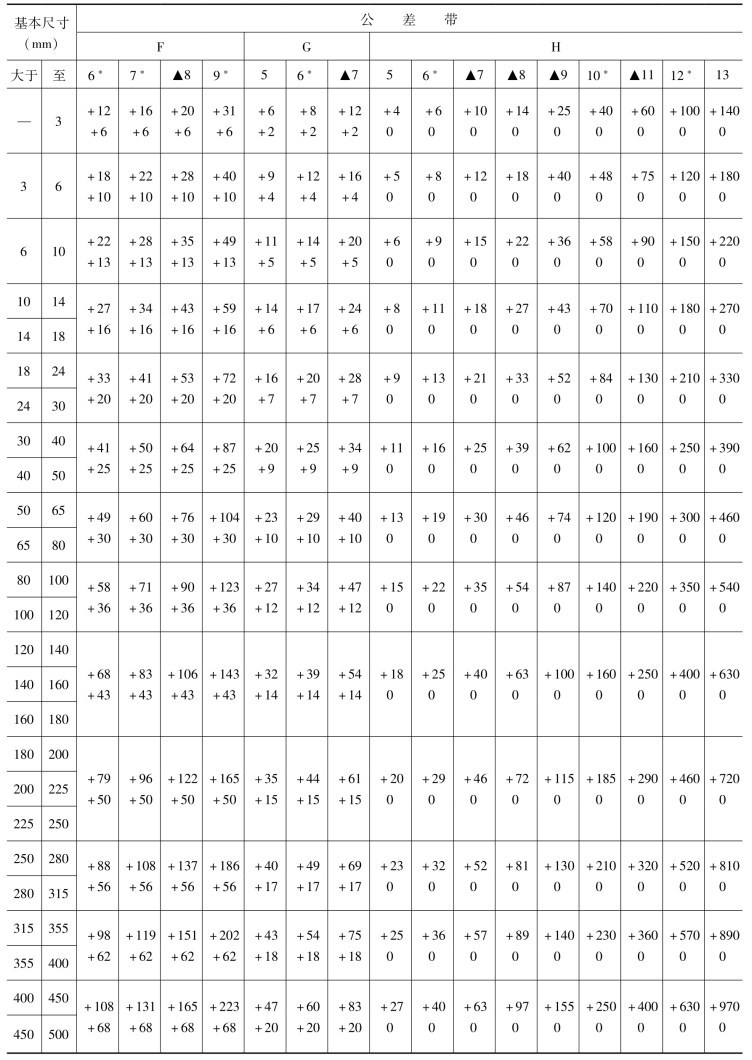

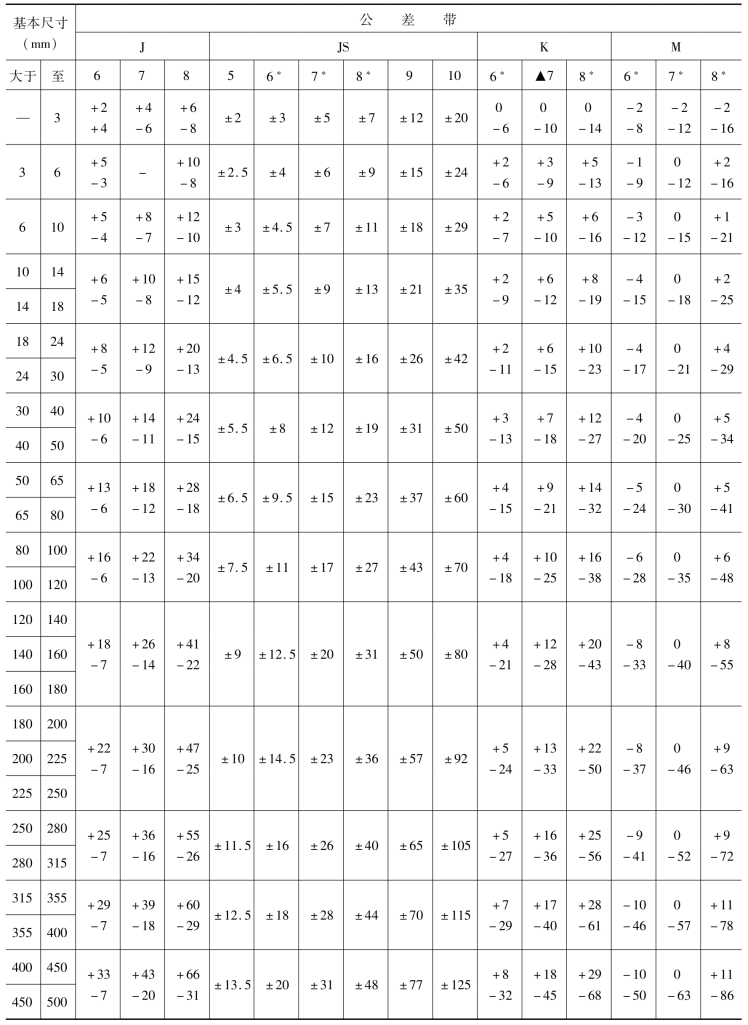

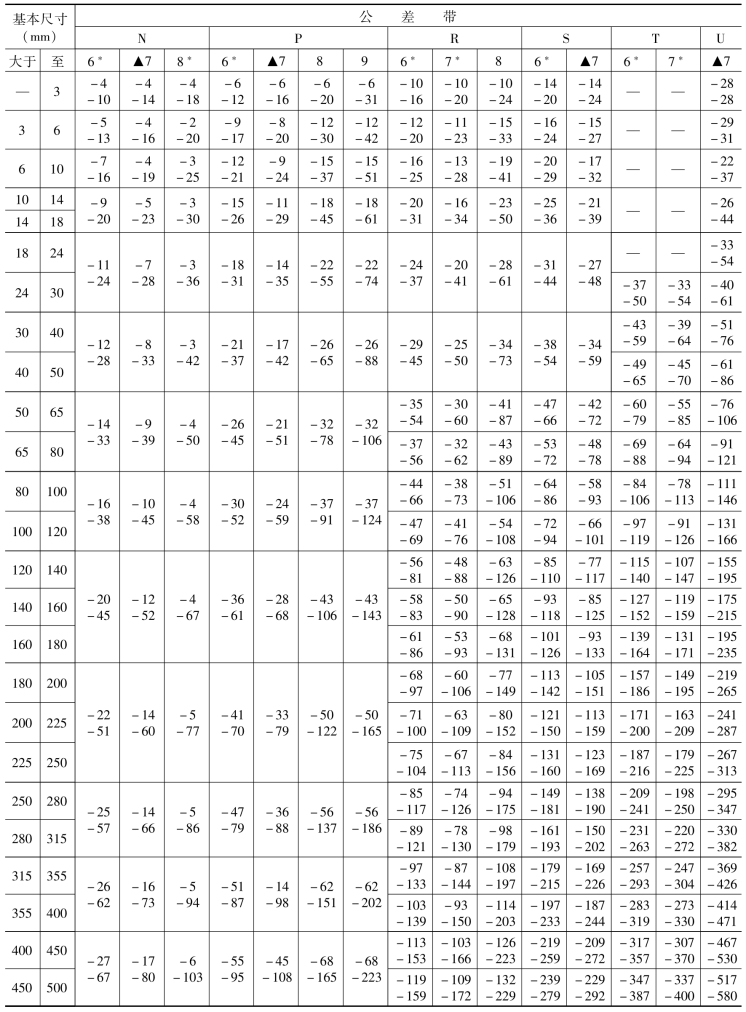

表10-9　孔的极限偏差值（摘自GB/T 1800.1—2009）　（μm）

（续表）

（续表）

（续表）

注：1.基本尺寸小于1mm时，各级的A和B均不采用。
2.▲为优先选用公差带，*为常用公差带，其余为一般用途公差带。

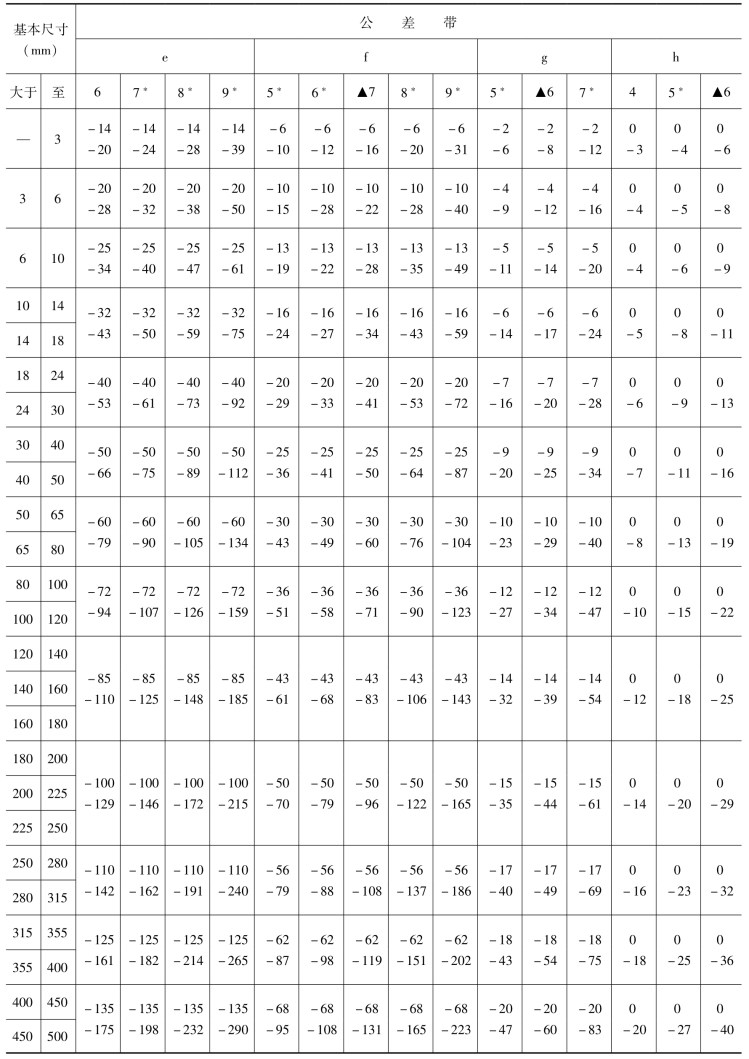

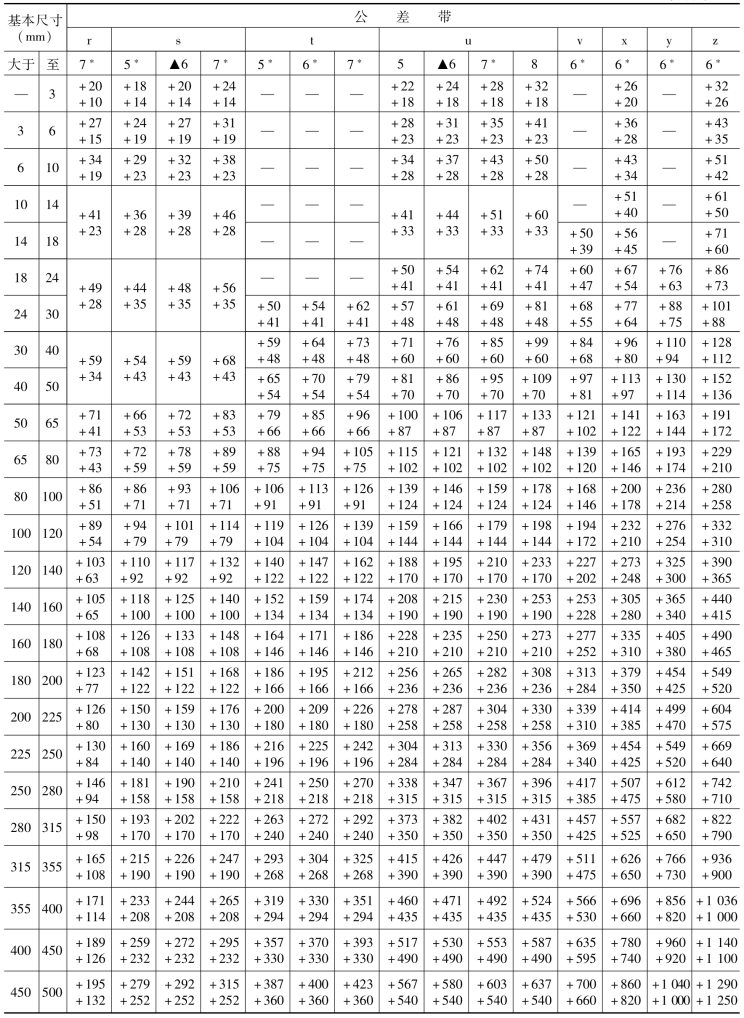

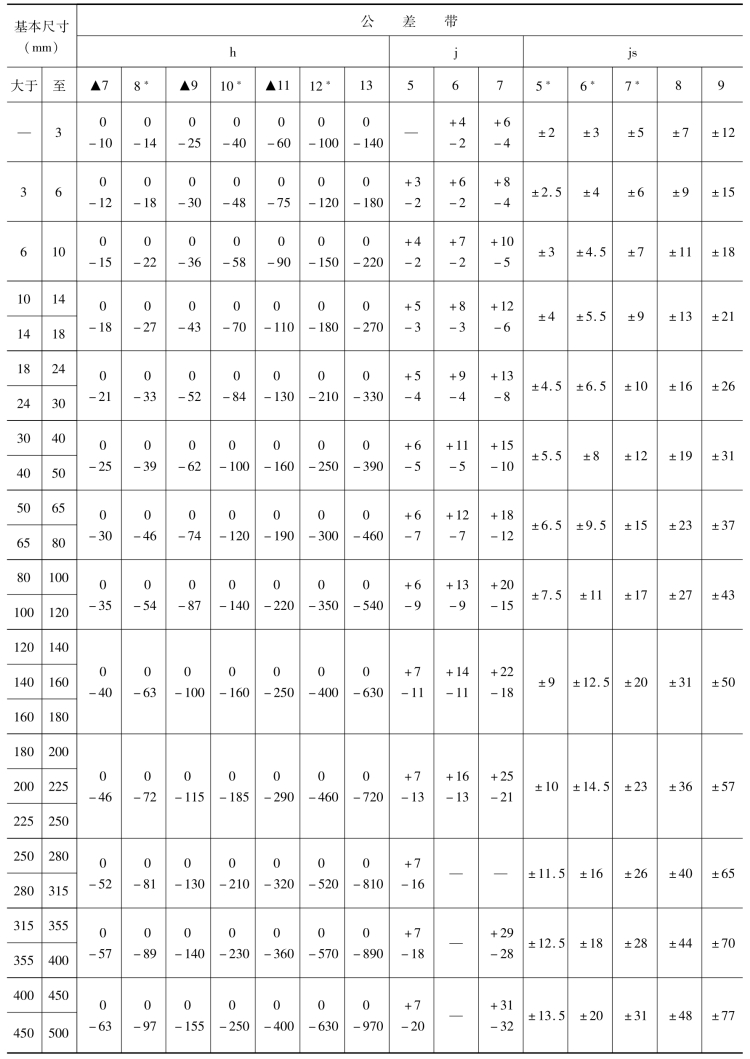

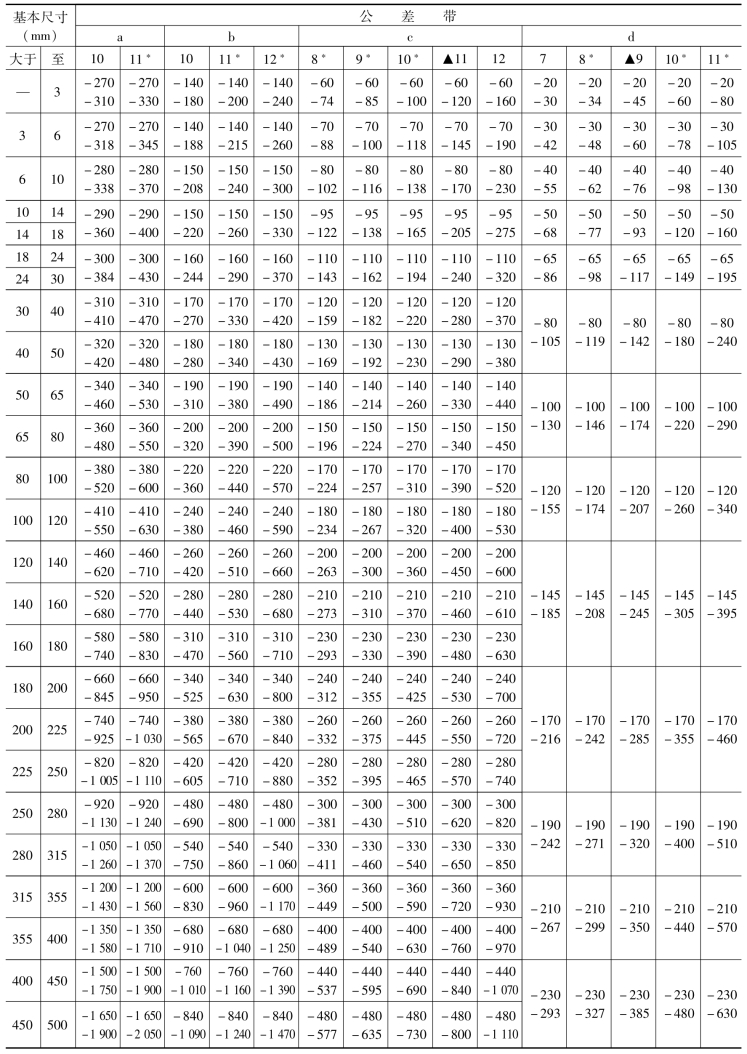

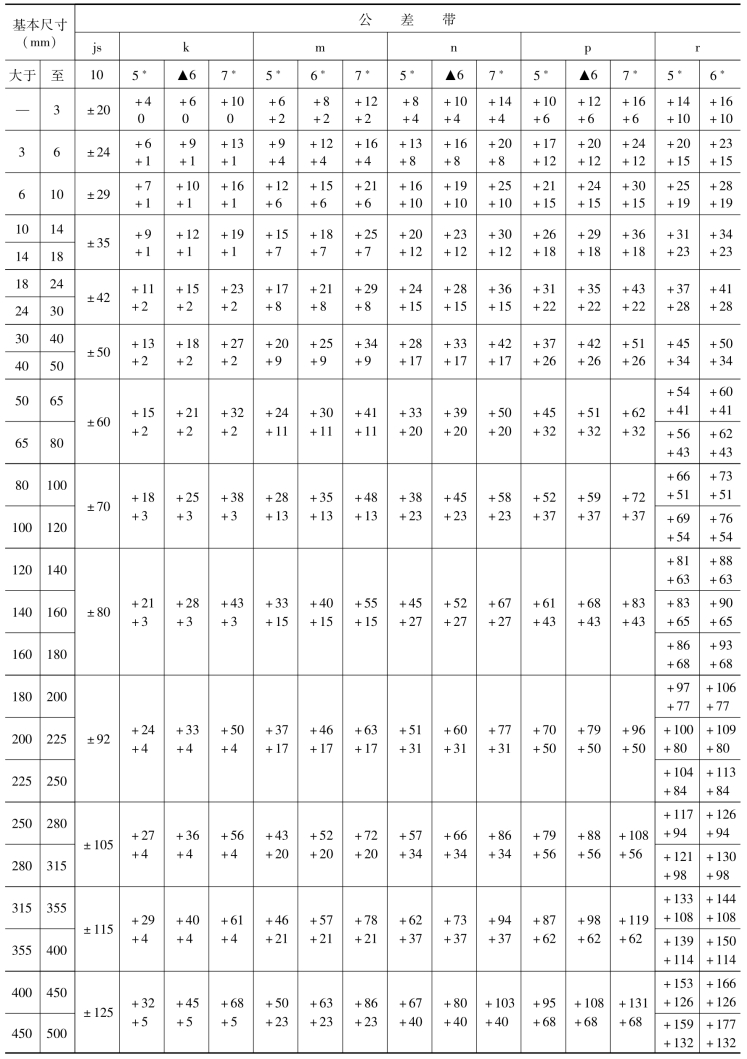

表10-10　轴的极限偏差（摘自GB/T 1800.1—2009）　（μm）

（续表）

（续表）

（续表）

（续表）

注：1.基本尺寸小于1mm时，各级的a和b均不采用。
2.▲为优先选用公差带，*为常用公差带，其余为一般用途公差带。
